Động cơ bước nhỏ độ phân giải cao / 2 giai đoạn 3.0 V Trọng lượng 5,5 g Động cơ bước vi mô

Nguồn gốc Jiangsu, Trung Quốc (lục địa)
Hàng hiệu VIC-TECH
Chứng nhận RoHS
Số mô hình VSM1069
Số lượng đặt hàng tối thiểu 1 đơn vị
Giá bán $3~$7/Unit
chi tiết đóng gói Đơn vị bán: Hộp nhựa một mặt trong, hộp giấy bên ngoài Gói: bao bì carton đơn, 100 - 1000 cái mỗi hộ
Thời gian giao hàng 15-30 ngày làm việc
Điều khoản thanh toán T/T, Western Union, MoneyGram
Khả năng cung cấp 1000000 đơn vị / năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Góc bước (độ) 18 độ Giai đoạn 2
Điện áp 3.0 V Sức chống cự 15Ω±10%
Trọng lượng 5,5 gam Vòng xoay CW/CCW
Loại NAM CHÂM VĨNH CỬU giữ mô-men xoắn 3,0 gf.cm~3,8 gf.cm
Điểm nổi bật

động cơ bánh răng hành tinh vi mô

,

động cơ bước pm

,

Động cơ bước thu nhỏ độ phân giải cao

Để lại lời nhắn
Mô tả sản phẩm

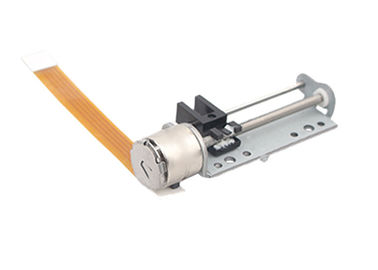

VSM1069 10mm micro stepper motor 2 pha pm stepper motor cho các thiết bị y tế chính xác

Đây là một đặc biệt quý động cơ micro stepper (hoặc nói dòng động cơ stepper) với một bracket và trượt di động ((khi động cơ quay, trượt sẽ di chuyển về phía trước hoặc phía sau ),tốc độ di chuyển có thể được điều khiển bởi cácmáy micro stepper quý giátần số xung lái động cơ, khoảng cách di chuyển có thể được điều khiển bởi cácmáy micro stepper quý giásố xung lái xe. cho động cơ điển hình này, khi động cơ lái xe 2-2 giai đoạn, 1 xung làm cho slide di chuyển 0,02 mm. slide cơ bản là một đơn vị nhựa đen (POM) như hình ảnh cho thấy,cũng slide có thể tùy chỉnh trong bất kỳ hình dạng.

Động cơ bước nhỏ độ phân giải cao / 2 giai đoạn 3.0 V Trọng lượng 5,5 g Động cơ bước vi mô 0

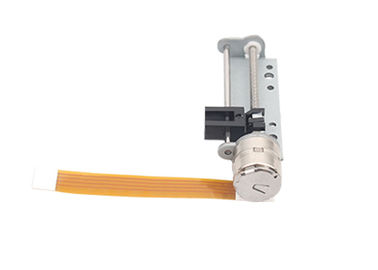

Cấu hình cơ khí:MM

Động cơ bước nhỏ độ phân giải cao / 2 giai đoạn 3.0 V Trọng lượng 5,5 g Động cơ bước vi mô 1

Các ứng dụng điển hình

  • Các sản phẩm an ninh thông minh

  • Kính kính máy ảnh

  • Khóa cửa

  • Thiết bị đeo



Thông số kỹ thuật

Tên sản phẩm Động cơ micro stepper 10mm
Mô hình VSM1069
Điện áp định số 3.0 V
Dòng điện mỗi giai đoạn 200 mA /phase
Chống cuộn dây 15 Ω±7%
Số pha 2 Giai đoạn
góc bước 18 độ
Phương pháp kích thích Giai đoạn 2 Sự phấn khích
Chế độ lái xe Động thái lưỡng cực
Động lực kéo vào 3.0 gf.cm Ở 480 pps
Động lực kéo ra 3.8 gf.cm Ở 480 pps
Tần số phản ứng tối đa 800 pps, không tải.
Tần số khởi động tối đa 1100 pps, không tải
Lớp cách nhiệt Lớp E cho cuộn dây
Sức mạnh cách nhiệt 300V AC trong một giây
Kháng cách nhiệt 50 MΩ (DC 100 V)
Phạm vi nhiệt độ hoạt động -20 ~ + 70 °C
Trọng lượng 10 g ((Ref.)
Dịch vụ OEM & ODM Có sẵn



Đặc điểm kỹ thuật

VSM1069 là một động cơ vít dẫn chính xác, trục đầu ra với độ cao 0,4mm của vít, qua vít và thanh vít hỗ trợ xoay của vít thành một lực đẩy.
Động cơ góc bước cơ bản là 18 độ, động cơ chạy 20 bước mỗi tuần, do đó, độ phân giải của dịch chuyển có thể đạt 0,02mm, để đạt được mục đích kiểm soát chính xác.
Các khía cạnh thực hiện bằng cách sử dụng phương thức điều khiển phân chia để đáp ứng.
Bởi vì kích thước nhỏ của nó, độ chính xác cao, dễ kiểm soát và các đặc điểm tuyệt vời khác, do đó, động cơ micro stepper này được sử dụng rộng rãi trong máy ảnh, thiết bị quang học, ống kính,thiết bị y tế chính xác, khóa cửa tự động và các lĩnh vực khác.
Phần đầu vào động cơ của FPC, nhưng có thể theo nhu cầu của khách hàng có thể được thay đổi thành một kim dây kết nối, PCB và các hình thức khác.

Ưu điểm cạnh tranh

  • Chất lượng cao và giá tốt nhất.
  • Giao hàng nhanh, công ty lưu trữ và hàng tồn kho phong phú
  • Gần cảng Thượng Hải, giao thông rất thuận tiện.

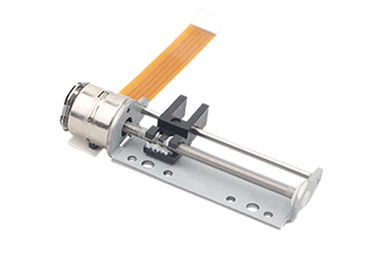

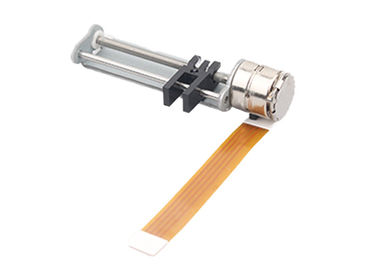

Đường cong mô-men xoắn để tham khảo

Động cơ bước nhỏ độ phân giải cao / 2 giai đoạn 3.0 V Trọng lượng 5,5 g Động cơ bước vi mô 2

Động cơ bước nhỏ độ phân giải cao / 2 giai đoạn 3.0 V Trọng lượng 5,5 g Động cơ bước vi mô 3



Dịch vụ tùy chỉnh


Thiết kế động cơ có thể được điều chỉnh dựa trên yêu cầu của khách hàng bao gồm:
Động cơ đường kính: chúng tôi có 6mm, 8mm, 10mm, 15mm và 20mm đường kính động cơ
Chống cuộn dây / điện áp định giá: điện trở cuộn dây có thể điều chỉnh và với điện trở cao hơn, điện áp định giá của động cơ cao hơn.
Thiết kế bracket / chiều dài vít dẫn: nếu khách hàng muốn bracket dài hơn / ngắn hơn, với thiết kế đặc biệt như lỗ gắn, nó có thể điều chỉnh.
PCB + cáp + kết nối: Thiết kế PCB, chiều dài cáp và độ cao kết nối đều có thể điều chỉnh, chúng có thể được thay thế thành FPC nếu khách hàng yêu cầu.
Thời gian giao hàng và thông tin bao bì


Thời gian thực hiện mẫu:


Động cơ tiêu chuẩn trong kho: trong vòng 3 ngày
Động cơ tiêu chuẩn không có trong kho: trong vòng 15 ngày
Sản phẩm tùy chỉnh: Khoảng 25 ~ 30 ngày (dựa trên sự phức tạp của tùy chỉnh)
Thời gian dẫn đầu để xây dựng khuôn mới: thường khoảng 45 ngày
Thời gian sản xuất hàng loạt: dựa trên số lượng đặt hàng
Bao bì:
Các mẫu được đóng gói trong bọt bọt với một hộp giấy, vận chuyển bằng đường nhanh
Sản xuất hàng loạt, động cơ được đóng gói trong hộp carton lốp có màng trong suốt bên ngoài.
Nếu vận chuyển bằng đường biển, sản phẩm sẽ được đóng gói trên pallet

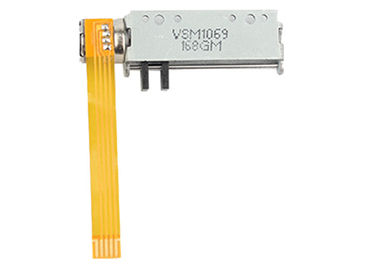

Loại kết nối dây để tham khảo



Phương pháp đầu vào động cơ với loại chân, FPC, PCB, dây chì vv

Chúng có thể được tùy chỉnh theo nhu cầu của khách hàng.

Động cơ bước nhỏ độ phân giải cao / 2 giai đoạn 3.0 V Trọng lượng 5,5 g Động cơ bước vi mô 4

Đưa ra chi tiết sản phẩm

Động cơ bước nhỏ độ phân giải cao / 2 giai đoạn 3.0 V Trọng lượng 5,5 g Động cơ bước vi mô 5
