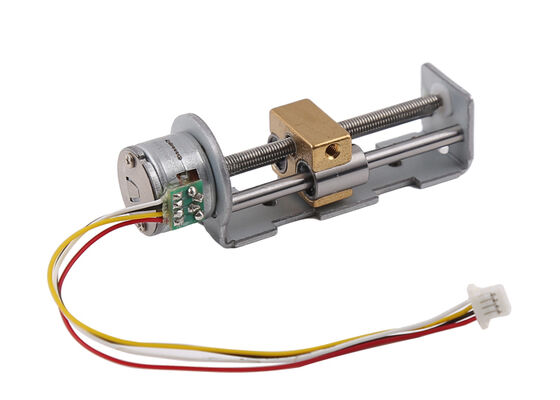

Động cơ bước điện 15mm 5VDC với trượt M3 vít dẫn 18 độ góc bước Bi-polar 2-2 pha
| Place of Origin | China |
|---|---|
| Hàng hiệu | Vic-Tech motor |
| Chứng nhận | RoHS |
| Model Number | SM15-45L-T |
| Minimum Order Quantity | 1 pc |
| Giá bán | US$4.5~18.5 |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. Most bulk products use pallets for easy transportation and product protection |
| Delivery Time | 3~15 days |
| Payment Terms | T/T, D/P |
| Supply Ability | 100000/month |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Motor Size | 15mm （optional 6 8 10 20 25） | Step Angle | 18 Degree |
|---|---|---|---|
| Motor Type | Stepper Motor With Lead Screw | Movement Type | Linear （forward And Backward ） |
| Lead Pitch | M3 Pitch 0.5mm | Driving Voltage | 6 VDC |
| Coil Resistance | 15 Ohm （can Customization） | Driving Method | Bi-polar 2-2 Phase |
| Làm nổi bật | Động cơ bước điện 15mm,Động cơ bước tuyến tính 5VDC,Động cơ bước vít dẫn M3 |
||
Mô tả sản phẩm
Các tính năng của động cơ bước trượt vít me 15mm M3:
SM15-45L là động cơ bước thu nhỏ chính xác được trang bị giá đỡ, vít me và bộ trượt chuyển động tương đối. Trục đầu ra có vít me với bước ren 0,5mm, và vít me và vít me được hỗ trợ bởi vít me quay thành lực đẩy.
Góc bước cơ bản của động cơ là 18 độ và động cơ chạy 20 bước mỗi tuần, do đó độ phân giải dịch chuyển có thể đạt 0,02mm, đạt được mục đích điều khiển chính xác.
Về mặt bộ truyền động, phương pháp truyền động phân chia được sử dụng để đáp ứng.
Phần đầu vào của động cơ là FPC, nhưng nó có thể được thay đổi thành dạng dây nối, PCB, v.v. theo nhu cầu của khách hàng.
Giá đỡ có thể được thay thế theo yêu cầu của khách hàng.
Do kích thước nhỏ, độ chính xác cao và dễ điều khiển, động cơ bước thu nhỏ này được sử dụng rộng rãi trong máy ảnh, dụng cụ quang học, ống kính, thiết bị y tế chính xác, khóa cửa tự động và các lĩnh vực khác.
Ứng dụng chính
1) Máy bán hàng tự động
2) Dụng cụ quang học
3) Thiết bị y tế chính xác
4) Thiết bị làm đẹp
Ứng dụng điều khiển chính xác khác
Động cơ bước trượt vít me 15mm M3Thông số kỹ thuật:
| Số hiệu mẫu | SM15-45L-T |
| Loại động cơ | Động cơ bước tuyến tính |
| Số pha | 2 Pha |
| Góc bước | 18 Độ |
| Điện trở pha | 15Ω±10%/pha |
| Phương pháp kích thích | Truyền động lưỡng cực 2-2 |
| Điện áp định mức | 5 - 12 V DC |
| Loại vít me | Ren M3*0.5Pitch |
| Hành trình | 45 mm |
| Lực đẩy kéo ra | Trên 200 gf ở 500 PPS |
| Tần số đáp ứng tối đa | Trên 1100 PPS |
Bản vẽ động cơ bước trượt nhựa 15mm với hành trình 45mm:

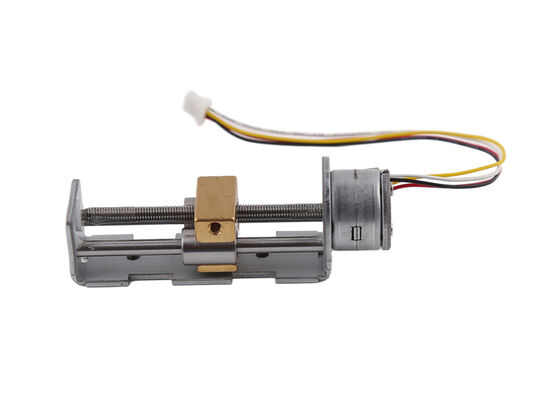

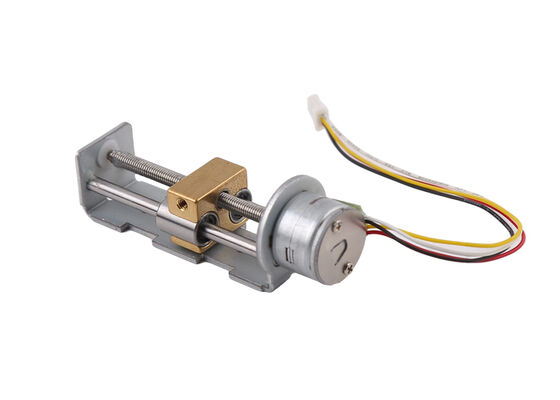

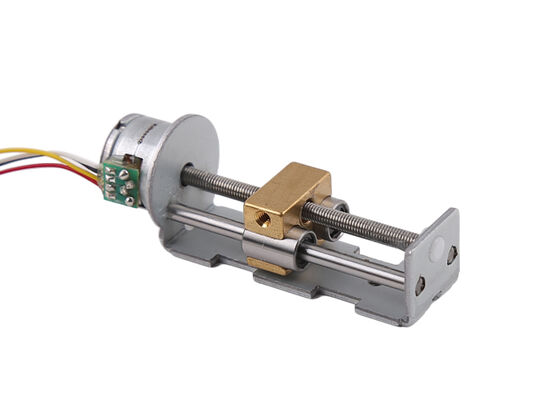

Hiển thị sản phẩm cho động cơ bước trượt nhựa 15mm:
Khách hàng có thể tùy chỉnh nội dung:
1. Về đường kính ngoài của động cơ, có thể chọn các kích thước khác nhau như 6mm 8mm 10mm 15mm 20mm 25mm theo môi trường sử dụng và cường độ không gian của khách hàng.
2. Vị trí đầu ra của động cơ này có thể được chọn tự do trong phạm vi 360 độ để đáp ứng các yêu cầu lắp đặt ở trạng thái tốt nhất. Đồng thời, đầu nối có thể chọn dây dẫn, PCB, chân trần FPC.
3. Hành trình có thể được tùy chỉnh theo yêu cầu của khách hàng và hành trình hiệu quả của động cơ có thể được tùy chỉnh trong một phạm vi nhất định, chủ yếu xem xét đường kính và chiều dài của vít me.
Thông thường, chiều dài tối đa của vít M2 là 50mm, vít M3 là 100mm, vít M4 là 100mm. Chúng ta cũng có thể làm 150mm. Động cơ nhỏ sử dụng vít me có đường kính quá lớn, tiêu tốn nhiều điện năng, vì vậy nên xem xét toàn diện khi chọn động cơ.
4. Vật liệu của bộ trượt thường là nhựa, dễ tạo hình và tiết kiệm.
Khi có môi trường và yêu cầu sử dụng đặc biệt, bộ trượt cũng có thể sử dụng các bộ phận kim loại.
Chắc chắn, chi phí sẽ tương đối cao, điều này được xác định theo yêu cầu của khách hàng về hình dạng và kích thước của bộ trượt.
