24mm 24BYJ48 đơn cực 4 giai đoạn 86.4Động cơ bước giảm tỷ lệ giãn số

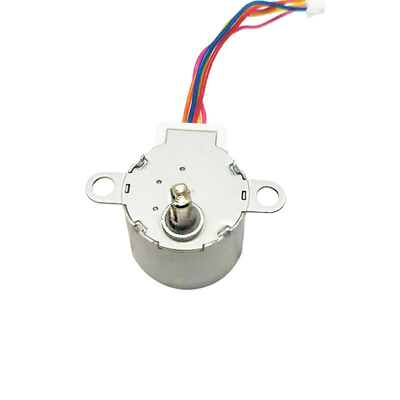

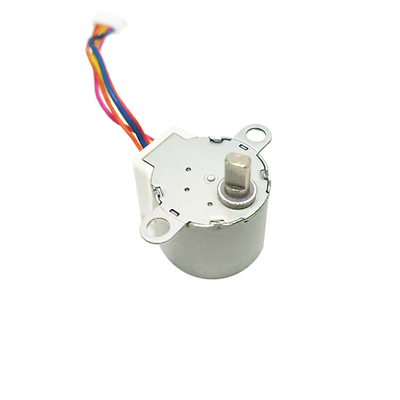

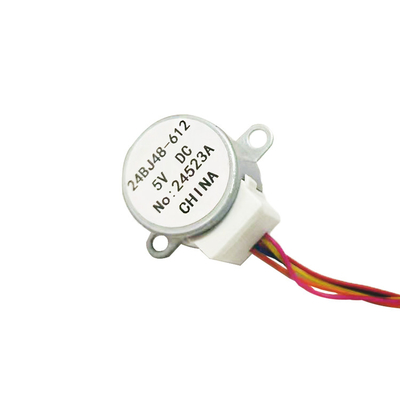

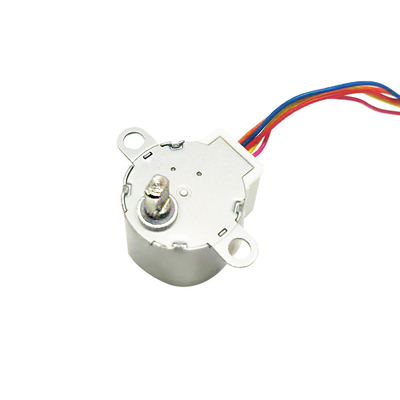

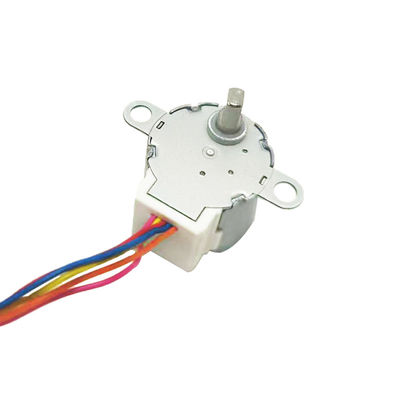

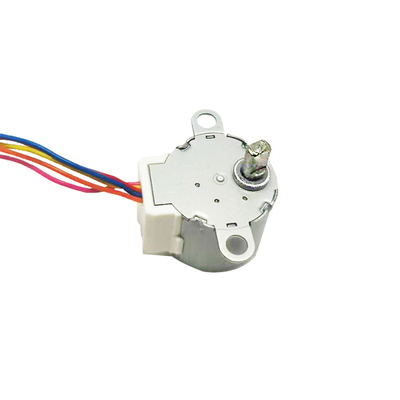

  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
  • 24mm 24BYJ48 Unipolar 4 phases 86.4:1 ratio geared reducer stepping motor
Nguồn gốc Trung Quốc
Hàng hiệu VIC-TECH
Chứng nhận RoHS
Số mô hình 24BYJ48-612
Số lượng đặt hàng tối thiểu 1 đơn vị
Giá bán $0.75~3/unit
chi tiết đóng gói Gói tiêu chuẩn xuất khẩu, hoặc có thể được tùy chỉnh
Thời gian giao hàng 15-30 ngày làm việc
Điều khoản thanh toán MoneyGram, Western Union, Thẻ tín dụng, T/T, L/C
Khả năng cung cấp 10000 Đơn vị / tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Loại Động cơ bước hộp số Số giai đoạn 4 pha (Đơn cực)
điện trở cuộn dây 60Ω/pha Điện áp định số 5V một chiều
Tỉ số truyền 86,4 Bước góc 5,625°/86,4
Để lại lời nhắn
Mô tả sản phẩm

24mm 24BYJ48 Động cơ giảm tốc đơn cực 4 giai đoạn86.4 tỷ lệ

Đây là một động cơ bước từ vĩnh cửu đường kính 24mm với hộp số với tỷ lệ chuyển động 86.4:1.
Đây là một động cơ đơn cực 4 pha 5 dây.
Cáp đỏ là dây thông thường ở giữa mỗi giai đoạn.
Nhiệt độ môi trường hoạt động là 105°C, lớp cách nhiệt B
Hộp đầu ra được làm bằng vật liệu PBT, bánh răng kim loại
Toàn bộ máy phải đáp ứng các yêu cầu của công ty "Chính sách quản lý vật liệu bảo vệ môi trường"
Động cơ này có giá rẻ và chất lượng đáng tin cậy, và được sử dụng rộng rãi trong các ngành công nghiệp thiết bị gia dụng như máy điều hòa không khí, hệ thống nhà thông minh và nhà vệ sinh thông minh.
Ngoài ra, chúng tôi cũng cung cấp các dịch vụ tùy chỉnh cho tỷ lệ bánh răng, kháng cuộn, số lần và loại kết nối.
Nếu bạn cần, bạn có thể liên lạc với tôi bất cứ lúc nào.

Parameter:

Tên sản phẩm Động cơ 24BYJ48
Mô hình số. 24BYJ48-612
Điện áp định số 5 V DC
Giai đoạn không. 4 giai đoạn
Chống (25°C) 60Ω/phase ± 7%
Góc bước đầu ra 5.625°/86.4
Tỷ lệ bánh răng 1:86.4
Vòng xoắn ≥ 55mN.m (5 V 100PPS)
Tần số thả và kéo vào ≥ 500Hz
Tần số thả và kéo ra ≥ 900Hz
Kháng cách nhiệt ≥ 100mΩ

Tùy chọn tùy chỉnh:

Mô hình số: 24BYJ48

góc bước: ((1-2phase driving) 5.625°/64; (2-2phase driving) 11.25°/step

Tỷ lệ bánh răng: 16:1 / 25:1 / 32:1 / 48.81 / 64: 1 / 85:1

Các mục có thể tùy chỉnh:

Điện áp:5 ~ 24V; tỷ lệ bánh răng, vật liệu bánh răng, trục đầu ra, thiết kế nắp của động cơ



Điện áp

(V)

Kháng chiến

(Ω)

Động lực kéo vào

100PPS

(mN*m)

Động lực ngăn chặn

(mN*m)

Thả kéo vào

Tần số

(PPS)
5 18 ≥ 98 ≥ 29.4 ≥ 500
12 60 ≥ 117 ≥ 29.4 ≥ 500
12 70 ≥ 68.7 ≥ 29.4 ≥ 500
12 200 ≥ 68.7 ≥ 29.4 ≥ 500
12 300 ≥ 58.8 ≥ 29.4 ≥ 500


Sơ đồ thiết kế (đơn vị:mm)

24mm 24BYJ48 đơn cực 4 giai đoạn 86.4Động cơ bước giảm tỷ lệ giãn số 0



Hiển thị sản phẩm:

24mm 24BYJ48 đơn cực 4 giai đoạn 86.4Động cơ bước giảm tỷ lệ giãn số 1



Đặc điểm kỹ thuật



Điểm nổi bật của ứng dụng

Khởi động van HVAC/RKhả năng cuộn ️ Bipolar

Máy in tự động hóa văn phòng, máy photocopy, lưu trữ dữ liệuBảo trì miễn phí - động cơ không chải

Ứng dụng y tế Máy phân tích thuốcHiệu quả về chi phí - thiết kế nhỏ gọn, chi phí tích hợp thấp hơn

Các ngành công nghiệp khác & Ứng dụng RobotĐiều khiển kỹ thuật số - Dễ sử dụng với bộ vi xử lý

Truyền thông Định vị ăng-ten Đổi đường dẫn Điều khiển vòng lặp mở - Không cần mã hóa

Các ứng dụng điển hình

  • Máy phân tích nước bọt
  • Máy phân tích máu
  • Máy hàn
  • Các sản phẩm an ninh thông minh
  • Máy kết hợp sợi
  • Điện tử số

Loại kết nối dây

Phương pháp đầu vào động cơ với loại pin, FPC, PCB, dây chì vv

Chúng có thể được tùy chỉnh theo nhu cầu của khách hàng.

24mm 24BYJ48 đơn cực 4 giai đoạn 86.4Động cơ bước giảm tỷ lệ giãn số 2

Loại trục

Cụ thể, cũng có thể tùy chỉnh do các bản vẽ của người dùng

Chào mừng bạn liên hệ với dịch vụ khách hàng cho nhiều loại hơn

24mm 24BYJ48 đơn cực 4 giai đoạn 86.4Động cơ bước giảm tỷ lệ giãn số 3

  • Loại tròn: DIA3mm. 4mm. 5mm

  • Loại cắt D: DIA3-D2.5 DIA4-D3 vv

  • Loại vít: M3 M4 M5 Series

  • Loại bẫy

  • Loại cắt I: DIA3-I2 DIA4-I3

  • Loại khác: ốc với lỗ, vv

Loại nắp

Các mô hình thông thường được hiển thị trong hình, và các kích thước đặc biệt có thể được tùy chỉnh.

24mm 24BYJ48 đơn cực 4 giai đoạn 86.4Động cơ bước giảm tỷ lệ giãn số 4
