VSM10198 Động cơ bước trượt Tiếng ồn thấp 39mm Động lực M2 * 0.4P Vít chì 120 gram Động lực

VSM10198 39mm stroke M2 * 0.4P vít dẫn 120 gram động cơ đẩy micro stepper

Mô tả:

Động cơ VSM10198 này là một động cơ 10mm được gắn với một vít dẫn M2 và thanh trượt POM.

Khoảng cách đập / di chuyển hiệu quả là khoảng 39mm.

Chúng tôi cũng có những khoảng cách khác để bạn lựa chọn.

Nó phụ thuộc vào không gian và yêu cầu của khách hàng.

Động cơ này có thể chịu được khoảng 120 gram trọng lượng.

Động cơ này thường được sử dụng để di chuyển ống kính máy ảnh.

Nó cũng có thể được sử dụng để di chuyển các vật thể khác, miễn là trọng lượng dưới lực đẩy của trượt.

Các thông số:

Hình vẽ thiết kế:

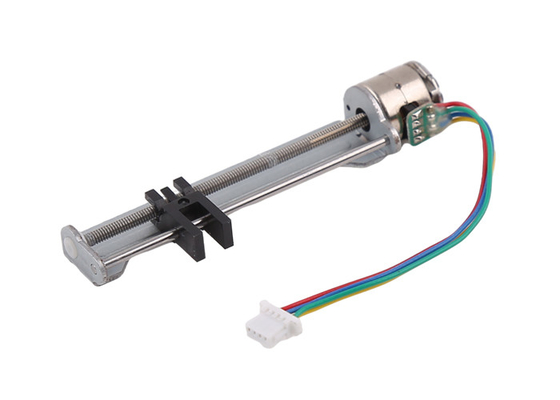

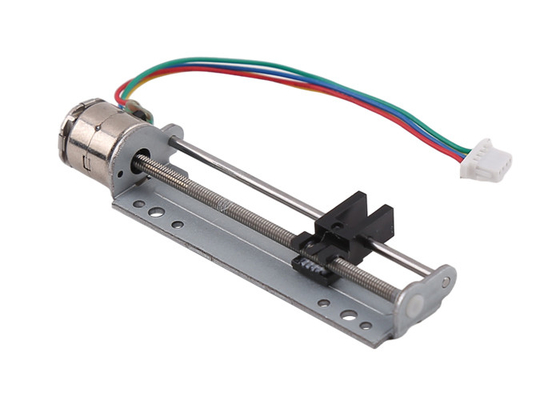

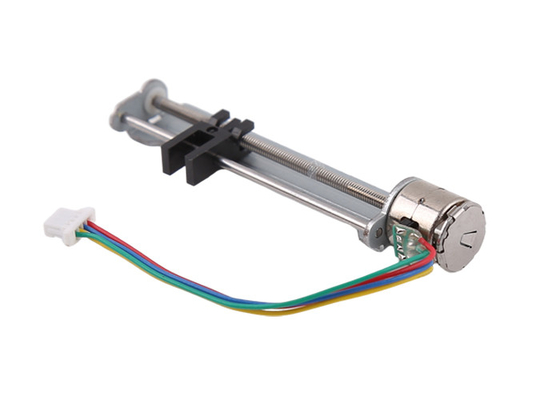

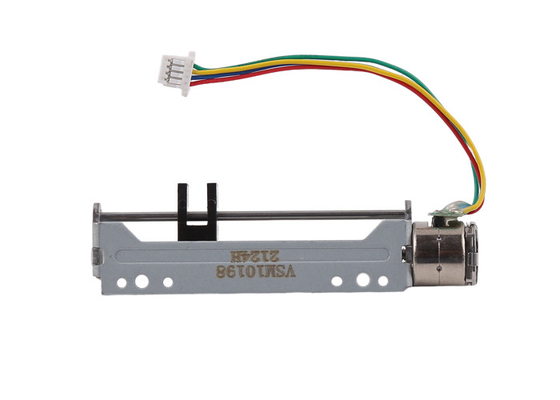

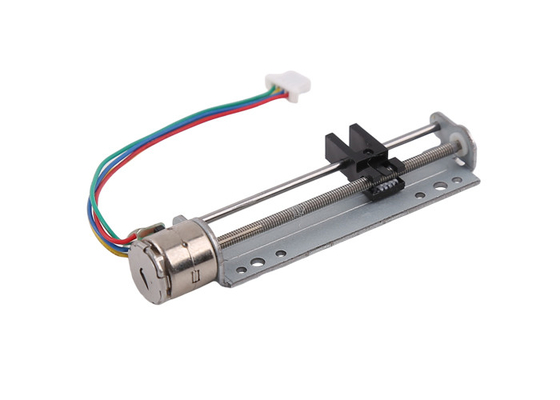

Hiển thị sản phẩm:

Về động cơ bước tuyến tính với thanh trượt:

Động cơ trượt của chúng tôi là một bộ lắp ráp đầy đủ bao gồm động cơ + vít dẫn + hỗ trợ + trượt.

Góc bước của động cơ thường là 18 ° / bước, có nghĩa là 20 bước cho mỗi lượt.

Khi động cơ quay một vòng, trượt di chuyển một dây dẫn.

Đối với các vít dẫn đầu khởi động đơn: pitch = lead.

Vì vậy, bước dài là (độ dài bước có nghĩa là chuyển động tuyến tính di chuyển, khi động cơ bước thực hiện chính xác một bước):

Vòng trục dẫn/bước của mỗi vòng xoay

Ví dụ: nếu vít dẫn là M2 * 0.4P (0,4mm pitch thường M2 vít dẫn), góc bước của động cơ là 18 °, bước dài của động cơ này là 0.4mm / 20 = 0.02mm / bước.

Ngoài ra, chiều dài vít dẫn là tùy chỉnh, và chúng tôi cũng cần phải điều chỉnh thiết kế bracket, nếu bạn tùy chỉnh chiều dài vít dẫn.

Ứng dụng của động cơ bước:

Động cơ bước được sử dụng để điều khiển chính xác, được sử dụng rộng rãi trên thiết bị y tế, máy in 3D, điều khiển chính xác công nghiệp, thiết bị tự động hóa, v.v.

Động cơ bước có thể được sử dụng trong bất kỳ cơ chế nào yêu cầu điều khiển chính xác và chuyển động xoay / tuyến tính.

Ưu điểm của động cơ bước:

Động cơ bước có thể đạt được điều khiển chính xác ngay cả khi không có bộ mã hóa vòng kín / không có hệ thống phản hồi, cũng không có điện chải.Do đó, không có sự can thiệp từ điện và các vấn đề tia lửa điệnTrong một số trường hợp, chúng có thể thay thế các động cơ chải DC / động cơ không chải.

Động cơ bước dễ dàng điều khiển với người lái xe, và tính năng này thiết lập vị trí quan trọng của nó trong lĩnh vực điều khiển chính xác.

1. Kiểm soát chính xác có thể đạt được, có thể lập trình

2Không có nhiễu điện từ và tia lửa điện.

3- Cỡ nhỏ.

4Giá hợp lý.

5Tiếng ồn thấp.

6. Thời gian sử dụng dài

Thông tin bao bì và vận chuyển:

Các mẫu được đóng gói bằng bọt bọt trong hộp giấy.

Đối với sản xuất hàng loạt, các sản phẩm được đóng gói trong hộp giấy.

Đối với vận chuyển bằng đường biển (sản xuất hàng loạt), các hộp được đóng gói trên pallet.

Thời gian vận chuyển:

Bằng Express ((DHL / UPS / Fedex / TNT): 5 ~ 12 ngày

Bằng 4PX express: 10~20 ngày

Vận chuyển bằng đường biển: 40 ~ 60 ngày (tùy thuộc vào các quốc gia khác nhau)
