Động cơ bước tuyến tính chạy qua trục đường kính 10mm 9mm Động lực với vít chì

Mini đường kính 10mm 9mm đột quỵ chạy qua động cơ bước trục với vít chì

Động cơ tuyến tính SM10 này là động cơ bước tuyến tính đường kính 10mm.

Vít dẫn là vít M2.3 với độ cao 0,3mm (M2.3 * P0.3).

Vít chì được thiết kế đặc biệt cho sản phẩm này. (Vít chì không chuẩn)

Khoảng cách di chuyển là khoảng 9mm và bạn không thể thay đổi chiều dài của nó, do thiết kế đặc biệt trên vít dẫn.

Chiều dài vít dẫn không thể được điều chỉnh.

Động lực của động cơ này là hơn 200 gram, và nó phù hợp với chuyển động tuyến tính trên các sản phẩm có kích thước nhỏ, để chịu tải 200 gram.

Các thông số:

Hình vẽ thiết kế:

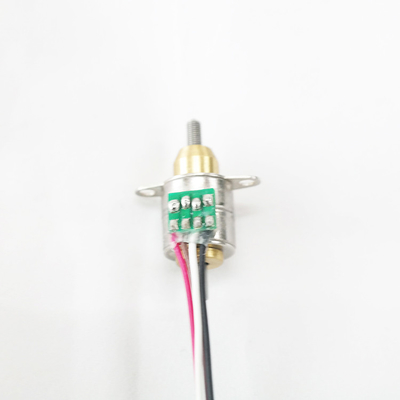

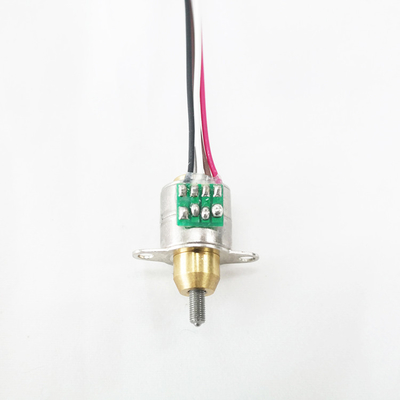

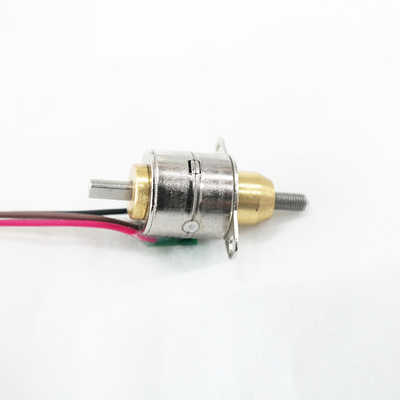

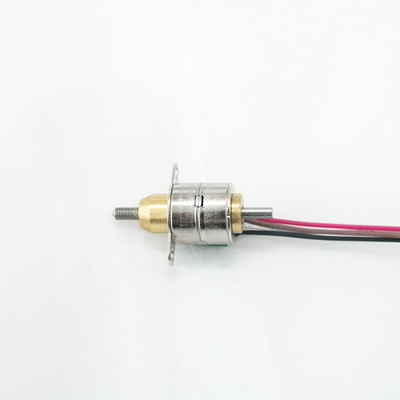

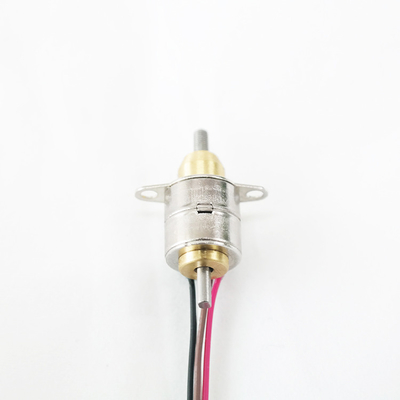

Hiển thị sản phẩm:

Về động cơ bước tuyến tính:

Có thiết kế khác nhau:

Cánh trói ((cánh cố định): vít dẫn không được phép quay, nó chỉ có thể đi lên và xuống, thực hiện chuyển động động cơ tuyến tính.

Chân chạy qua (thông qua trục đi): vít dẫn có thể di chuyển lên và xuống khi quay. Khi vít dẫn được cố định, không cho phép quay, vít dẫn có thể di chuyển lên và xuống, và hoạt động đúng cách.

Động cơ bên ngoài ((với nốt): Vít dẫn được cố định, không thể di chuyển lên và xuống, nó chỉ có thể quay, và có một nốt trên vít dẫn để di chuyển lên và xuống.

Về vít chì và bước dài:

Chúng ta có hai loại góc bước: 15 ° và 7,5 °. Các động cơ với góc bước 15 ° mất 24 bước cho một vòng, và các động cơ với góc bước 7,5 ° mất 48 bước cho một vòng.

Chúng tôi có ba loại dẫn vít dẫn, với khởi động đơn / khởi động đôi và 4 khởi động.

Độ cao là như nhau: 0.6096mm

Vòng vít dẫn = bắt đầu * pitch

Ví dụ, cho 2 bắt đầu vít chì, chì là 2 * 0,6096 = 1,2192mm

Motor's bước dài, là khoảng cách dẫn vít / hạt đi khi động cơ thực hiện một bước.

Motor's step length = lead screw lead/steps for each turn Đường bước của động cơ = dẫn vít dẫn/bước cho mỗi lượt

Ví dụ, đối với 2 khởi động vít dẫn, góc bước là 7,5 °,

Độ dài bước = dẫn/24 = 1,2192/24 = 0,0508mm / bước

Về lực đẩy:

Động lực có liên quan đến tần số của người lái và dẫn vít dẫn, góc bước và kích thước động cơ.

Kích thước của động cơ càng lớn, lực đẩy càng lớn.

Tần số càng thấp, động cơ quay chậm hơn, và lực đẩy càng lớn.

Vòng dẫn thấp hơn là, lực đẩy lớn hơn.

7.5 độ góc bước sẽ có lực đẩy cao hơn so với 15 độ.

Ứng dụng của động cơ bước:

Động cơ bước được sử dụng để điều khiển chính xác, được sử dụng rộng rãi trên thiết bị y tế, máy in 3D, điều khiển chính xác công nghiệp, thiết bị tự động hóa, v.v.

Động cơ bước có thể được sử dụng trong bất kỳ cơ chế nào yêu cầu điều khiển chính xác và chuyển động xoay / tuyến tính.

Ưu điểm của động cơ bước:

Động cơ bước có thể đạt được điều khiển chính xác ngay cả khi không có bộ mã hóa vòng kín / không có hệ thống phản hồi, cũng không có điện chải.Do đó, không có sự can thiệp từ điện và các vấn đề tia lửa điệnTrong một số trường hợp, chúng có thể thay thế các động cơ chải DC / động cơ không chải.

Động cơ bước dễ dàng điều khiển với người lái xe, và tính năng này thiết lập vị trí quan trọng của nó trong lĩnh vực điều khiển chính xác.

1. Kiểm soát chính xác có thể đạt được, có thể lập trình

2Không có nhiễu điện từ và tia lửa điện.

3- Cỡ nhỏ.

4Giá hợp lý.

5Tiếng ồn thấp.

6. Thời gian sử dụng dài
