Trung Quốc SM15-45L 2 Giai đoạn 4 Động cơ dây chính xác 6V DC Động cơ bước 15mm 18 độ góc bước

Động cơ bước 4 dây tuyến tính 2 giai đoạn Động cơ vít với ốc cụ bước mini

15mm M3 dẫn vít trượt động cơ bước đặc điểm:

SM15-45L là một động cơ micro-stepping chính xác, chiều dài hiệu quả của vít dẫn là 45mm, động cơ micro-slider stepper là một POM slider với một động cơ 6V DC linear stepper,độ cao của vít dẫn M3 là 0.5mm, và nó được hỗ trợ bởi một vít chì và một vít chì vít biến thành lực đẩy.
góc bước cơ bản của động cơ là 18 độ, và động cơ chạy 20 bước mỗi tuần, do đó độ phân giải dịch chuyển có thể đạt 0,02mm, đạt được mục đích điều khiển chính xác.
Về các thiết bị điều khiển, phương pháp điều khiển phân chia được sử dụng để đáp ứng.
Do kích thước nhỏ, độ chính xác cao và dễ điều khiển, động cơ bước nhỏ này được sử dụng rộng rãi trong máy ảnh, dụng cụ quang học, ống kính, thiết bị y tế chính xác,Khóa cửa tự động và các trường khác.
Dòng kết nối của động cơ có thể được tùy chỉnh theo nhu cầu của khách hàng, và đường viền của động cơ cũng có thể được tùy chỉnh theo cài đặt và phát triển của khách hàng

Đây là một loại động cơ bước được trang bị một bracket, một vít dẫn và một thanh trượt chuyển động tương đối.

Bởi vì trục đầu ra của động cơ là một vít, trong quá trình xoay của vít, vít điều khiển thanh trượt để di chuyển về phía trước và phía sau.các hành động như tiến lên và rút lại có thể được cung cấp thuận tiệnNgoài ra, động cơ bước có thể chính xác điều khiển tốc độ quay, số lần quay, vv, cũng xác định tốc độ chuyển động của thanh trượt,và vị trí chuyển động là chính xác và có thể kiểm soát. Và độ chính xác vị trí có thể được kiểm soát trong vòng 0.05mm.

Do các đặc điểm trên, các động cơ như vậy được sử dụng rộng rãi trong thiết bị làm đẹp, thiết bị y tế, máy bán hàng tự động, kiểm tra nhanh và các lĩnh vực khác.

Ứng dụng chính

1)Máy bán hàng tự động

2) Các dụng cụ quang học

3) Thiết bị y tế chính xác

4)Thiết bị làm đẹp

Ứng dụng kiểm soát chính xác khác

Động cơ bước 15mm M3 dẫn vít trượtThông số kỹ thuật:

Hình vẽ động cơ bước trượt bằng nhựa 15mm với nhịp 80mm:

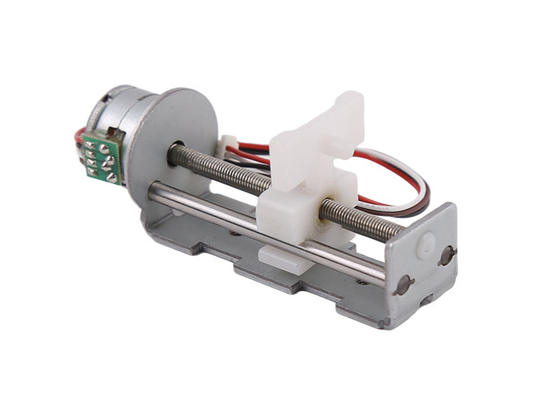

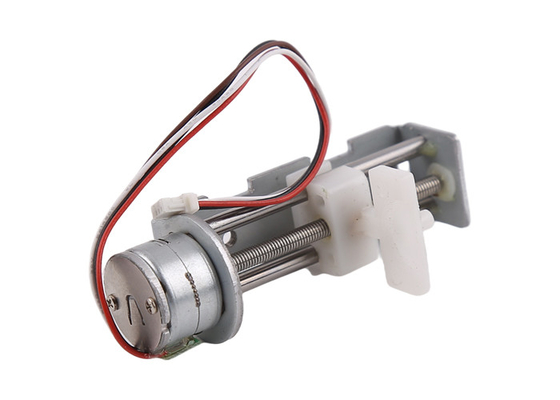

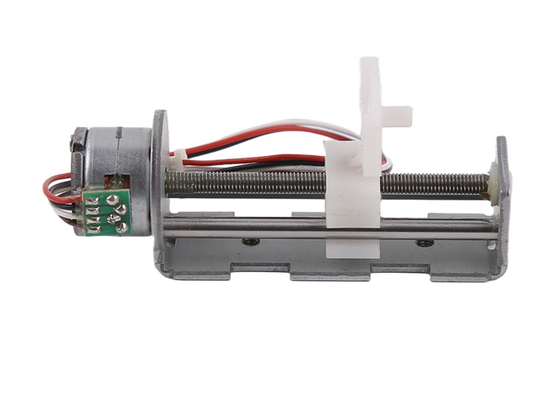

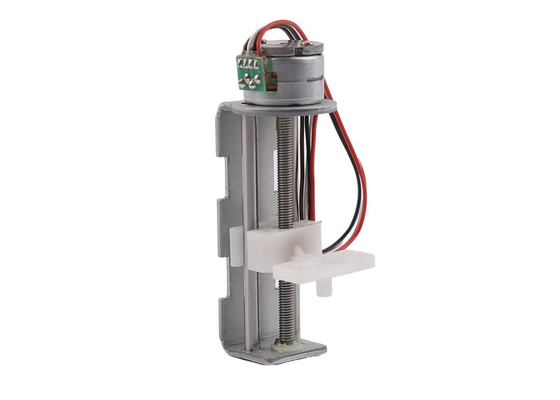

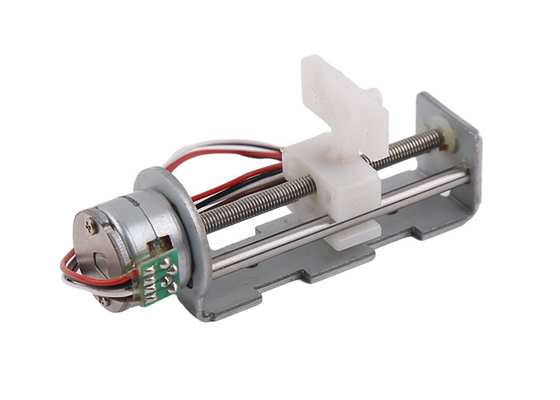

Hiển thị sản phẩm cho động cơ bước trượt nhựa 15mm:

Khách hàng có thể tùy chỉnh nội dung:

1Về đường kính bên ngoài sản phẩm, các kích thước khác nhau như 6 8 10 15 20 25mm có thể được chọn theo môi trường sử dụng của khách hàng, độ bền không gian, v.v.

2Vị trí ổ cắm của động cơ có thể được lựa chọn tự do trong phạm vi 360 độ, để đáp ứng các yêu cầu lắp đặt trong tình trạng tốt nhất.PCB, FPC phím trần.

2Theo yêu cầu của khách hàng, đợt hiệu quả của động cơ có thể được tùy chỉnh trong một phạm vi nhất định, chủ yếu xem xét đường kính và chiều dài của vít.

thường chiều dài tối đa của vít M2 có thể là 50mm, vít M3 có thể là 100mm, và vít M4 có thể là 100mm. có thể làm 150mm.Việc sử dụng một vít chì với đường kính quá lớn cho một động cơ nhỏ tiêu thụ rất nhiều năng lượng, do đó nên xem xét toàn diện khi lựa chọn động cơ.

4Vật liệu của thanh trượt thường được làm bằng nhựa, dễ hình thành và kinh tế.

Khi khách hàng có môi trường và yêu cầu sử dụng đặc biệt, bộ trượt cũng có thể được làm bằng các bộ phận kim loại.

Tất nhiên, chi phí sẽ tương đối cao, được xác định theo yêu cầu của khách hàng về hình dạng và kích thước của thanh trượt.
