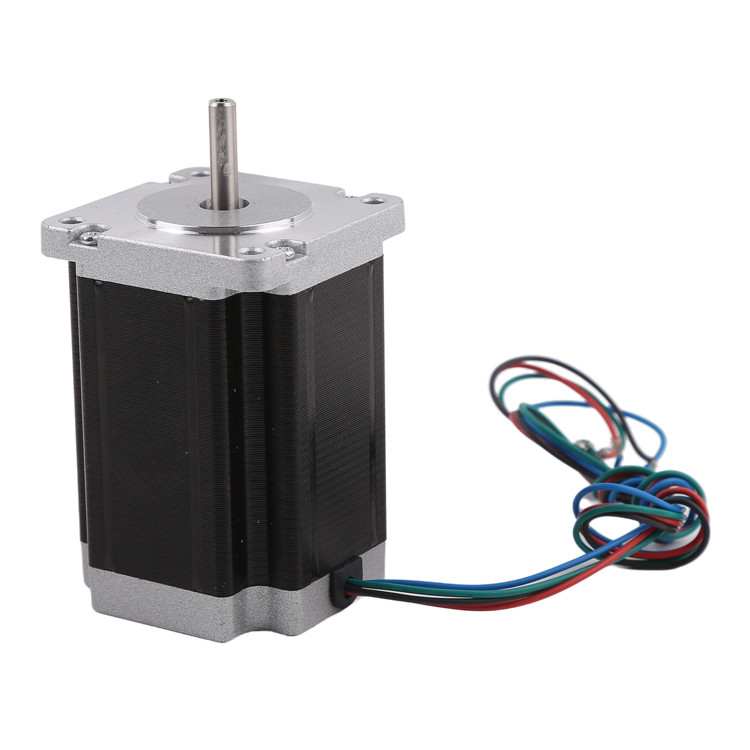

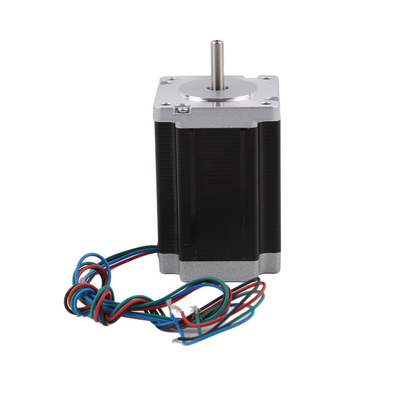

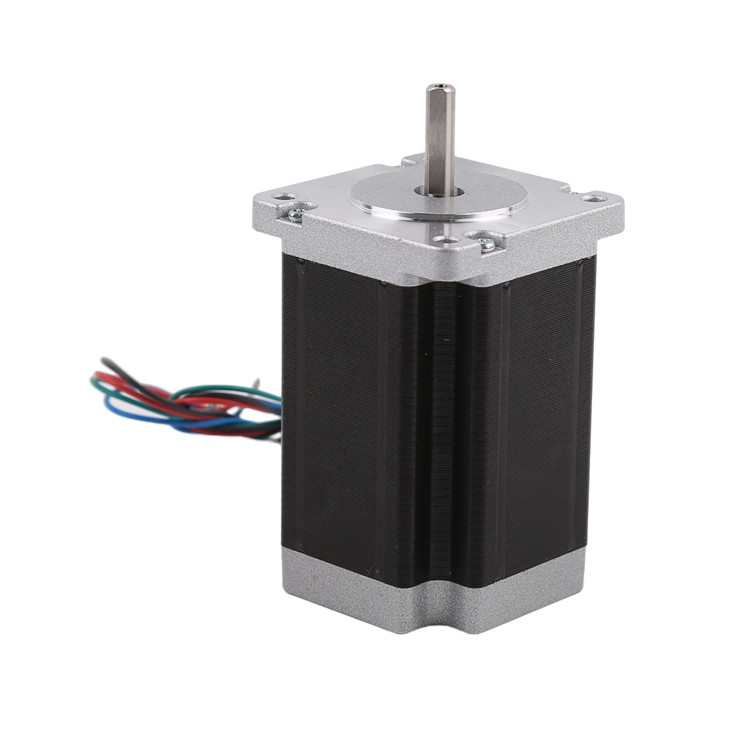

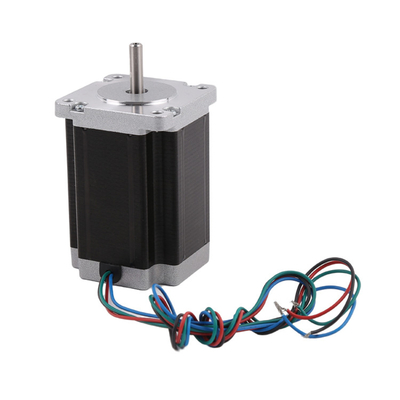

Động cơ bước lai NEMA 23 mô-men xoắn lớn đường kính động cơ 57mm

  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
Nguồn gốc Trung Quốc
Hàng hiệu VIC-TECH
Chứng nhận RoHS
Số mô hình 57HS
Số lượng đặt hàng tối thiểu 1 đơn vị
Giá bán $25 - $45 / Units
chi tiết đóng gói Sản phẩm được đóng gói bằng bông ngọc trai, và bên ngoài là trong một hộp.
Thời gian giao hàng 10 ~ 30 ngày sau khi nhận được thanh toán mẫu
Điều khoản thanh toán MoneyGram, Western Union, Thẻ tín dụng, T/T, L/C
Khả năng cung cấp 100000\ đơn vị/năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Loại động cơ Động cơ bước lai Bước góc 0,9° hoặc 1,8°
kích thước động cơ 57mm ((NEMA 23) Số pha 2 pha (Lưỡng cực)
Lưu lượng điện 1~4,2A/pha chiều dài động cơ 41 ~ 112mm
Số lượng đặt hàng tối thiểu 1 đơn vị
Điểm nổi bật

NEMA 23 Động cơ bước lai

,

Động cơ bước lai 57mm

,

NEMA 23 Động cơ bước 57mm
Để lại lời nhắn
Mô tả sản phẩm

Động cơ bước lai NEMA 23 mô-men xoắn lớn đường kính động cơ 57mm

Mô tả

Đây là một động cơ bước lai đường kính 23 57mm NEMA.
Các góc bước có 1,8 độ và 0,9 độ cho khách hàng để lựa chọn.
Độ cao của động cơ là 41mm, 51mm, 56mm, 76mm, 100mm, 112mm,
Trọng lượng và mô-men xoắn của động cơ có liên quan đến chiều cao của nó.
Cục đầu ra tiêu chuẩn của động cơ là trục D, cũng có thể được thay thế bằng trục vít dẫn trapezoidal.
Khách hàng chọn các thông số dưới đây theo nhu cầu của họ. Xin vui lòng tự do liên hệ với chúng tôi với bất kỳ câu hỏi nào về động cơ, và chúng tôi sẽ cung cấp hỗ trợ chuyên nghiệp hơn.

dsf1

Các thông số

góc bước

(°)

Chiều dài động cơ

(mm)

Vòng xoắn giữ

(g*cm)

Hiện tại

/phase

(A/phase)



Kháng chiến

(Ω/phase)

Khả năng dẫn điện

(mH/phase)

Số

dẫn

Trọng lực xoay

(g*cm2)

Trọng lượng

(kg)
0.9 41 3.9 1 5.7 0.7 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 3009 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4

Các thông số trên là các sản phẩm tiêu chuẩn để tham khảo, động cơ có thể được tùy chỉnh dựa trên yêu cầu của khách hàng.

Sơ đồ thiết kế

werwe 2

Cấu trúc cơ bản của động cơ bước NEMA

ereww 3

Ứng dụng động cơ bước lai

Do độ phân giải cao của động cơ bước lai (200 hoặc 400 bước mỗi vòng), chúng được sử dụng rộng rãi cho các ứng dụng đòi hỏi độ chính xác cao, chẳng hạn như:
in 3D
Điều khiển công nghiệp ((CNC, máy xay tự động, máy dệt may)
Thiết bị ngoại vi máy tính
Máy đóng gói
Và các hệ thống tự động khác đòi hỏi điều khiển chính xác cao.

erew 4

Ứng dụngGhi chú về động cơ bước lai

Khách hàng nên tuân theo nguyên tắc “chọn động cơ bước đầu tiên, sau đó chọn trình điều khiển dựa trên động cơ bước hiện có”
Tốt nhất không nên sử dụng chế độ lái xe toàn bước để lái động cơ bước lai, và rung động lớn hơn khi lái xe toàn bước.
Động cơ bước lai phù hợp hơn cho các trường hợp tốc độ thấp. Chúng tôi đề nghị tốc độ không vượt quá 1000 rpm (6666PPS ở 0,9 độ), tốt nhất là từ 1000-3000PPS (0,9 độ),và nó có thể được gắn với hộp số để giảm tốc độ của nóĐộng cơ có hiệu suất hoạt động cao và tiếng ồn thấp ở tần số thích hợp.
Vì lý do lịch sử, chỉ có động cơ có điện áp danh nghĩa 12V sử dụng 12V. Điện áp định số khác trên bản vẽ thiết kế không phải là điện áp điều khiển phù hợp nhất cho động cơ.Khách hàng nên chọn điện áp điều khiển phù hợp và trình điều khiển phù hợp dựa trên yêu cầu của riêng họ.
Khi động cơ được sử dụng với tốc độ cao hoặc tải trọng lớn, nó thường không bắt đầu tại tốc độ làm việc trực tiếp.động cơ không mất bước, và thứ hai, nó có thể làm giảm tiếng ồn và cải thiện độ chính xác định vị.
Động cơ không nên hoạt động trong khu vực rung động (dưới 600 PPS).
Khi động cơ hoạt động dưới 600PPS (0,9 độ), nó nên được điều khiển bởi dòng điện nhỏ, cảm ứng lớn và điện áp thấp.
Đối với tải trọng có khoảnh khắc quán tính lớn, nên chọn một động cơ kích thước lớn.
Khi cần độ chính xác cao hơn, nó có thể được giải quyết bằng cách thêm hộp số, tăng tốc độ động cơ hoặc sử dụng lái phân chia.nhưng giá cả của toàn bộ hệ thống là tương đối đắt, vì vậy nó hiếm khi được sử dụng.
Kích thước động cơ bước:
Chúng tôi hiện có 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) động cơ hybrid bước.khi bạn chọn một động cơ hybrid bước.

Dịch vụ tùy chỉnh

Thiết kế động cơ có thể được điều chỉnh dựa trên yêu cầu của khách hàng bao gồm:
Động cơ đường kính: chúng tôi có 6mm, 8mm, 10mm, 15mm và 20mm đường kính động cơ
Chống cuộn dây / điện áp định giá: điện trở cuộn dây có thể điều chỉnh và với điện trở cao hơn, điện áp định giá của động cơ cao hơn.
Thiết kế hỗ trợ / chiều dài vít dẫn: nếu khách hàng muốn hỗ trợ dài hơn / ngắn hơn, với thiết kế đặc biệt như lỗ gắn, nó có thể điều chỉnh.
PCB + cáp + kết nối: Thiết kế PCB, chiều dài cáp và pitch kết nối đều có thể điều chỉnh, chúng có thể được thay thế thành FPC nếu khách hàng yêu cầu.

rew 4

Thời gian dẫn đầu

Nếu chúng tôi có mẫu trong kho, chúng tôi có thể vận chuyển mẫu trong 3 ngày.
Nếu chúng tôi không có mẫu trong kho, chúng tôi cần sản xuất chúng, thời gian sản xuất là khoảng 20 ngày dương lịch.
Đối với sản xuất hàng loạt, thời gian thực hiện phụ thuộc vào số lượng đặt hàng.

Phương thức thanh toán và các điều khoản thanh toán

Đối với các mẫu, nói chung chúng tôi chấp nhận Paypal hoặc Alibaba.
Đối với sản xuất hàng loạt, chúng tôi chấp nhận thanh toán T / T.
Đối với các mẫu, chúng tôi thu toàn bộ thanh toán trước khi sản xuất.
Đối với sản xuất hàng loạt, chúng tôi có thể chấp nhận 50% thanh toán trước trước khi sản xuất, và thu thập phần còn lại 50% thanh toán trước khi vận chuyển.
Sau khi chúng tôi hợp tác đặt hàng hơn 6 lần, chúng tôi có thể đàm phán các điều khoản thanh toán khác như A / S (sau khi nhìn thấy)

Câu hỏi thường gặp

1.How lâu là thời gian giao hàng chung cho các mẫu? How long is the delivery time for back-end large orders?
Thời gian đặt hàng mẫu là khoảng 15 ngày, thời gian đặt hàng số lượng lớn là 25-30 ngày.

2Cô có chấp nhận dịch vụ tùy chỉnh không?
Chúng tôi chấp nhận sản phẩm tùy chỉnh. bao gồm các tham số động cơ, loại dây dẫn, trục ra vv

3Có thể thêm một bộ mã hóa vào động cơ này không?
Đối với loại động cơ này, chúng ta có thể thêm bộ mã hóa trên nắp mòn động cơ.

Câu hỏi thường gặp

1Nguyên nhân và giải pháp cho tăng tải trên động cơ bước sau khi sử dụng lâu dài
Nguyên nhân: Trong một số trường hợp, động cơ bước có thể hoạt động bình thường trong một thời gian dài, nhưng sau một khoảng thời gian, chúng sẽ mất các bước.Nó có thể đến từ sự hao mòn của vòng bi động cơ bước hoặc từ những ảnh hưởng bên ngoài.
Giải pháp.
Kiểm tra rằng môi trường bên ngoài không thay đổi: Cơ chế của động cơ truyền động đã thay đổi?
Kiểm tra sự mòn của vòng bi: Sử dụng vòng bi hình quả thay vì vỏ để kéo dài tuổi thọ của động cơ.
Kiểm tra rằng nhiệt độ môi trường không thay đổi. Đối với các động cơ vi mô, tác dụng của độ nhớt mỡ xả không phải là không đáng kể. Sử dụng mỡ phù hợp với phạm vi hoạt động (ví dụ:mỡ có thể trở nên nhớt ở nhiệt độ cực cao, hoặc khi sử dụng kéo dài do đó làm tăng tải động cơ)

2.Động cơ bước nóng gây ra
Điện được thiết lập bởi người lái xe lớn hơn dòng điện định lượng của động cơ
2tốc độ của động cơ quá nhanh
Động cơ tự nó có một quán tính và mô-men xoắn vị trí lớn, vì vậy ngay cả hoạt động tốc độ trung bình cũng sẽ nóng, nhưng không ảnh hưởng đến tuổi thọ của động cơ.Điểm phi nam châm của động cơ ở 130-200 °C, vì vậy động cơ ở 70-90 ° C là một hiện tượng bình thường, miễn là dưới 130 ° C thường không có vấn đề, nếu bạn thực sự cảm thấy quá nóng,dòng động cơ được thiết lập ở khoảng 70% của dòng động cơ hoặc tốc độ động cơ để giảm một số.

3.Khi động cơ bước được bật, trục động cơ không quay làm thế nào để làm?
Có một số lý do tại sao động cơ không quay.:
A. Chuyển vòng chặn quá tải
B.có động cơ bị hư hỏng không
C.có động cơ không hoạt động
D.có phải tín hiệu xung CP đến 0
