Động cơ stepper hộp số hành tinh 35mm (NEMA 14) động cơ stepper lai vuông
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | VIC-TECH |
| Chứng nhận | RoHS |
| Số mô hình | 35HS |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | $8-15/Unit |
| chi tiết đóng gói | Sản phẩm được đóng gói bằng bông ngọc trai, và bên ngoài là trong một hộp. |
| Thời gian giao hàng | 10 ~ 30 ngày sau khi nhận được thanh toán mẫu |
| Điều khoản thanh toán | MoneyGram, Western Union, Thẻ tín dụng, T/T, L/C |
| Khả năng cung cấp | 100000\ đơn vị/năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Loại động cơ | Động cơ bước lai | góc bước | 0,9° hoặc 1,8° |
|---|---|---|---|
| Kích thước động cơ | 35mm(NEMA 14) | Số giai đoạn | 2 pha (Lưỡng cực) |
| Đánh giá hiện tại | 0,5 ~ 1A/pha | Chiều dài động cơ | 27~42mm |
| Số lượng đặt hàng tối thiểu | 1 đơn vị | ||
| Làm nổi bật | Động cơ bước lai hình vuông 35mm,Động cơ bước lai NEMA14,Động cơ bước hộp số hành tinh vuông |
||
Mô tả sản phẩm
Mô tả

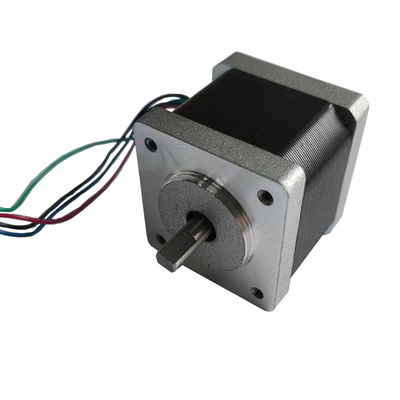

Đây là một động cơ stepper hộp số hành tinh 35mm (NEMA 14) động cơ stepper lai vuông.
Chiều dài động cơ cho sản phẩm này thường là từ 27 đến 42mm, chiều dài đặc biệt có thể được tùy chỉnh.
Các động cơ bước lai thường có hình vuông và các động cơ bước có thể được xác định bởi hình dạng bên ngoài đặc biệt của chúng.
Ngoài ra, có hai tùy chọn cho góc bước của động cơ: 0,9 độ và 1,8 độ.
Loại trục đầu ra, trục tiêu chuẩn của chúng tôi là trục D, nó có thể được tùy chỉnh để phù hợp với yêu cầu của người dùng.
Chiều dài của dây dẫn và loại kết nối cũng có thể được sử dụng với các kết nối tiêu chuẩn, cũng có thể được tùy chỉnh.
Một động cơ bước lai có sẵn với góc bước 1,8 ° (200 bước / vòng quay) hoặc góc bước 0,9 ° (400 bước / vòng quay). hoặc góc bước 0,9 ° (400 bước / vòng quay).Các góc bước được xác định bởi số lượng răng trên cánh quạt rotor.
Nó cũng có thể được trang bị hộp số, có các giai đoạn chuyển số khác nhau cho các tỷ lệ tốc độ khác nhau và tất nhiên là chiều dài khác nhau, chiều dài càng dài hiệu quả càng thấp.
Các thông số
|
góc bước (°) |
Chiều dài động cơ (mm) |
Vòng xoắn giữ (g*cm) |
Hiện tại /phase (A/phase) |
Kháng chiến (Ω/phase) |
Khả năng dẫn điện (mH/phase) |
Số dẫn |
Trọng lực xoay (g*cm2) |
Trọng lượng (kg) |
| 0.9 | 27 | 1000 | 0.5 | 10 | 14 | 4 | 6 | 0.13 |
| 1.8 | 28 | 1000 | 0.5 | 20 | 14 | 4 | 11 | 0.13 |
| 0.9 | 34 | 1200 | 1 | 2 | 3 | 4 | 9 | 0.17 |
| 1.8 | 34 | 1400 | 1 | 2.7 | 4.3 | 4 | 13 | 0.17 |
| 0.9 | 40 | 1500 | 1 | 2 | 4 | 4 | 12 | 0.22 |
| 1.8 | 42 | 2000 | 1 | 3.8 | 3.5 | 4 | 23 | 0.22 |
Các thông số trên là các sản phẩm tiêu chuẩn để tham khảo, động cơ có thể được tùy chỉnh dựa trên yêu cầu của khách hàng.
Hình vẽ thiết kế
Cấu trúc cơ bản của động cơ bước NEMA
Ứng dụng động cơ bước lai
Do độ phân giải cao của động cơ bước lai (200 hoặc 400 bước mỗi vòng), chúng được sử dụng rộng rãi cho các ứng dụng đòi hỏi độ chính xác cao, chẳng hạn như:
in 3D
Điều khiển công nghiệp ((CNC, máy xay tự động, máy dệt may)
Thiết bị ngoại vi máy tính
Máy đóng gói
Và các hệ thống tự động khác đòi hỏi điều khiển chính xác cao.
Ghi chú về động cơ bước lai
Khách hàng nên tuân theo nguyên tắc chọn động cơ bước đầu tiên, sau đó chọn trình điều khiển dựa trên động cơ bước hiện có
Tốt nhất không nên sử dụng chế độ lái xe toàn bước để lái động cơ bước lai, và rung động lớn hơn khi lái xe toàn bước.
Động cơ bước lai phù hợp hơn cho các trường hợp tốc độ thấp. Chúng tôi đề nghị tốc độ không vượt quá 1000 rpm (6666PPS ở 0,9 độ), tốt nhất là từ 1000-3000PPS (0,9 độ),và nó có thể được gắn với hộp số để giảm tốc độ của nóĐộng cơ có hiệu suất hoạt động cao và tiếng ồn thấp ở tần số thích hợp.
Vì lý do lịch sử, chỉ có động cơ có điện áp danh nghĩa 12V sử dụng 12V. Điện áp định số khác trên bản vẽ thiết kế không phải là điện áp điều khiển phù hợp nhất cho động cơ.Khách hàng nên chọn điện áp điều khiển phù hợp và trình điều khiển phù hợp dựa trên yêu cầu của riêng họ.
Khi động cơ được sử dụng với tốc độ cao hoặc tải trọng lớn, nó thường không bắt đầu tại tốc độ làm việc trực tiếp.động cơ không mất bước, và thứ hai, nó có thể làm giảm tiếng ồn và cải thiện độ chính xác định vị.
Động cơ không nên hoạt động trong khu vực rung động (dưới 600 PPS).
Khi động cơ hoạt động dưới 600PPS (0,9 độ), nó nên được điều khiển bởi dòng điện nhỏ, cảm ứng lớn và điện áp thấp.
Đối với tải trọng có khoảnh khắc quán tính lớn, nên chọn một động cơ kích thước lớn.
Khi cần độ chính xác cao hơn, nó có thể được giải quyết bằng cách thêm hộp số, tăng tốc độ động cơ hoặc sử dụng lái phân chia.nhưng giá cả của toàn bộ hệ thống là tương đối đắt, vì vậy nó hiếm khi được sử dụng.
Kích thước động cơ bước:
Chúng tôi hiện có 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) động cơ hybrid bước.khi bạn chọn một động cơ hybrid bước.
定制服务:
Dịch vụ tùy chỉnh:
Chúng tôi cung cấp dịch vụ tùy chỉnh trên động cơ bao gồm số dây dẫn ((4 dây/6 dây/8 dây), kháng cuộn dây, chiều dài cáp và màu sắc, chúng tôi cũng có nhiều chiều cao cho khách hàng lựa chọn.
Xích đầu ra thông thường là D shaft, nếu khách hàng yêu cầu dẫn trục trục, chúng tôi cung cấp dịch vụ tùy chỉnh trên vít dẫn, và bạn có thể điều chỉnh loại vít dẫn và chiều dài trục.
Hình dưới đây là một động cơ bước lai điển hình với ốc vít dẫn trapezoidal.
Thời gian dẫn đầu
Nếu chúng tôi có mẫu trong kho, chúng tôi có thể vận chuyển mẫu trong 3 ngày.
Nếu chúng tôi không có mẫu trong kho, chúng tôi cần sản xuất chúng, thời gian sản xuất là khoảng 20 ngày dương lịch.
Đối với sản xuất hàng loạt, thời gian thực hiện phụ thuộc vào số lượng đặt hàng.
Phương thức thanh toán và các điều khoản thanh toán
Phương thức thanh toán và các điều khoản thanh toán:
Đối với các mẫu, nói chung chúng tôi chấp nhận Paypal hoặc Alibaba.
Đối với sản xuất hàng loạt, chúng tôi chấp nhận thanh toán T / T.
Đối với các mẫu, chúng tôi thu toàn bộ thanh toán trước khi sản xuất.
Đối với sản xuất hàng loạt, chúng tôi có thể chấp nhận 50% thanh toán trước trước khi sản xuất, và thu thập phần còn lại 50% thanh toán trước khi vận chuyển.
Sau khi chúng tôi hợp tác đặt hàng hơn 6 lần, chúng tôi có thể đàm phán các điều khoản thanh toán khác như A / S (sau khi nhìn thấy)
Câu hỏi thường gặp
1.How lâu là thời gian giao hàng chung cho các mẫu? How long is the delivery time for back-end large orders?
Thời gian đặt hàng mẫu là khoảng 15 ngày, thời gian đặt hàng số lượng lớn là 25-30 ngày.
2- Ông có chấp nhận dịch vụ tùy chỉnh không?
Chúng tôi chấp nhận sản phẩm tùy chỉnh. bao gồm các tham số động cơ, loại dây dẫn, trục ra vv
3Có thể thêm một bộ mã hóa vào động cơ này không?
Đối với loại động cơ này, chúng ta có thể thêm bộ mã hóa trên nắp mòn động cơ.
