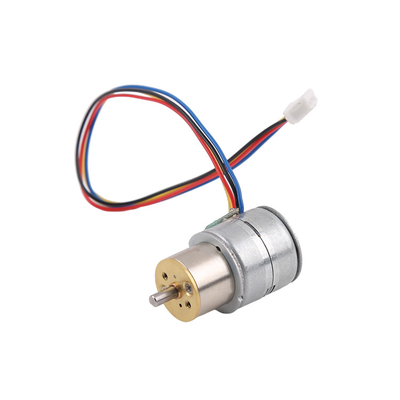

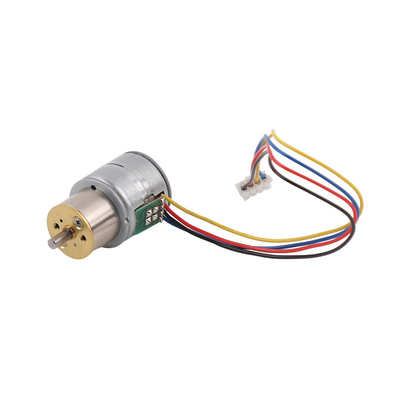

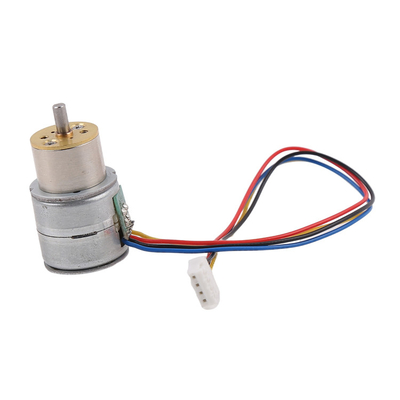

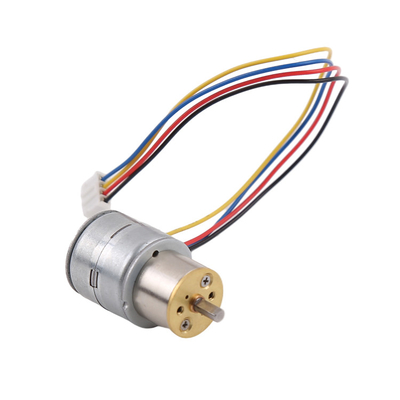

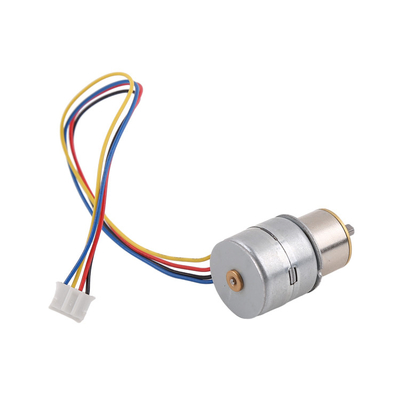

2 giai đoạn Động cơ bước chính xác cao 20mm pm với hộp số tròn góc bước 18 độ
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | VIC-TECH |
| Chứng nhận | RoHS |
| Số mô hình | SM20-13GR |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | $5~8/unit |
| chi tiết đóng gói | Sản phẩm được đóng gói bằng bông ngọc trai, và bên ngoài là trong một hộp. |
| Thời gian giao hàng | 10 ~ 30 ngày sau khi nhận được thanh toán mẫu |
| Điều khoản thanh toán | MoneyGram, Western Union, Thẻ tín dụng, T/T, L/C |
| Khả năng cung cấp | 100000 Đơn vị / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Loại động cơ | Động cơ bước 2 cực 20mm bánh răng | Bước góc | 18 độ |
|---|---|---|---|
| Số pha | 2 giai đoạn | Loại vít me | Φ3D2.5 |
| điện trở cuộn dây | 9,2Ω/pha | Dịch vụ OEM & ODM | Có sẵn |
| Số lượng đặt hàng tối thiểu | 1 đơn vị | ||
| Điểm nổi bật | Động cơ bước 20mm Pm,2Phase Pm stepper motor,Động cơ bước 18 độ hộp số |
||
Mô tả sản phẩm
2 pha độ chính xác cao 20mm Pm động cơ bước với hộp số tròn 18 độ bước góc
Mô tả
Đây là một hộp số tròn với động cơ bước PM 20mm.
Kháng của động cơ có thể được lựa chọn từ 10Ω, 20Ω và 31Ω.
Tỷ lệ chuyển số của hộp số tròn, tỷ lệ chuyển số là 10:1,16:1,20:1,30:1,35:1,39:1,50:1,66:1,87:1,102:1,153:1,169:1,210:1,243:1,297:1,350:1,
Hiệu quả của hộp số tròn là 58-80%
Tỷ lệ của nó càng lớn, tốc độ xoay trục đầu ra càng chậm và mô-men xoắn càng cao.
Khách hàng đánh giá tỷ lệ bánh răng theo mô-men xoắn yêu cầu.
Nếu bạn quan tâm đến việc mua một số mẫu để thử nghiệm, vui lòng cảm thấy miễn phí để liên hệ với chúng tôi.
Các thông số
| Mô hình số. | SM20-13GR |
| Độ kính của động cơ | 20mm |
| Loại hộp số | 13GR hộp số xi lanh |
| Điện áp ổ đĩa | 6V DC |
| Chống cuộn dây | 10Ω hoặc 31Ω/phase |
| Số pha | 2 giai đoạn ((4 dây) |
| góc bước | 18°/tỷ lệ bánh răng |
| Cánh trục đầu ra | 3mm D2.5 trục |
| Tỷ lệ bánh răng | 101~350:1 |
| Dịch vụ OEM&ODM | Có sẵn |
| Hiệu quả | 58-80% |
Hình vẽ thiết kế
Các thông số kỹ thuật về tỷ lệ bánh răng hộp vòng
| Tỷ lệ bánh răng | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| Tỷ lệ chính xác | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| Mùi răng | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| Mức thiết bị | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| Hiệu quả | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| Tỷ lệ bánh răng | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| Tỷ lệ chính xác | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| Mùi răng | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| Mức thiết bị | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Hiệu quả | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
Về loại thiết bị vòng tròn
1. hộp số có độ chính xác cao và hiệu quả cao.
2. trục đầu ra hộp bánh răng tròn thường là φ3mmD2.5mm trục, và chiều dài của trục đầu ra có thể được tùy chỉnh.
3Tốc độ đầu ra và mô-men xoắn khác nhau cho các tỷ lệ bánh răng khác nhau Khách hàng đánh giá tỷ lệ bánh răng theo mô-men xoắn cần thiết.
4Các hộp số tròn cũng có thể được ghép nối với động cơ bước 15mm.
Biểu đồ sau cho thấy một động cơ bước 15mm với hộp số tròn:
Ứng dụng
Động cơ bước chuyển động, được sử dụng rộng rãi trong nhà thông minh, chăm sóc cá nhân, thiết bị thiết bị gia dụng, thiết bị y tế thông minh, robot thông minh, hậu cần thông minh, xe hơi thông minh, thiết bị truyền thông,thiết bị đeo thông minh, điện tử tiêu dùng, thiết bị máy ảnh và các ngành công nghiệp khác.
Dịch vụ tùy chỉnh
1. Cự kháng cuộn dây / điện áp định giá: Cự kháng cuộn dây có thể điều chỉnh, càng cao kháng cự, điện áp định giá của động cơ càng cao.
2. Thiết kế bracket / chiều dài trượt: Nếu khách hàng muốn bracket dài hơn hoặc ngắn hơn, có thiết kế đặc biệt, chẳng hạn như lỗ gắn, nó có thể điều chỉnh.
3. Thiết kế trượt: trượt hiện tại là đồng, nó có thể được thay thế bằng nhựa để tiết kiệm chi phí
4. PCB + cáp + kết nối: Thiết kế PCB, chiều dài cáp, pitch kết nối có thể điều chỉnh, có thể được thay thế bằng FPC theo nhu cầu của khách hàng.
Thời gian giao hàng và thông tin bao bì
Thời gian thực hiện mẫu:
Động cơ tiêu chuẩn trong kho: trong vòng 3 ngày
Động cơ tiêu chuẩn không có trong kho: trong vòng 15 ngày
Sản phẩm tùy chỉnh: Khoảng 25 ~ 30 ngày (dựa trên sự phức tạp của tùy chỉnh)
Thời gian dẫn đầu để xây dựng khuôn mới: thường khoảng 45 ngày
Thời gian sản xuất hàng loạt: dựa trên số lượng đặt hàng
Bao bì:
Các mẫu được đóng gói trong bọt bọt với một hộp giấy, vận chuyển bằng đường nhanh
Sản xuất hàng loạt, động cơ được đóng gói trong hộp carton lốp có màng trong suốt bên ngoài.
Nếu vận chuyển bằng đường biển, sản phẩm sẽ được đóng gói trên pallet
Phương pháp vận chuyển
Đối với mẫu và vận chuyển bằng không, chúng tôi sử dụng FedEx / TNT / UPS / DHL.(5 ~ 12 ngày cho dịch vụ nhanh)
Đối với vận chuyển biển, chúng tôi sử dụng đại lý vận chuyển của chúng tôi, và tàu từ cảng Thượng Hải.(45 ~ 70 ngày đối với vận chuyển biển)
Câu hỏi thường gặp
1- Ông là nhà sản xuất à?
Vâng, chúng tôi là một nhà sản xuất, và chúng tôi sản xuất chủ yếu động cơ bước.
2Chúng tôi có thể ghé thăm nhà máy của anh không?
Nhà máy của chúng tôi nằm ở Changzhou, Jiangsu.
3Anh có thể cung cấp mẫu miễn phí không?
Không, chúng tôi không cung cấp mẫu miễn phí.
4Ai trả chi phí vận chuyển? Tôi có thể sử dụng tài khoản vận chuyển của tôi không?
Khách hàng trả chi phí vận chuyển. Chúng tôi sẽ báo giá cho bạn chi phí vận chuyển.
Nếu bạn nghĩ rằng bạn có phương pháp vận chuyển rẻ hơn / thuận tiện hơn, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn.
5MOQ của anh là bao nhiêu?
Chúng tôi không có MOQ, và bạn chỉ có thể đặt hàng một mẫu.
Nhưng chúng tôi khuyên bạn nên đặt thêm một chút, chỉ trong trường hợp động cơ bị hỏng trong quá trình thử nghiệm, và bạn có thể có một bản sao lưu.
6Chúng tôi đang phát triển một dự án mới, bạn có cung cấp dịch vụ tùy chỉnh không?
Chúng tôi có hơn 20 năm kinh nghiệm trong ngành công nghiệp động cơ bước.
Chúng tôi đã phát triển nhiều dự án, chúng tôi có thể cung cấp tùy chỉnh bộ đầy đủ từ thiết kế vẽ để sản xuất.
Chúng tôi tự tin rằng chúng tôi có thể cung cấp cho bạn một vài lời khuyên / đề xuất cho dự án động cơ bước của bạn.
Nếu anh lo lắng về những vấn đề bí mật, vâng, chúng tôi có thể ký hợp đồng bí mật.
7Anh có bán tài xế không?
Vâng, chúng tôi có bán những chiếc lái xe, chúng chỉ phù hợp với thử nghiệm mẫu tạm thời, không phù hợp với sản xuất hàng loạt.
Chúng tôi không sản xuất trình điều khiển, chúng tôi chỉ sản xuất động cơ bước
