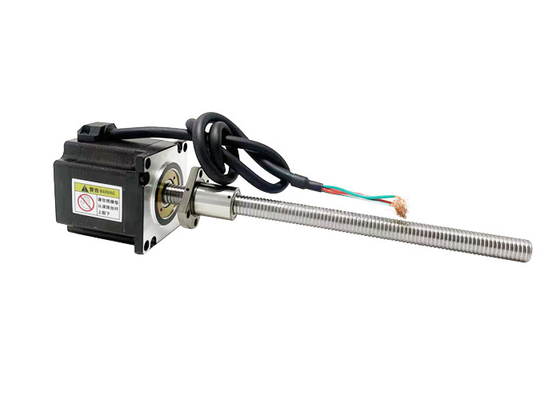

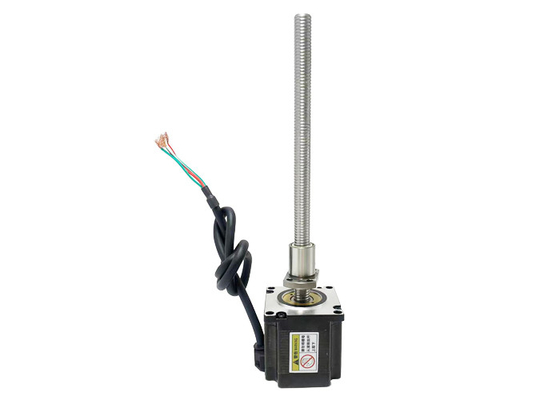

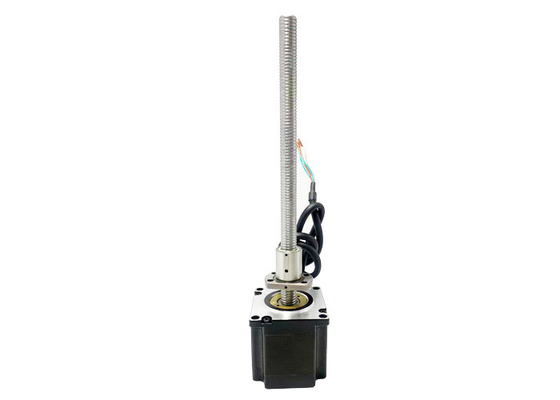

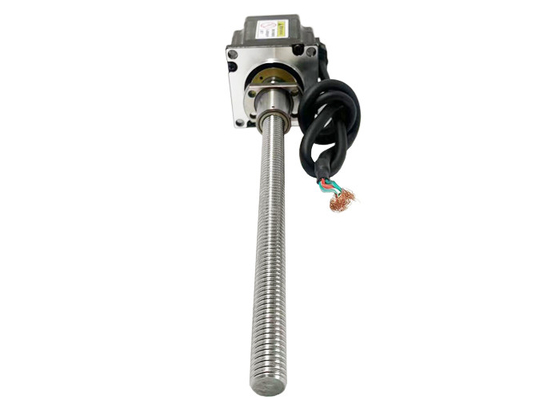

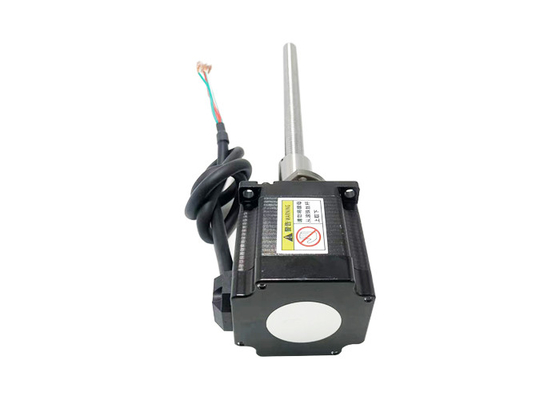

Động cơ bước trục vít bi lai Nema 23 (57mm) Góc bước 1,8° 4 Dây dẫn cho thiết bị chẩn đoán y tế
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | VIC-TECH |
| Chứng nhận | RoHS |
| Số mô hình | VSM57BSHSM |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | $85~$200/Unit |
| chi tiết đóng gói | Gói tiêu chuẩn xuất khẩu, hoặc có thể được tùy chỉnh |
| Thời gian giao hàng | 15-30 ngày làm việc |
| Điều khoản thanh toán | Công Đoàn Phương Tây, T/T, L/C, MoneyGram |
| Khả năng cung cấp | 1000000 Đơn vị / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| kích thước động cơ | 57mm | Bước góc | 1,8° |
|---|---|---|---|
| Điện áp (V) | 2.3/3/3.1/3.8 | Hiện tại (A) | 3/4 |
| Điện trở (Ôm) | 0,75/1/0,78/0,95 | Độ tự cảm (mH) | 2,5/4,5/3,3/4,5 |
| dây dẫn | 4 | Thành phố | Thường Châu |
Mô tả sản phẩm
Nema 23 (57mm) động cơ bước cuộn hình quả cầu lai 1.8° góc bước 4 dây dẫn cho thiết bị chẩn đoán y tế
Nema 23 (57mm) động cơ hybrid bước, hai cực, 4 đầu, vít bóng, tiếng ồn thấp, tuổi thọ dài, hiệu suất cao, chứng nhận CE và RoHS.
Khả năng tải lớn, rung động nhỏ, tiếng ồn thấp, tốc độ nhanh, phản ứng nhanh, hoạt động trơn tru, tuổi thọ dài, độ chính xác định vị cao (tối đa ± 0,005mm)
Mô tả:
|
Tên sản phẩm |
Động cơ bước xoắn bóng lai 57mm |
|
Mô hình |
VSM57BSHSM |
|
Loại |
Động cơ hybrid bước |
|
góc bước |
1.8° |
|
Điện áp (V) |
2.3 / 3 / 3.1 / 3.8 |
|
Dòng điện (A) |
3 / 4 |
|
Chống (Ohm) |
0.75 / 1 / 0.78 / 0.95 |
|
Khả năng dẫn điện (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
| Sợi chì | 4 |
|
Chiều dài động cơ (mm) |
45 / 55 / 65 / 75 |
| Nhiệt độ xung quanh | -20°C ~ +50°C |
| Nhiệt độ tăng | 80k tối đa. |
| Sức mạnh điện đệm | 1mA tối đa. @ 500V, 1KHz, 1Sec. |
| Kháng cách nhiệt | 100MΩ Min. @500Vdc |
Chứng chỉ:
Các thông số điện:
| Kích thước động cơ |
Điện áp / Giai đoạn (V) |
Hiện tại / Giai đoạn (A) |
Kháng chiến / Giai đoạn (Ω) |
Khả năng dẫn điện / Giai đoạn (mH) |
Số lượng Sợi chì |
Trọng lực rotor (g.cm)2) |
Trọng lượng động cơ (g) |
Chiều dài động cơ L (mm) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
Bản vẽ phác thảo bên ngoài động cơ tiêu chuẩn VSM57BSHSM:
Ghi chú:
Chiều dài vít chì có thể được tùy chỉnh
Máy tùy chỉnh là khả thi ở cuối của vít chì
Vui lòng liên hệ với chúng tôi để biết thêm thông số kỹ thuật của vít bóng.
VSM57BSHSMBall nuts 1202 phác thảo phác thảo:
VSM57BSHSMBall nuts 1205 phác thảo phác thảo:
VSM57BSHSMBall nuts 1210 phác thảo phác thảo:
Đường cong tốc độ và lực đẩy:
57 loạt 45mm động cơ chiều dài lưỡng cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy
57 loạt 55mm chiều dài động cơ hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy
| Chất chì (mm) | Tốc độ tuyến tính (mm/s) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Điều kiện thử nghiệm:Chopper drive, không có ramping, nửa micro-stepping, ổ điện áp 40V
57 series 65mm Motor chiều dài hai cực Chopper drive
100% tần số xung và đường cong lực đẩy
57 dòng 75mm chiều dài động cơ hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy
| Chất chì (mm) | Tốc độ tuyến tính (mm/s) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Điều kiện thử nghiệm:Chopper drive, không có ramping, nửa micro-stepping, ổ điện áp 40V
Các lĩnh vực ứng dụng:
Thiết bị chẩn đoán y tế:Các động cơ bước vít bóng lai 57mm có thể được sử dụng trong các thiết bị chẩn đoán y tế như máy quét hình ảnh, máy quét CT, thiết bị tia X, dụng cụ MRI v.v.Điều khiển vị trí chính xác cao và sự ổn định của chúng cho phép chuyển động và định vị chính xác trong quá trình thu thập và xử lý hình ảnh y tế.
Các thiết bị khoa học sinh học:Trong nghiên cứu và thử nghiệm khoa học sinh học, động cơ bước vít bóng lai 57mm được sử dụng trong các hệ thống xử lý chất lỏng tự động, thiết bị sàng lọc công suất cao, thiết bị nuôi tế bào,Bộ phân loại genĐộ chính xác và độ tin cậy cao của các động cơ này cho phép chúng đáp ứng nhu cầu về điều khiển chuyển động và vị trí chính xác trong thiết bị thí nghiệm.
Robot:Động cơ bước xoắn bóng lai 57mm được sử dụng rộng rãi trong robot để điều khiển khớp, chuyển động cánh tay robot và định vị chính xác.độ phân giải cao và tiếng ồn thấp để đáp ứng nhu cầu chuyển động và điều khiển chính xác trong các ứng dụng robot.
Thiết bị laser:Các động cơ bước vít bóng lai 57mm có thể được sử dụng trong thiết bị laser cho các nhiệm vụ như điều chỉnh lấy nét, bảng chiếu và điều khiển đường quang.Điều khiển vị trí chính xác cao của nó và sự ổn định cho phép nó để nhận ra chính xác tập trung và vị trí của chùm tia laser.
Các dụng cụ phân tích:Trong các loại dụng cụ phân tích phòng thí nghiệm khác nhau, động cơ bước vít bóng lai 57mm có thể được sử dụng trong xử lý mẫu tự động, hệ thống cho phép lấy mẫu, sắc tố lỏng,Chromatograph khíDi chuyển chính xác cao và hiệu suất ổn định của các động cơ này đóng một vai trò quan trọng trong việc cải thiện độ chính xác và hiệu quả của phân tích trong phòng thí nghiệm.
Thiết bị sản xuất bán dẫn và điện tử:Động cơ bước vít bóng lai 57mm được sử dụng để định vị chính xác và kiểm soát tự động hóa trong thiết bị sản xuất bán dẫn và điện tử.chúng có thể được sử dụng trong thiết bị thử nghiệm chip bán dẫn, máy đóng gói, công nghệ gắn bề mặt, sản xuất bảng mạch in và các lĩnh vực khác để cung cấp tốc độ cao, độ chính xác cao và kiểm soát chuyển động đáng tin cậy.
Thiết bị tự động không chuẩn và các loại thiết bị tự động khác nhau:Động cơ bước vít bóng lai 57mm phù hợp cho một loạt các thiết bị tự động không chuẩn và dây chuyền sản xuất tự động.Hệ thống lắp ráp tự động, thiết bị đóng gói, máy in, thiết bị dệt may, vv Chúng cung cấp điều khiển vị trí chính xác và hiệu suất chuyển động đáng tin cậy để đáp ứng nhu cầu tự động hóa trong các lĩnh vực khác nhau.
Ưu điểm:
Tỷ lệ mô-men xoắn cao đối với quán tính:Các động cơ bước vít bóng lai có tỷ lệ mô-men xoắn cao so với quán tính, có nghĩa là chúng có thể cung cấp mô-men xoắn đáng kể so với kích thước và trọng lượng của chúng.Điều này làm cho chúng lý tưởng cho các ứng dụng đòi hỏi mô-men xoắn lớn trong một yếu tố hình dạng nhỏ gọn, như robot, máy CNC và hệ thống tự động hóa.
Tốc độ gia tốc và chậm cao:Những động cơ này có khả năng tăng tốc và giảm tốc nhanh, cho phép chuyển động nhanh chóng và chính xác.Trọng lực thấp của rotor và mô-men xoắn lớn cho phép động cơ phản ứng nhanh với tín hiệu điều khiển, dẫn đến thời gian khởi động và dừng nhanh hơn và cải thiện hiệu suất hệ thống tổng thể.
Microstepping trơn tru:Động cơ bước vít bóng lai phù hợp với hoạt động microstepping, cho phép độ phân giải tốt hơn và kiểm soát chuyển động mượt mà hơn.Microstepping chia từng bước hoàn chỉnh thành các bước phụ nhỏ hơn, giảm kích thước bước và giảm thiểu rung động, tiếng ồn và hiệu ứng cộng hưởng.như máy in 3D và hệ thống định vị tuyến tính.
Phản ứng phản ứng thấp:Cơ chế vít bóng trong các động cơ này giúp giảm thiểu phản ứng ngược, đó là sự chơi hoặc khoảng cách giữa rotor và tải.vì có sự mất mát chuyển động tối thiểu khi thay đổi hướng hoặc chuyển động ngượcĐiều này rất quan trọng đối với các ứng dụng đòi hỏi vị trí chính xác và lặp lại, chẳng hạn như máy chọn và đặt và hệ thống quang học.
Phản ứng năng động cao:Sự kết hợp của động cơ bước lai và cơ chế vít bóng cho phép phản hồi động lực cao, có nghĩa là động cơ có thể nhanh chóng và chính xác theo dõi các thay đổi trong tín hiệu điều khiển.Sự đáp ứng này là rất cần thiết cho các ứng dụng liên quan đến những thay đổi nhanh chóng trong tốc độ, hướng, hoặc vị trí, chẳng hạn như máy gia công tốc độ cao và hệ thống điều khiển chuyển động động động.
Hiệu quả nhiệt:Động cơ bước vít bóng lai được thiết kế để có hiệu suất nhiệt tốt, cho phép phân tán nhiệt hiệu quả trong quá trình hoạt động.Điều này giúp ngăn ngừa quá nóng và đảm bảo hiệu suất động cơ ổn định, ngay cả khi sử dụng lâu dài hoặc trong các ứng dụng đòi hỏi.
Giải pháp hiệu quả về chi phí:Động cơ bước cuộn hình quả bóng lai cung cấp một giải pháp hiệu quả về chi phí cho các ứng dụng đòi hỏi độ chính xác và mô-men xoắn cao.Động cơ bước lai cung cấp một sự cân bằng giữa hiệu suất, chi phí và dễ sử dụng. Chúng thường là sự lựa chọn ưa thích cho các ứng dụng mà chi phí là một yếu tố quan trọng, mà không ảnh hưởng đến chất lượng và hiệu suất.
Yêu cầu lựa chọn động cơ:
Hành động/hướng gắn
Yêu cầu về tải
¢ Các yêu cầu về đột quỵ
Các yêu cầu về gia công cuối
Các yêu cầu chính xác
Các yêu cầu phản hồi về bộ mã hóa
Các yêu cầu điều chỉnh bằng tay
Các yêu cầu về môi trường
