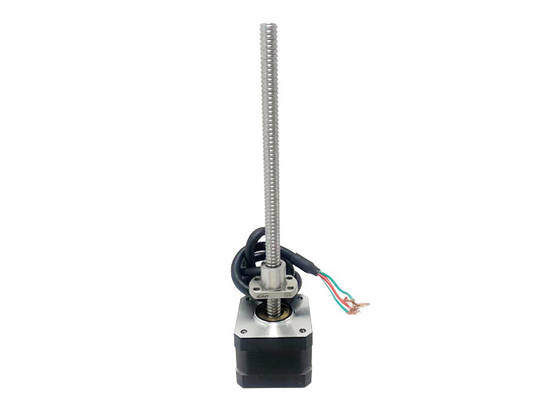

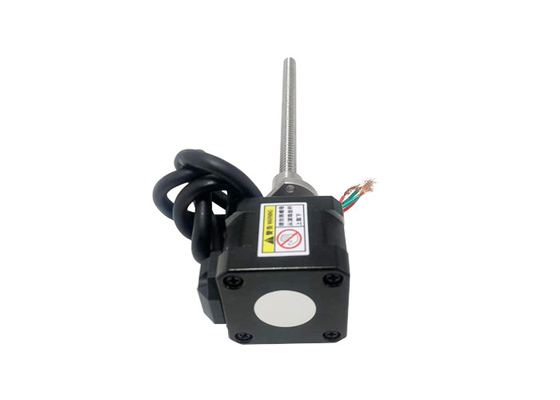

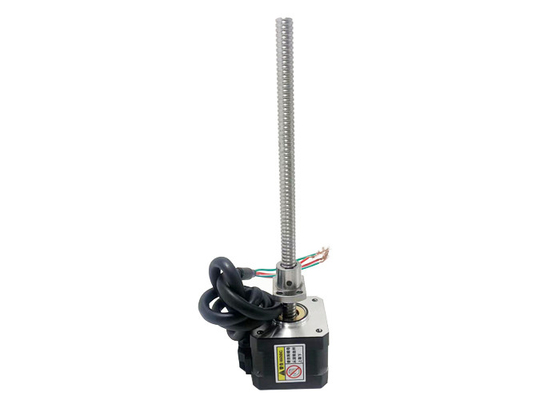

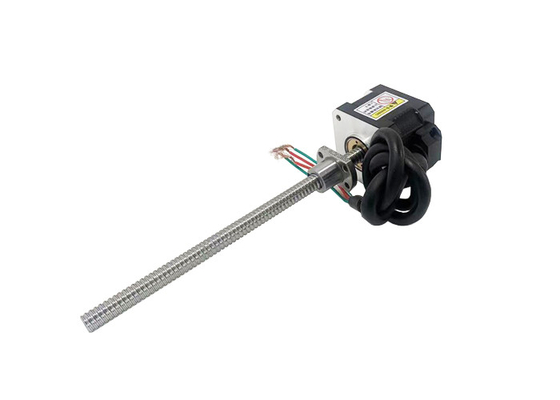

Động cơ bước trục vít bi lai Nema 17 (42mm) Góc bước 1,8° Điện áp 2,1 / 3,7V Dòng điện 1A，4 dây dẫn
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | VIC-TECH |
| Chứng nhận | RoHS |
| Số mô hình | VSM42BSHSM |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | $71~$143/Unit |
| chi tiết đóng gói | Gói tiêu chuẩn xuất khẩu, hoặc có thể được tùy chỉnh |
| Thời gian giao hàng | 15-30 ngày làm việc |
| Điều khoản thanh toán | Công Đoàn Phương Tây, T/T, L/C, MoneyGram |
| Khả năng cung cấp | 1000000 Đơn vị / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| kích thước động cơ | 42mm | Bước góc | 1,8° |
|---|---|---|---|
| Điện áp (V) | 2.1/3.7 | Hiện tại (A) | 1 |
| Điện trở (Ôm) | 2.1/3.7 | Độ tự cảm (mH) | 1,5 / 2,3 |
| dây dẫn | 4 | Thành phố | Thường Châu |
Mô tả sản phẩm
Nema 17 (42mm) động cơ bước xoắn bóng lai 1.8° Step Angle Voltage 2.1 / 3.7V Hiện tại 1A,4 dây dẫn
Nema 17 (42mm) động cơ bước lai, hai cực, 4 đầu, vít bóng, tiếng ồn thấp, tuổi thọ dài, hiệu suất cao, chứng nhận CE và RoHS.
Mô tả:
|
Tên sản phẩm |
Động cơ bước xoắn bóng lai 42mm |
|
Mô hình |
VSM42BSHSM |
|
Loại |
Động cơ hybrid bước |
|
góc bước |
1.8° |
|
Điện áp (V) |
2.6 / 3.3 / 2 / 2.5 |
|
Dòng điện (A) |
1.5 / 2.5 |
|
Chống (Ohm) |
1.8 / 2.2 / 0.8 / 1 |
|
Khả năng dẫn điện (mH) |
2.6 / 4.6 / 1.8 / 2.8 |
| Sợi chì | 4 |
|
Chiều dài động cơ (mm) |
34 / 40 / 48 / 60 |
| Nhiệt độ xung quanh | -20°C ~ +50°C |
| Nhiệt độ tăng | 80k tối đa. |
| Sức mạnh điện đệm | 1mA tối đa. @ 500V, 1KHz, 1Sec. |
| Kháng cách nhiệt | 100MΩ Min. @500Vdc |
Chứng chỉ:
Các thông số điện:
| Kích thước động cơ |
Điện áp / Giai đoạn (V) |
Hiện tại / Giai đoạn (A) |
Kháng chiến / Giai đoạn (Ω) |
Khả năng dẫn điện / Giai đoạn (mH) |
Số lượng Sợi chì |
Trọng lực rotor (g.cm)2) |
Trọng lượng động cơ (g) |
Chiều dài động cơ L (mm) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Bản vẽ phác thảo bên ngoài động cơ tiêu chuẩn VSM42BSHSM:
Ghi chú:
Chiều dài vít chì có thể được tùy chỉnh
Máy tùy chỉnh là khả thi ở cuối của vít chì
Vui lòng liên hệ với chúng tôi để biết thêm thông số kỹ thuật của vít bóng.
VSM42BSHSMBall nuts 0801 hoặc 0802 phác thảo phác thảo:
VSM42BSHSMBall hạt 1202 phác thảo phác thảo:
VSM42BSHSMBall hạt 1205 phác thảo phác thảo:
VSM42BSHSMBall nuts 1210 phác thảo phác thảo:
Đường cong tốc độ và lực đẩy:
42 series 34mm motor length bipolar Chopper drive
100% tần số xung và đường cong lực đẩy
42 loạt 40mm động cơ dài hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy
| Chất chì (mm) | Tốc độ tuyến tính (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Điều kiện thử nghiệm:Chopper drive, không có ramping, nửa micro-stepping, ổ điện áp 40V
42 loạt 48mm động cơ chiều dài hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy
42 loạt 60mm động cơ chiều dài hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy
| Chất chì (mm) | Tốc độ tuyến tính (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Điều kiện thử nghiệm:Chopper drive, không có ramping, nửa micro-stepping, ổ điện áp 40V
Các lĩnh vực ứng dụng:
Thiết bị tự động hóa:Các động cơ này có thể được sử dụng trong nhiều thiết bị tự động hóa như dây chuyền lắp ráp tự động, máy đóng gói, hệ thống lưu trữ tự động và nhiều hơn nữa.Chúng cung cấp vị trí chính xác cao và kiểm soát chuyển động đáng tin cậy cho thao tác chính xác và vị trí của các mảnh làm việc.
Máy in 3D:Động cơ bước vít hình quả cầu lai 42 mm có thể được sử dụng trong trục di chuyển của máy in 3D để định vị chính xác và điều khiển chuyển động của đầu in. Với điều khiển vị trí chính xác,kết quả in có chất lượng cao có thể đạt được.
Máy công cụ CNC:Các động cơ này có thể được sử dụng trong trục chuyển động của máy công cụ CNC như bảng định vị XYZ, máy xay và máy khắc.Điện quay lớn và điều khiển chuyển động đáng tin cậy cho gia công và khắc chính xác.
Thiết bị y tế:Các động cơ bước xoắn bóng lai 42mm có thể được sử dụng trong thiết bị y tế như thiết bị hình ảnh y tế, robot phẫu thuật và các dụng cụ y tế tự động.Chúng cung cấp điều khiển vị trí chính xác và chuyển động ổn định để thao tác tinh tế và tự động hóa các quy trình y tế.
Máy móc:Những động cơ này có thể được sử dụng cho các trục chuyển động khác nhau trong máy móc dệt may, chẳng hạn như máy dệt may, máy may, máy thêu, v.v.Các động cơ chính xác cao cho sản xuất và chế biến dệt may.
Robot:Các động cơ bước xoắn hình quả cầu lai 42 mm được sử dụng trong các khớp và thiết bị điều khiển trong robot.Chúng cung cấp điều khiển vị trí chính xác và đầu ra mô-men xoắn cao và được sử dụng để nhận ra chuyển động chính xác và hoạt động của robot.
Ưu điểm:
Độ chính xác vị trí cao:Động cơ bước xoắn cuộn bóng lai 42mm cung cấp độ chính xác định vị cao. Hệ thống truyền xoắn cuộn bóng làm giảm phản ứng ngược, dẫn đến độ chính xác và khả năng lặp lại được cải thiện.Điều này cho phép động cơ chính xác đạt được và duy trì vị trí mong muốn, rất quan trọng trong các ứng dụng đòi hỏi vị trí chính xác.
Tăng lực quay số:Các động cơ này cung cấp mô-men xoắn lớn hơn so với động cơ bước tiêu chuẩn.dẫn đến truyền mô-men xoắn được cải thiệnĐiều này cho phép động cơ lái xe tải lớn hơn hoặc vượt qua kháng cự cao hơn, làm cho nó phù hợp với các ứng dụng với yêu cầu mô-men xoắn đòi hỏi.
Khả năng tải tăng cường:Hệ thống truyền vít hình quả trong các động cơ này cung cấp khả năng chịu tải được cải thiện.cho phép động cơ xử lý tải trọng cao hơn và duy trì sự ổn định trong quá trình hoạt độngĐiều này làm cho chúng phù hợp cho các ứng dụng liên quan đến việc di chuyển tải trọng hoặc làm việc trong môi trường khó khăn.
Giảm phản ứng:Backlash đề cập đến việc chơi hoặc khoảng cách giữa vít và nốt trong hệ thống truyền tải. Cơ chế vít bóng được sử dụng trong các động cơ này giúp giảm thiểu phản ứng,dẫn đến kiểm soát chuyển động và xác định vị trí được cải thiệnSự phản ứng giảm đảm bảo rằng động cơ phản ứng chính xác với tín hiệu điều khiển, làm cho nó phù hợp với các ứng dụng đòi hỏi kiểm soát chặt chẽ chuyển động.
Hiệu quả cao hơn:Động cơ bước cuộn bóng lai cung cấp hiệu quả cao hơn so với động cơ bước truyền thống.dẫn đến cải thiện chuyển đổi năng lượng và giảm mất điệnĐiều này có nghĩa là hiệu quả tổng thể được cải thiện và tiêu thụ năng lượng thấp hơn, làm cho chúng hiệu quả hơn về chi phí và thân thiện với môi trường.
Hoạt động trơn tru:Cơ chế vít bóng cung cấp chuyển động tuyến tính mượt mà và chính xác hơn so với các hệ thống truyền tải khác.đảm bảo hiệu suất yên tĩnh và ổn định hơnDo đó, các động cơ này phù hợp cho các ứng dụng cần giảm thiểu tiếng ồn và rung động.
Độ bền và độ tin cậy:Động cơ bước xoắn hình quả cầu lai 42mm được thiết kế cho độ bền và tuổi thọ lâu dài.đảm bảo hiệu suất đáng tin cậy và nhất quán ngay cả trong điều kiện hoạt động khắt kheĐiều này dẫn đến các yêu cầu bảo trì giảm và cải thiện độ tin cậy của hệ thống.
Yêu cầu lựa chọn động cơ:
Hành động/hướng gắn
Yêu cầu về tải
¢ Các yêu cầu về đột quỵ
Các yêu cầu về gia công cuối
Các yêu cầu chính xác
Các yêu cầu phản hồi về bộ mã hóa
Các yêu cầu điều chỉnh bằng tay
Các yêu cầu về môi trường
