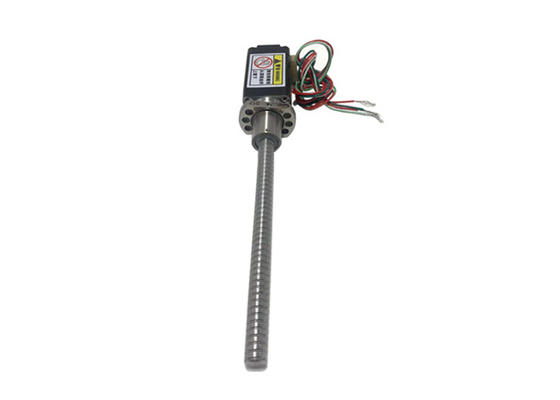

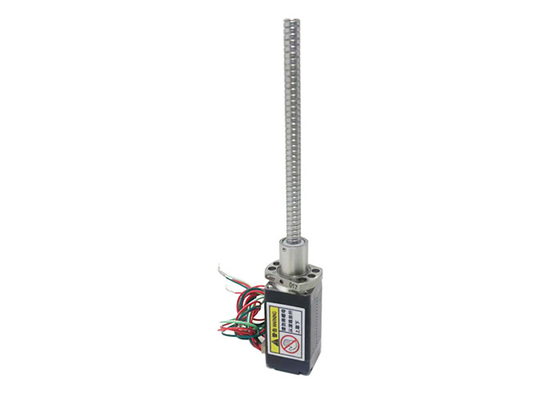

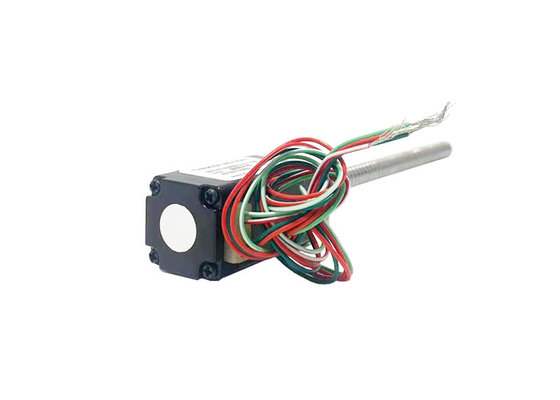

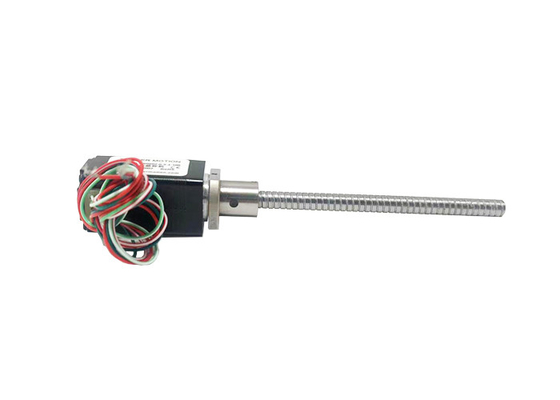

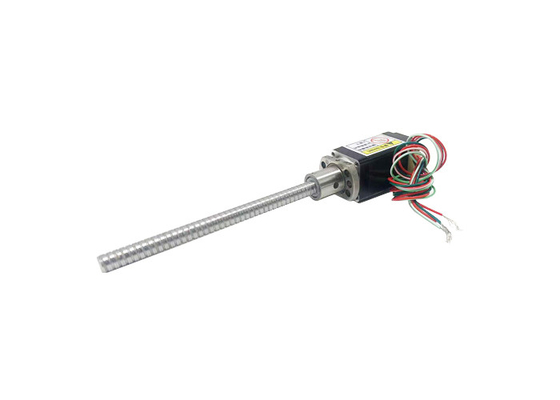

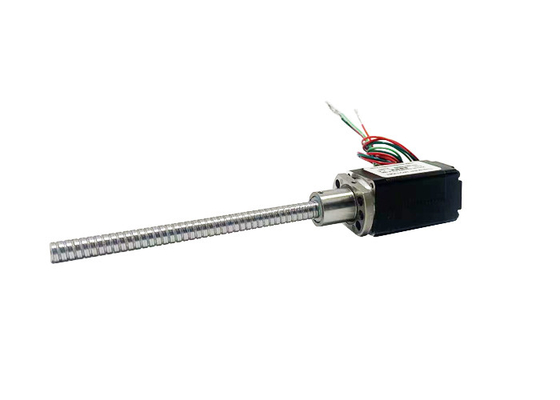

Động cơ bước trục vít bi lai Nema 8 (20mm) Góc bước 1,8° Điện áp 2,5 / 6,3V Dòng điện 0,5A,4 dây dẫn
Nguồn gốc | Trung Quốc |
---|---|
Hàng hiệu | VIC-TECH |
Chứng nhận | RoHS |
Số mô hình | VSM20BSHSM |
Số lượng đặt hàng tối thiểu | 1 đơn vị |
Giá bán | $86~$214/Unit |
chi tiết đóng gói | Gói tiêu chuẩn xuất khẩu, hoặc có thể được tùy chỉnh |
Thời gian giao hàng | 15-30 ngày làm việc |
Điều khoản thanh toán | Công Đoàn Phương Tây, T/T, L/C, MoneyGram |
Khả năng cung cấp | 1000000 Đơn vị / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xkích thước động cơ | 20 mm | Bước góc | 1,8° |
---|---|---|---|
Điện áp (V) | 2,5 / 6,3 | Hiện tại (A) | 0,5 |
Điện trở (Ôm) | 5,1 / 12,5 | Độ tự cảm (mH) | 1,5 / 4,5 |
dây dẫn | 4 | Thành phố | Thường Châu |
Nema 8 (20mm) động cơ bước cuộn hình quả cầu lai 1.8° Step Angle Voltage 2.5 / 6.3V Hiện tại 0.5A,4 dây dẫn
Nema 8 (20mm) động cơ bước lai, hai cực, 4 đầu, vít bóng, tiếng ồn thấp, tuổi thọ dài, hiệu suất cao, chứng nhận CE và RoHS.
Mô tả:
Tên sản phẩm |
Động cơ bước xoắn hình quả bóng lai 20mm |
Mô hình |
VSM20BSHSM |
Loại |
Động cơ hybrid bước |
góc bước |
1.8° |
Điện áp (V) |
2.5 / 6.3 |
Dòng điện (A) |
0.5 |
Chống (Ohm) |
5.1 / 12.5 |
Khả năng dẫn điện (mH) |
1.5 / 4.5 |
Sợi chì | 4 |
Chiều dài động cơ (mm) |
30 / 42 |
Nhiệt độ xung quanh | -20°C ~ +50°C |
Nhiệt độ tăng | 80k tối đa. |
Sức mạnh điện đệm | 1mA tối đa. @ 500V, 1KHz, 1Sec. |
Kháng cách nhiệt | 100MΩ Min. @500Vdc |
Chứng chỉ:
Các thông số điện:
Kích thước động cơ |
Điện áp/ Giai đoạn (V) |
Hiện tại/ Giai đoạn (A) |
Chống Giai đoạn (Ω) |
Khả năng dẫn điện/ Giai đoạn (mH) |
Số lượng Sợi chì |
Trọng lực rotor (g.cm)2) |
Trọng lượng động cơ (g) |
Chiều dài động cơ L (mm) |
20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
Sơ đồ đường viền bên ngoài của động cơ tiêu chuẩn VSM20BSHSM:
Ghi chú:
Chiều dài vít chì có thể được tùy chỉnh
Máy tùy chỉnh là khả thi ở cuối của vít chì
Vui lòng liên hệ với chúng tôi để biết thêm thông số kỹ thuật của vít bóng.
VSM20BSHSMBall nuts 0601 phác thảo phác thảo:
Đường cong tốc độ và lực đẩy:
20 loạt 30mm động cơ chiều dài hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy
20 loạt 42mm động cơ chiều dài hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy
Chất chì (mm) | Tốc độ tuyến tính (mm/s) | ||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Điều kiện thử nghiệm:Động cơ trực thăng, không có ramping, một nửa micro-stepping, động lực điện áp 24V
Các lĩnh vực ứng dụng:
Tự động hóa phòng thí nghiệm:Các động cơ bước xoắn bóng lai 20mm tìm thấy các ứng dụng trong các hệ thống tự động hóa phòng thí nghiệm, bao gồm robot xử lý chất lỏng, hệ thống xử lý mẫu và thiết bị phòng thí nghiệm.Chúng cho phép vị trí chính xác và chính xác của các thiết bị và mẫu, góp phần vào quy trình làm việc phòng thí nghiệm hiệu quả và đáng tin cậy.
Tự động hóa công nghiệp:Những động cơ bước này được sử dụng trong các ứng dụng tự động hóa công nghiệp khác nhau như máy chọn và đặt, hệ thống lắp ráp và hệ thống vận chuyển.Chúng cung cấp kiểm soát chính xác chuyển động và vị trí, đảm bảo hoạt động hiệu quả và đáng tin cậy trong môi trường sản xuất và sản xuất.
Các dụng cụ phân tích:Các động cơ bước vít bóng lai 20mm được sử dụng trong các dụng cụ phân tích như kính quang phổ, hệ thống sắc tố và thiết bị thử nghiệm trong phòng thí nghiệm.Chúng cho phép chuyển động chính xác và vị trí của các thành phần quang học, các giai đoạn lấy mẫu và các thiết bị đo, đảm bảo kết quả chính xác và lặp lại.
Thiết bị bán dẫn:Trong ngành công nghiệp bán dẫn, động cơ bước vít bóng lai 20mm được sử dụng trong thiết bị xử lý, sắp xếp và kiểm tra wafer.Chúng đóng một vai trò quan trọng trong việc duy trì vị trí chính xác và chuyển động trong quá trình sản xuất và thử nghiệm.
Công nghệ sinh học và khoa học sinh học:Các động cơ này được sử dụng trong các ứng dụng công nghệ sinh học và khoa học sinh học, bao gồm các dụng cụ trình tự DNA, hệ thống xử lý chất lỏng tự động và các thiết bị thao tác tế bào.Chúng cung cấp độ chính xác và kiểm soát cần thiết cho các quy trình và thí nghiệm trong phòng thí nghiệm khác nhau.
Máy chính xác:Động cơ bước vít bóng lai 20mm thường được tìm thấy trong máy móc chính xác như các giai đoạn chính xác, hệ thống định vị quang học và thiết bị đo lường.khả năng lặp lại, và chuyển động trơn tru làm cho chúng phù hợp với các ứng dụng đòi hỏi đòi hỏi độ chính xác ở cấp độ dưới micron hoặc nanomet.
Robot và điều khiển chuyển động:Những động cơ bước này được sử dụng trong các hệ thống robot nhỏ, cánh tay robot và hệ thống điều khiển chuyển động đòi hỏi chuyển động chính xác và được kiểm soát.làm cho chúng phù hợp với các ứng dụng trong nghiên cứu, giáo dục, và tự động hóa quy mô nhỏ.
Ưu điểm:
Độ chính xác vị trí cao:Cấu trúc cuộn bóng lai cho phép động cơ bước cuộn bóng lai 20mm đạt được vị trí chính xác cao và kiểm soát chuyển động.Các cơ chế vít quả cầu làm giảm khoảng trống xoay của hộp số cơ khí, cải thiện độ chính xác và khả năng lặp lại vị trí.
Khả năng tải cao:Cơ chế vít bóng có khả năng xử lý tải trọng lớn, làm cho động cơ bước vít bóng lai 20mm phù hợp với các ứng dụng cần phải mang tải trọng hơn.
Độ cứng và ổn định cao:Vít bóng cứng hơn so với cấu trúc vít truyền thống, cung cấp kiểm soát chuyển động ổn định và đáng tin cậy hơn.cải thiện sự ổn định và chính xác của hệ thống.
Hiệu quả cao:Do các đặc điểm điều khiển hiệu quả cao của vít bóng, động cơ bước vít bóng lai 20mm có hiệu quả truyền tải cao, giảm mất năng lượng và tạo ra nhiệt.
Di chuyển tốc độ cao:Động cơ bước cuộn hình cầu lai kết hợp các lợi thế của động cơ bước với các đặc điểm truyền tải của các vít hình cầu,do đó cho phép tốc độ chuyển động cao cho các ứng dụng đòi hỏi phản ứng nhanh và chuyển động tốc độ cao.
Độ chính xác định vị cao:Xây dựng vít bóng cung cấp độ chính xác định vị lặp lại cao, cho phép động cơ bước vít bóng lai 20mm đạt được vị trí lặp lại chính xác cho các ứng dụng đòi hỏi độ chính xác cao.
Động lực giữ tĩnh:Động cơ bước vít bóng lai 20 mm duy trì vị trí ngay cả trong trường hợp mất điện hoặc ngừng cung cấp điện, mà không cần thiết thiết bị phanh bổ sung.
Hệ thống điều khiển đơn giản:Các động cơ bước xoắn hình quả cầu lai 20 mm thường hoạt động theo hệ thống điều khiển vòng tròn mở,loại bỏ nhu cầu về các thiết bị phản hồi vị trí bổ sung và đơn giản hóa thiết kế và lắp đặt hệ thống điều khiển.
Yêu cầu lựa chọn động cơ:
Hành động/hướng gắn
Yêu cầu về tải
¢ Các yêu cầu về đột quỵ
Các yêu cầu về gia công cuối
Các yêu cầu chính xác
Các yêu cầu phản hồi về bộ mã hóa
Các yêu cầu điều chỉnh bằng tay
Các yêu cầu về môi trường
