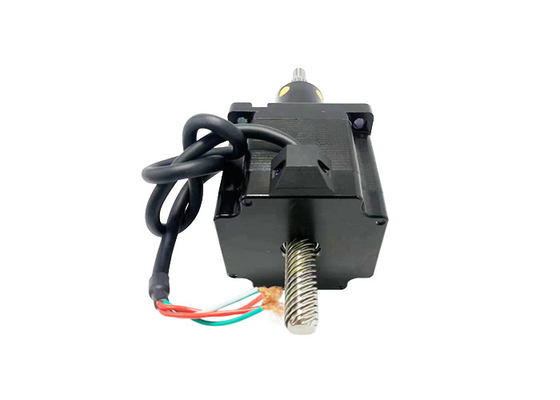

Động cơ bước hybrid Nema 34 (86mm), lưỡng cực, 4 chân, vít me ACME, độ ồn thấp, tuổi thọ cao, thiết bị y tế
Nguồn gốc | Trung Quốc |
---|---|
Hàng hiệu | VIC-TECH |
Chứng nhận | RoHS |
Số mô hình | VSM86HSM |
Số lượng đặt hàng tối thiểu | 1 đơn vị |
Giá bán | $100~$171/Unit |
chi tiết đóng gói | Gói tiêu chuẩn xuất khẩu, hoặc có thể được tùy chỉnh |
Thời gian giao hàng | 15-30 ngày làm việc |
Điều khoản thanh toán | Công Đoàn Phương Tây, T/T, L/C, MoneyGram |
Khả năng cung cấp | 1000000 Đơn vị / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xkích thước động cơ | 86mm | Bước góc | 1,8° |
---|---|---|---|
Điện áp (V) | 3/4.8 | Hiện tại (A) | 6 |
Điện trở (Ôm) | 0,5 / 0,8 | Độ tự cảm (mH) | 4/8,5 |
dây dẫn | 4 | Thành phố | Thường Châu |
Nema 34 (86mm) động cơ bước lai, hai cực, 4 dẫn, vít dẫn ACME, tiếng ồn thấp, tuổi thọ dài, thiết bị hình thành

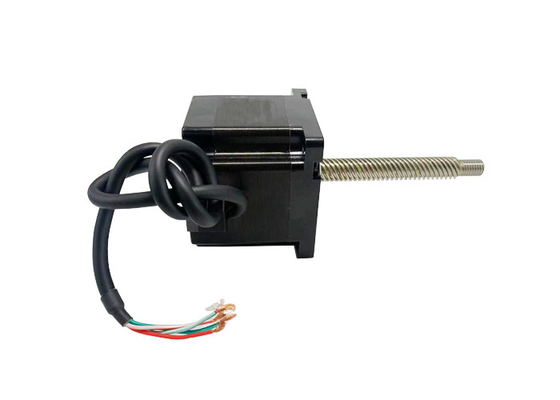

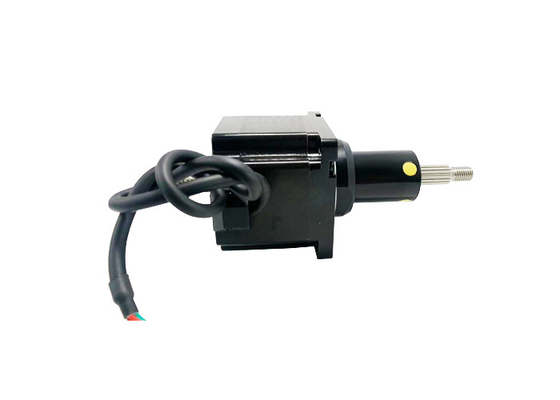

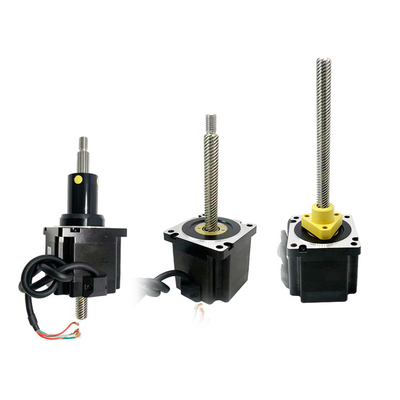

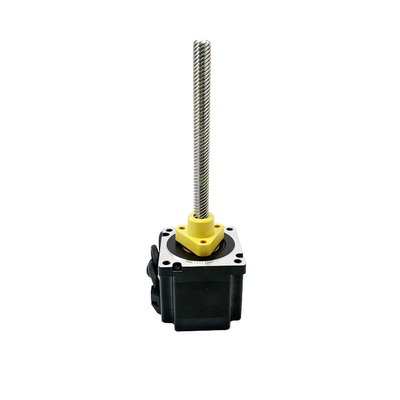

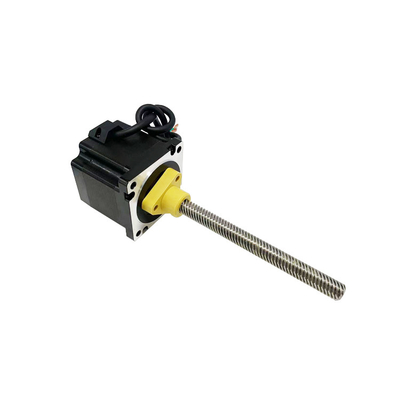

Động cơ bước lai 86mm này có sẵn trong ba loại: được điều khiển bên ngoài, trục xuyên và trục cố định.
Động cơ bước ACME chuyển động xoay sang chuyển động tuyến tính, với việc sử dụng vít dẫn; vít dẫn có các kết hợp đường kính và chì khác nhau,để đáp ứng các yêu cầu ứng dụng khác nhau.
Động cơ bước vít chì thường được sử dụng trong các ứng dụng đòi hỏi chuyển động tuyến tính chính xác, tiếng ồn thấp, hiệu quả chi phí cao, chẳng hạn như thiết bị y tế, thiết bị viễn thông, v.v.
ThinkerMotion cung cấp đầy đủ các loại động cơ bước vít dẫn (NEMA 8, NEMA11, NEMA14, NEMA17, NEMA23, NEMA24, NEMA34) với phạm vi tải từ 30N đến 2400N và có 3 loại có sẵn (bên ngoài, bị giam giữ,không bị giam cầm). Tùy chỉnh có thể được xử lý theo yêu cầu, chẳng hạn như chiều dài vít & cuối vít, phanh từ tính, mã hóa, hạt chống phản ứng, vv; và vít dẫn cũng có thể được phủ Teflon theo yêu cầu.
Mô tả:
Tên sản phẩm |
Động cơ bước lai 86mm |
Mô hình |
VSM86HSM |
Loại |
Động cơ hybrid bước |
góc bước |
1.8° |
Điện áp (V) |
3/4.8 |
Dòng điện (A) |
6 |
Chống (Ohm) |
0.5/0.8 |
Khả năng dẫn điện (mH) |
4/8.5 |
Sợi chì | 4 |
Chiều dài động cơ (mm) |
76/114 |
Nhiệt độ xung quanh | -20°C ~ +50°C |
Nhiệt độ tăng | 80k tối đa. |
Sức mạnh điện đệm | 1mA tối đa. @ 500V, 1KHz, 1Sec. |
Kháng cách nhiệt | 100MΩ Min. @500Vdc |
Chứng chỉ:
Các thông số điện:
Kích thước động cơ |
Điện áp / Giai đoạn (V) |
Hiện tại / Giai đoạn (A) |
Kháng chiến / Giai đoạn (Ω) |
Khả năng dẫn điện / Giai đoạn (mH) |
Số lượng Sợi chì |
Trọng lực rotor (g.cm)2) |
Trọng lượng động cơ (g) |
Chiều dài động cơ L (mm) |
86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
Thông số kỹ thuật và các thông số hiệu suất của vít chì:
Chiều kính (mm) |
Chất chì (mm) |
Bước (mm) |
Khóa lực tự khóa (N) |
15.875 | 2.54 | 0.0127 | 2000 |
15.875 | 3.175 | 0.015875 | 1500 |
15.875 | 6.35 | 0.03175 | 200 |
15.875 | 12.7 | 0.0635 | 50 |
15.875 | 25.4 | 0.127 | 20 |
Lưu ý: Để biết thêm thông số kỹ thuật của vít chì, vui lòng liên hệ với chúng tôi.
Sơ đồ đường viền bên ngoài của động cơ tiêu chuẩn VSM86HSM:
Ghi chú:
Chiều dài vít chì có thể được tùy chỉnh
Máy tùy chỉnh là khả thi ở cuối của vít chì
Các động cơ hybrid bước 86mm mô hình phác thảo động cơ gắn liền tiêu chuẩn:
Ghi chú:
Máy tùy chỉnh là khả thi ở cuối của vít chì
Đột quỵ S (mm) |
Chiều A (mm) |
Kích thước B (mm) | |
L = 76 | L = 114 | ||
12.7 | 29.7 | 0 | 0 |
19.1 | 36.1 | 2.1 | 0 |
25.4 | 42.4 | 8.4 | 0 |
31.8 | 48.8 | 14.8 | 0 |
38.1 | 55.1 | 21.1 | 0 |
50.8 | 67.8 | 33.8 | 0 |
63.5 | 80.5 | 46.5 | 8.5 |
86mm Hybrid Stepper Motor tiêu chuẩn thông qua cố định Motor phác thảo bản vẽ:
Ghi chú:
Chiều dài vít chì có thể được tùy chỉnh
Máy tùy chỉnh là khả thi ở cuối của vít chì
Đường cong tốc độ và lực đẩy:
86 dòng 76mm động cơ chiều dài hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy hiện tại (vít dẫn Φ15.88mm)
86 series 114mm Motor chiều dài hai cực Chopper drive
100% tần số xung và đường cong lực đẩy hiện tại (vít dẫn Φ15.88mm)
Chất chì (mm) | Tốc độ tuyến tính (mm/s) | |||||||||
2.54 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 12.7 |
3.175 | 1.5875 | 3.175 | 4.7625 | 6.35 | 7.9375 | 9.525 | 11.1125 | 12.7 | 14.2875 | 15.875 |
6.35 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 | 31.75 |
12.7 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 | 63.5 |
25.4 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | 127 |
Điều kiện thử nghiệm:
Chopper drive, không có ramping, nửa micro-stepping, ổ điện áp 40V
Các lĩnh vực ứng dụng:
Máy công cụ CNC:Các động cơ bước lai 86mm được sử dụng rộng rãi trong các công cụ máy CNC để kiểm soát chuyển động và vị trí của các công cụ cắt để nhận ra các hoạt động gia công chính xác cao.
Thiết bị tự động hóa:Các động cơ bước lai 86mm có thể được sử dụng trong các thiết bị tự động hóa khác nhau, chẳng hạn như máy đóng gói tự động, hệ thống phân loại tự động, dây chuyền sản xuất tự động, vv.để điều khiển chuyển động và vị trí.
in 3D:Trong lĩnh vực in 3D, động cơ bước lai 86mm được sử dụng để điều khiển vị trí và chuyển động của đầu in để thực hiện các hoạt động in chính xác.
Thiết bị y tế:Động cơ bước lai 86mm được sử dụng rộng rãi trong các thiết bị y tế, chẳng hạn như máy bơm ống tiêm y tế, robot y tế, thiết bị quét y tế, v.v. để kiểm soát vị trí chính xác và kiểm soát chuyển động.
Thiết bị viễn thông:Động cơ bước lai 86mm có thể được sử dụng để định vị và điều khiển chính xác trong thiết bị viễn thông, chẳng hạn như hệ thống định vị của ăng-ten truyền thông,kiểm soát chính xác thiết bị sợi quang.
Máy móc:Trong ngành dệt may, động cơ bước lai 86mm có thể được sử dụng để điều khiển máy quay, máy vải và các thiết bị khác để đảm bảo độ chính xác và ổn định của quy trình dệt may.
Robot:Các động cơ bước lai 86mm có thể được sử dụng trong nhiều ứng dụng robot, bao gồm robot công nghiệp, robot dịch vụ, robot cộng tác, v.v., để di chuyển và vận hành chính xác.
Hệ thống lưu trữ tự động:Trong các hệ thống lưu trữ và hậu cần tự động, động cơ bước lai 86mm có thể được sử dụng để điều khiển băng chuyền, thang máy,Máy xếp chồng và các thiết bị khác để đạt được vị trí chính xác và xử lý các mặt hàng.
Ưu điểm:
Di chuyển mượt mà và chính xác:Động cơ bước lai 86mm có thể đạt được chuyển động mượt mà và chính xác do độ phân giải bước vốn có của chúng. Điều này cho phép định vị chính xác và chuyển động mượt mà,Giảm nguy cơ rung động và đảm bảo hiệu suất chất lượng cao.
Vòng xoắn cao ở tốc độ thấp:Các động cơ bước lai cung cấp mô-men xoắn cao ngay cả ở tốc độ thấp, làm cho chúng phù hợp với các ứng dụng đòi hỏi mô-men xoắn giữ hoặc khởi động mạnh.Đặc điểm này đặc biệt có lợi trong các tình huống mà động cơ cần phải duy trì vị trí chống lại các lực lượng bên ngoài.
Phạm vi phân giải bước rộng:Động cơ bước lai 86mm cung cấp một loạt các độ phân giải bước, cho phép kiểm soát chuyển động tốt. Bằng cách sử dụng các kỹ thuật microstepping, động cơ có thể chia từng bước thành các bước con nhỏ hơn,dẫn đến chuyển động mượt mà hơn và nâng cao độ chính xác vị trí.
Dễ lái và điều khiển: Động cơ bước lai có kiến trúc điều khiển và điều khiển đơn giản, thường sử dụng tín hiệu xung và hướng.Điều này làm cho chúng dễ dàng để tích hợp vào các hệ thống điều khiển khác nhau, giảm sự phức tạp và thời gian phát triển.
Độ tin cậy và độ bền cao:Động cơ bước lai 86mm được biết đến với độ bền và tuổi thọ hoạt động dài của chúng. Chúng có thể chịu được điều kiện hoạt động đòi hỏi, chẳng hạn như biến đổi nhiệt độ và căng thẳng cơ học,mà không ảnh hưởng đến hiệu suất.
Giải pháp hiệu quả về chi phí:Động cơ bước lai cung cấp một giải pháp hiệu quả về chi phí so với các công nghệ điều khiển chuyển động khác, chẳng hạn như động cơ servo.làm cho chúng phù hợp với các ứng dụng mà các cân nhắc ngân sách là quan trọng.
Ứng dụng đa năng:Các động cơ bước lai 86mm tìm thấy các ứng dụng trong các ngành công nghiệp khác nhau, bao gồm robot, tự động hóa, sản xuất, in 3D, thiết bị y tế và nhiều hơn nữa.Tính linh hoạt của chúng cho phép chúng được sử dụng trong một loạt các ứng dụng đòi hỏi vị trí chính xác và điều khiển.
Yêu cầu lựa chọn động cơ:
Hành động/hướng gắn
Yêu cầu về tải
¢ Các yêu cầu về đột quỵ
Các yêu cầu về gia công cuối
Các yêu cầu chính xác
Các yêu cầu phản hồi về bộ mã hóa
Các yêu cầu điều chỉnh bằng tay
Các yêu cầu về môi trường
