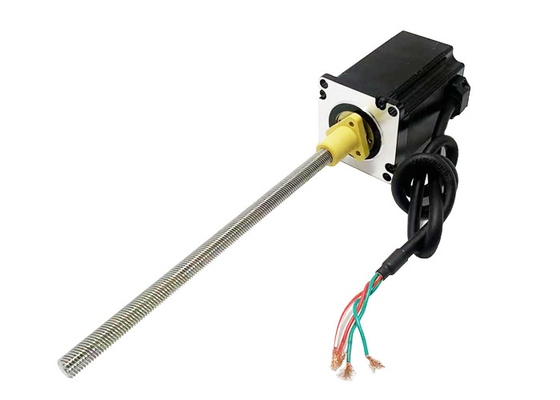

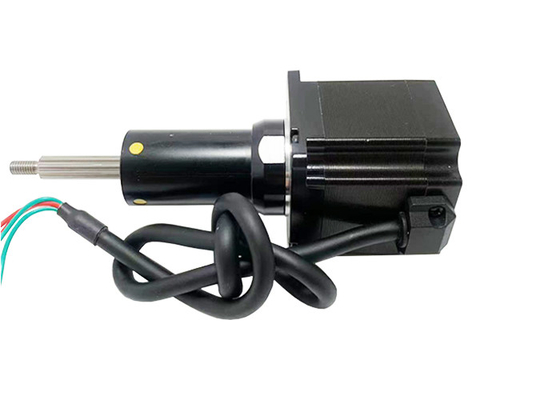

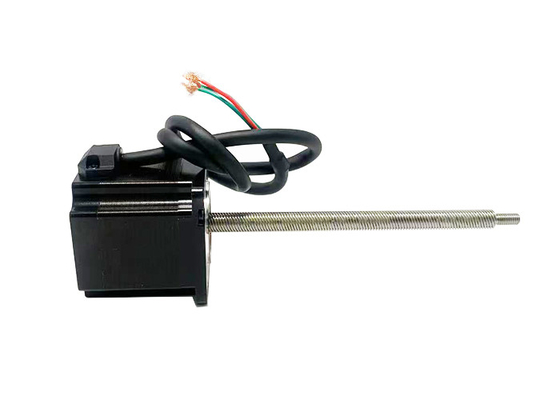

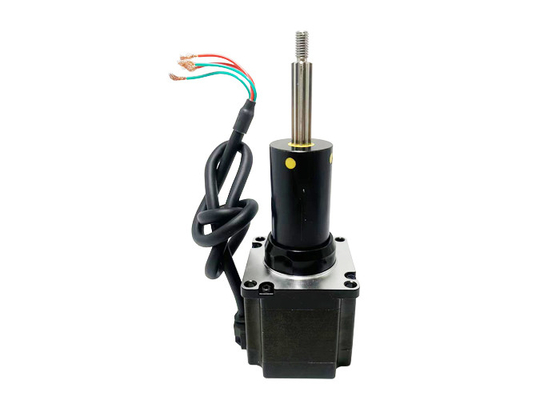

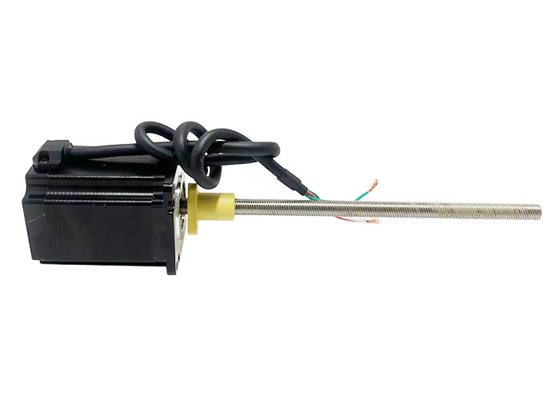

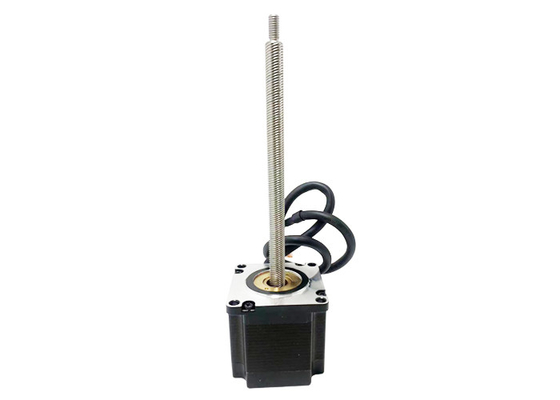

Động cơ bước hybrid Nema 23 (57mm), lưỡng cực, 4 chân, trục vít me ACME, độ ồn thấp, tuổi thọ cao, hiệu suất cao.
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | VIC-TECH |
| Chứng nhận | RoHS |
| Số mô hình | VSM57HSM |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | $40~$94/Unit |
| chi tiết đóng gói | Gói tiêu chuẩn xuất khẩu, hoặc có thể được tùy chỉnh |
| Thời gian giao hàng | 15-30 ngày làm việc |
| Điều khoản thanh toán | Công Đoàn Phương Tây, T/T, L/C, MoneyGram |
| Khả năng cung cấp | 1000000 Đơn vị / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| kích thước động cơ | 57mm | Bước góc | 1,8° |
|---|---|---|---|
| Điện áp (V) | 2.3/3/3.1/3.8 | Hiện tại (A) | 3/4 |
| Điện trở (Ôm) | 0,75/1/0,78/0,95 | Độ tự cảm (mH) | 2.5/4.5/3.3/4.5 |
| dây dẫn | 4 | Thành phố | Thường Châu |
| Làm nổi bật | Động cơ bước lai hiệu suất cao |
||
Mô tả sản phẩm
Nema 23 (57mm) động cơ bước lai, hai cực, 4 dẫn, vít dẫn ACME, tiếng ồn thấp, tuổi thọ dài, hiệu suất cao.

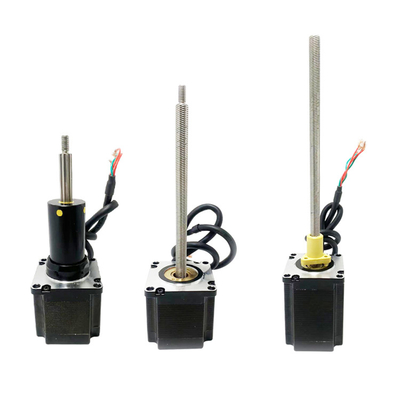

Động cơ bước lai 57mm này có sẵn trong ba loại: được điều khiển bên ngoài, trục xuyên và trục cố định.
Động cơ này có sẵn trong kích thước 20mm, 28mm, 35mm, 42mm, 57mm, 86mm
Chiều dài bước, 0,001524mm ~ 0,127mm
Hiệu suất Động lực tối đa lên đến 240kg, tăng nhiệt độ thấp, rung động thấp, tiếng ồn thấp, tuổi thọ dài (lên đến 5 triệu chu kỳ), độ chính xác định vị cao (lên đến ± 0,01 mm)
Mô tả:
|
Tên sản phẩm |
Động cơ bước lai 57mm |
|
Mô hình |
VSM57HSM |
|
Loại |
Động cơ hybrid bước |
|
góc bước |
1.8° |
|
Điện áp (V) |
2.3 / 3 / 3.1 / 3.8 |
|
Dòng điện (A) |
3/4 |
|
Chống (Ohm) |
0.75 / 1 / 0.78 / 0.95 |
|
Khả năng dẫn điện (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
| Sợi chì | 4 |
|
Chiều dài động cơ (mm) |
45 / 55 / 65 / 75 |
| Nhiệt độ xung quanh | -20°C ~ +50°C |
| Nhiệt độ tăng | 80k tối đa. |
| Sức mạnh điện đệm | 1mA tối đa. @ 500V, 1KHz, 1Sec. |
| Kháng cách nhiệt | 100MΩ Min. @500Vdc |
Chứng chỉ:
Các thông số điện:
| Kích thước động cơ |
Điện áp / Giai đoạn (V) |
Hiện tại / Giai đoạn (A) |
Kháng chiến / Giai đoạn (Ω) |
Khả năng dẫn điện / Giai đoạn (mH) |
Số lượng Sợi chì |
Trọng lực rotor (g.cm)2) |
Trọng lượng động cơ (g) |
Chiều dài động cơ L (mm) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
Thông số kỹ thuật và các thông số hiệu suất của vít chì:
|
Chiều kính (mm) |
Chất chì (mm) |
Bước (mm) |
Khóa lực tự khóa (N) |
| 9.525 | 1.27 | 0.00635 | 800 |
| 9.525 | 2.54 | 0.0127 | 300 |
| 9.525 | 5.08 | 0.0254 | 90 |
| 9.525 | 10.16 | 0.0508 | 30 |
| 9.525 | 25.4 | 0.127 | 6 |
Lưu ý: Để biết thêm thông số kỹ thuật của vít chì, vui lòng liên hệ với chúng tôi.
Sơ đồ đường viền bên ngoài của động cơ tiêu chuẩn VSM57HSM:
Ghi chú:
Chiều dài vít chì có thể được tùy chỉnh
Máy tùy chỉnh là khả thi ở cuối của vít chì
Hình vẽ phác thảo mô-tô gắn liền tiêu chuẩn của động cơ bước lai 57mm:
Ghi chú:
Máy tùy chỉnh là khả thi ở cuối của vít chì
|
Đột quỵ S (mm) |
Chiều A (mm) |
Kích thước B (mm) | |||
| L = 45 | L = 55 | L = 65 | L = 75 | ||
| 12.7 | 24.1 | 1.1 | 0 | 0 | 0 |
| 19.1 | 30.5 | 7.5 | 0 | 0 | 0 |
| 25.4 | 36.8 | 13.8 | 4.8 | 0 | 0 |
| 31.8 | 43.2 | 20.2 | 11.2 | 0.2 | 0 |
| 38.1 | 49.5 | 26.5 | 17.5 | 6.5 | 0 |
| 50.8 | 62.2 | 39.2 | 30.2 | 19.2 | 9.1 |
| 63.5 | 74.9 | 51.9 | 42.9 | 31.9 | 21.9 |
57mm Hybrid Stepper Motor tiêu chuẩn thông qua cố định mô-tô phác thảo:
Ghi chú:
Chiều dài vít chì có thể được tùy chỉnh
Máy tùy chỉnh là khả thi ở cuối của vít chì
Đường cong tốc độ và lực đẩy:
57 loạt 45mm động cơ chiều dài lưỡng cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy hiện tại (Φ9.525mm vít dẫn)
57 loạt 55mm chiều dài động cơ hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy hiện tại (Φ9.525mm vít dẫn)
| Chất chì (mm) | Tốc độ tuyến tính (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
Điều kiện thử nghiệm:
Chopper drive, không có ramping, nửa micro-stepping, ổ điện áp 40V
57 series 65mm Motor chiều dài hai cực Chopper drive
100% tần số xung và đường cong lực đẩy hiện tại (Φ9.525mm vít dẫn)
57 dòng 75mm chiều dài động cơ hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy hiện tại (Φ9.525mm vít dẫn)
| Chất chì (mm) | Tốc độ tuyến tính (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
Điều kiện thử nghiệm:
Chopper drive, không có ramping, nửa micro-stepping, ổ điện áp 40V
Các lĩnh vực ứng dụng:
in 3D:Các động cơ bước lai 57mm được sử dụng rộng rãi trong máy in 3D để kiểm soát vị trí và chuyển động của đầu in.
Máy công cụ CNC:Trong máy công cụ CNC, động cơ bước lai 57mm được sử dụng để điều khiển chuyển động của các công cụ cắt cho các hoạt động gia công chính xác.
Thiết bị tự động hóa:Động cơ bước lai 57mm có thể được sử dụng trong nhiều thiết bị tự động hóa khác nhau, chẳng hạn như máy đóng gói tự động, hệ thống phân loại tự động, dây chuyền lắp ráp tự động, v.v.để điều khiển chuyển động và vị trí.
Máy móc:Trong ngành dệt may, động cơ bước lai 57mm có thể được sử dụng để điều khiển máy quay, máy vải và các thiết bị khác để đảm bảo độ chính xác và ổn định của quy trình dệt may.
Thiết bị y tế:Động cơ bước lai 57mm được sử dụng rộng rãi trong thiết bị y tế như máy bơm ống tiêm y tế, robot y tế, thiết bị quét hình ảnh, v.v. để kiểm soát vị trí chính xác và kiểm soát chuyển động.
Robot:Các động cơ bước lai 57mm được sử dụng trong nhiều ứng dụng robot, bao gồm robot công nghiệp, robot dịch vụ, robot hợp tác, v.v., để chuyển động và thao tác chính xác.
Hệ thống lưu trữ tự động:Trong các hệ thống lưu trữ và hậu cần tự động, động cơ bước lai 57mm có thể được sử dụng để điều khiển băng chuyền, thang máy,thang máy xếp chồng và các thiết bị khác để đạt được vị trí chính xác và xử lý các mặt hàng.
Đây chỉ là một số ứng dụng điển hình của động cơ bước lai 57mm, và thực tế chúng được sử dụng rộng rãi trong nhiều lĩnh vực khác, bao gồm thiết bị in, hệ thống an ninh,dụng cụ chính xác, và vân vân.
Ưu điểm:
Tỷ lệ mô-men xoắn lớn:Mặc dù kích thước nhỏ gọn, động cơ bước lai 57mm có thể cung cấp mô-men xoắn cao. Điều này làm cho chúng phù hợp với các ứng dụng có không gian hạn chế, nhưng mô-men xoắn cao là cần thiết.
Điều khiển vòng tròn mở:Các động cơ bước lai có thể hoạt động trong một hệ thống điều khiển vòng mở, có nghĩa là chúng không yêu cầu các thiết bị phản hồi vị trí như bộ mã hóa.Điều này đơn giản hóa hệ thống kiểm soát và giảm chi phí tổng thể.
Định vị chính xác:Động cơ bước lai cung cấp khả năng định vị chính xác do độ phân giải bước vốn có của chúng. Chúng có thể di chuyển theo từng bước nhỏ, cho phép định vị chính xác và lặp lại.
Hoạt động trơn tru:Các động cơ bước lai có thể đạt được hoạt động trơn tru, đặc biệt là khi được điều khiển bằng các kỹ thuật microstepping.dẫn đến chuyển động mượt mà hơn và giảm rung động.
Thời gian phản ứng nhanh:Động cơ bước lai có thời gian phản ứng nhanh, cho phép tăng tốc và giảm tốc nhanh.
Độ tin cậy và độ bền cao:Các động cơ bước lai được biết đến với độ bền và độ tin cậy của chúng. Chúng có tuổi thọ hoạt động dài, yêu cầu bảo trì thấp và có thể chịu được điều kiện hoạt động khắc nghiệt.
Giải pháp hiệu quả về chi phí:So với các công nghệ điều khiển chuyển động khác như động cơ servo, động cơ bước lai thường cung cấp một giải pháp hiệu quả hơn về chi phí.Chúng cung cấp sự cân bằng tốt giữa hiệu suất và giá cả phải chăng.
Tích hợp dễ dàng:Động cơ bước lai có sẵn rộng rãi và tương thích với các hệ thống điện tử và điều khiển khác nhau. Chúng có thể dễ dàng tích hợp vào các loại máy móc và thiết lập tự động hóa khác nhau.
Hiệu quả năng lượng:Động cơ hybrid bước tiêu thụ năng lượng chỉ khi chúng đang di chuyển, làm cho chúng tiết kiệm năng lượng. Khi chúng không di chuyển, chúng không yêu cầu năng lượng liên tục, góp phần tiết kiệm năng lượng tổng thể.
Yêu cầu lựa chọn động cơ:
Hành động/hướng gắn
Yêu cầu về tải
¢ Các yêu cầu về đột quỵ
Các yêu cầu về gia công cuối
Các yêu cầu chính xác
Các yêu cầu phản hồi về bộ mã hóa
Các yêu cầu điều chỉnh bằng tay
Các yêu cầu về môi trường
