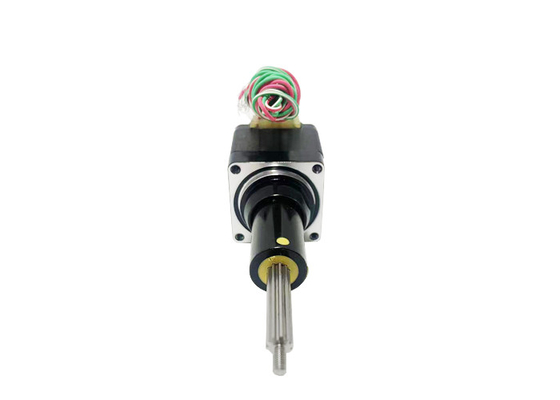

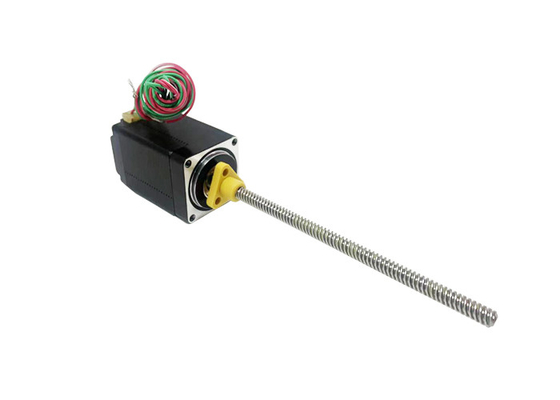

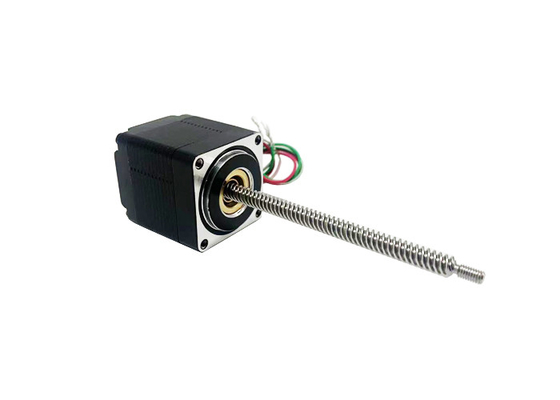

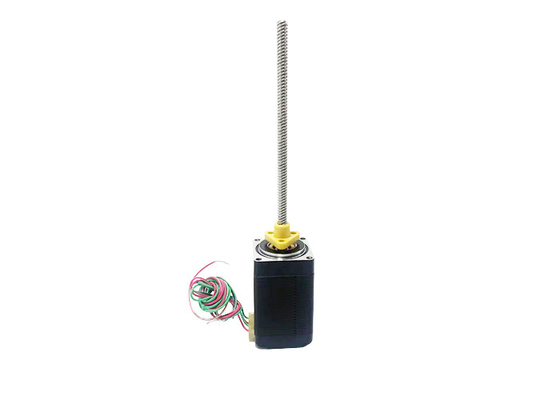

Động cơ bước hybrid Nema 11 (28mm), lưỡng cực, 4 chân, trục vít me ACME, độ ồn thấp, tuổi thọ cao, hiệu suất cao.
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | VIC-TECH |
| Chứng nhận | RoHS |
| Số mô hình | VSM28HSM |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | $31~$80/Unit |
| chi tiết đóng gói | Gói tiêu chuẩn xuất khẩu, hoặc có thể được tùy chỉnh |
| Thời gian giao hàng | 15-30 ngày làm việc |
| Điều khoản thanh toán | Công Đoàn Phương Tây, T/T, L/C, MoneyGram |
| Khả năng cung cấp | 1000000 Đơn vị / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| kích thước động cơ | 28mm | Bước góc | 1,8° |
|---|---|---|---|
| Điện áp (V) | 2.1/3.7 | Hiện tại (A) | 1 |
| Điện trở (Ôm) | 2.1/3.7 | Độ tự cảm (mH) | 1,5 / 2,3 |
| dây dẫn | 4 | Thành phố | Thường Châu |
Mô tả sản phẩm
Nema 11 (28mm) động cơ bước lai, hai cực, 4 dẫn, vít dẫn ACME, tiếng ồn thấp, tuổi thọ dài, hiệu suất cao.

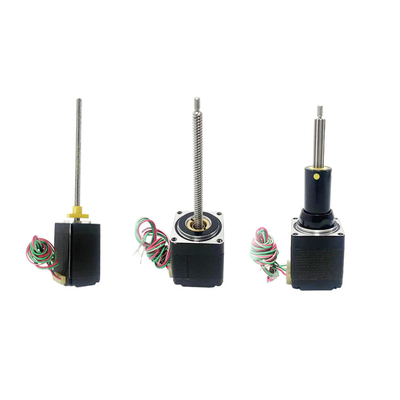

Động cơ bước lai 28mm này có sẵn trong ba loại: được điều khiển bên ngoài, trục xuyên và trục cố định.
Động lực tối đa lên đến 240kg, tăng nhiệt độ thấp, rung động thấp, tiếng ồn thấp, tuổi thọ dài (lên đến 5 triệu chu kỳ) và độ chính xác định vị cao (lên đến ± 0,01 mm)
Sơ đồ đường viền bên ngoài của động cơ tiêu chuẩn VSM28HSM:
Ghi chú:
Chiều dài vít chì có thể được tùy chỉnh
Máy tùy chỉnh là khả thi ở cuối của vít chì
Mô tả:
|
Tên sản phẩm |
Động cơ bước lai 28mm |
|
Mô hình |
VSM28HSM |
|
Loại |
Động cơ hybrid bước |
|
góc bước |
1.8° |
|
Điện áp (V) |
2.1 / 3.7 |
|
Dòng điện (A) |
1 |
|
Chống (Ohm) |
2.1 / 3.7 |
|
Khả năng dẫn điện (mH) |
1.5 /2.3 |
| Sợi chì | 4 |
|
Chiều dài động cơ (mm) |
35/45 |
| Nhiệt độ xung quanh | -20°C ~ +50°C |
| Nhiệt độ tăng | 80k tối đa. |
| Sức mạnh điện đệm | 1mA tối đa. @ 500V, 1KHz, 1Sec. |
| Kháng cách nhiệt | 100MΩ Min. @500Vdc |
Chứng chỉ:
Các thông số điện:
| Kích thước động cơ |
Điện áp/ Giai đoạn (V) |
Hiện tại/ Giai đoạn (A) |
Chống Giai đoạn (Ω) |
Khả năng dẫn điện/ Giai đoạn (mH) |
Số lượng Sợi chì |
Trọng lực rotor (g.cm)2) |
Trọng lượng động cơ |
Chiều dài động cơ L (mm) |
| 28 | 2.1 | 1 | 2.1 | 1.5 | 4 | 9 | 120 |
34 |
| 28 | 3.7 | 1 | 3.7 | 2.3 | 4 | 13 | 180 |
45
|
Thông số kỹ thuật và các thông số hiệu suất của vít chì:
|
Chiều kính (mm) |
Chất chì (mm) |
Bước (mm) |
Khóa lực tự khóa (N) |
| 4.76 | 0.635 | 0.003175 | 100 |
| 4.76 | 1.27 | 0.00635 | 40 |
| 4.76 | 2.54 | 0.0127 | 10 |
| 4.76 | 5.08 | 0.0254 | 1 |
| 4.76 | 10.16 | 0.0508 | 0 |
Lưu ý: Để biết thêm thông số kỹ thuật của vít chì, vui lòng liên hệ với chúng tôi.
Các động cơ hybrid bước 28mm mô hình phác thảo động cơ trói buộc tiêu chuẩn:
Ghi chú:
Máy tùy chỉnh là khả thi ở cuối của vít chì
|
Đột quỵ S (mm) |
Chiều A (mm) |
Kích thước B (mm) | |
| L = 34 | L = 42 | ||
| 12.7 | 19.8 | 6.5 | 0 |
| 19.1 | 26.2 | 12.9 | 0 |
| 25.4 | 32.5 | 19.2 | 5.9 |
| 31.8 | 38.9 | 25.6 | 12.3 |
| 38.1 | 45.2 | 31.9 | 18.6 |
| 50.8 | 57.9 | 44.6 | 31.3 |
| 63.5 | 70.6 | 57.3 | 44 |
28mm Hybrid Stepper Motor tiêu chuẩn thông qua cố định mô-tô phác thảo:
Ghi chú:
Chiều dài vít chì có thể được tùy chỉnh
Máy tùy chỉnh là khả thi ở cuối của vít chì
Đường cong tốc độ và lực đẩy:
28 loạt 34mm động cơ chiều dài hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy hiện tại (vít dẫn 4,76mm)
28 loạt 45mm động cơ chiều dài hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy hiện tại (vít dẫn 4,76mm)
| Chất chì (mm) | Tốc độ tuyến tính (mm/s) | |||||||||
| 0.635 | 0.635 | 1.27 | 1.905 | 2.54 | 3.175 | 3.81 | 4.445 | 5.08 | 5.715 | 11.43 |
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 22.86 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 | 45.72 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 | 91.44 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 | 182.88 |
Điều kiện thử nghiệm:
Động cơ trực thăng, không có ramping, một nửa micro-stepping, động lực điện áp 24V
Các lĩnh vực ứng dụng:
Robot:Các động cơ bước lai được sử dụng rộng rãi trong robot. Chúng có thể được sử dụng để điều khiển các khớp của robot, cung cấp điều khiển vị trí chính xác và mô-men xoắn cao.Các ứng dụng robot bao gồm robot công nghiệp, robot dịch vụ, robot y tế, vv
Thiết bị tự động hóa:Các động cơ bước lai cũng có thể được sử dụng trong nhiều thiết bị tự động hóa khác nhau, chẳng hạn như máy đóng gói tự động, dây chuyền sản xuất tự động, máy in, máy dệt và hơn thế nữa.Chúng cung cấp điều khiển vị trí chính xác, chuyển động tốc độ cao và hiệu suất đáng tin cậy.
Máy in 3D:Các động cơ bước lai đóng một vai trò quan trọng trong máy in 3D. Chúng có thể được sử dụng để điều khiển vị trí và tốc độ của đầu in để in chính xác cao.Động cơ bước lai trong máy in 3D cung cấp vị trí chính xác và chuyển động trơn tru để đảm bảo chất lượng in.
Thiết bị y tế:Các động cơ bước lai cũng thường được sử dụng trong các thiết bị y tế. Ví dụ, chúng có thể được sử dụng trong thiết bị hình ảnh y tế, robot phẫu thuật, ống tiêm, xử lý mẫu tự động và nhiều hơn nữa.Động cơ bước lai cung cấp vị trí chính xác và kiểm soát chuyển động trong các thiết bị này để đáp ứng các yêu cầu của ngành y tế về độ chính xác và độ tin cậy cao.
Thiết bị ô tô:Động cơ bước lai cũng được sử dụng trong một loạt các thiết bị ô tô. Chúng có thể được sử dụng trong các dây chuyền lắp ráp tự động trong sản xuất ô tô,cũng như trong các hệ thống điều khiển khác nhau bên trong xeCác động cơ bước lai cung cấp điều khiển vị trí chính xác cao và hiệu suất đáng tin cậy trong thiết bị ô tô.
Ưu điểm:
Độ chính xác cao:Động cơ bước lai cho phép điều khiển vị trí chính xác cao. Chúng thường có độ phân giải góc bước cao, cho phép các bước nhỏ và định vị vị trí chính xác.Điều này làm cho chúng rất phù hợp cho các ứng dụng đòi hỏi kiểm soát chuyển động tinh tế.
Hiệu suất tốt ở tốc độ thấpCác động cơ bước lai hoạt động tốt ở tốc độ thấp. Chúng có thể cung cấp mô-men xoắn cao, giúp dễ dàng đối phó với các ứng dụng đòi hỏi mô-men xoắn khởi động cao hoặc chạy ở tốc độ thấp.Điều này làm cho chúng hữu ích trong các kịch bản đòi hỏi điều khiển chính xác và chuyển động chậm.
Kiểm soát đơn giản:Các động cơ bước lai có điều khiển động cơ tương đối đơn giản. Chúng thường được điều khiển bằng vòng lặp mở và không yêu cầu cảm biến phản hồi, làm giảm sự phức tạp và chi phí của hệ thống.Kiểm soát vị trí chính xác và kiểm soát tốc độ của động cơ bước có thể đạt được với mạch truyền động thích hợp.
Độ tin cậy cao:Động cơ bước lai cung cấp độ tin cậy và độ bền cao.Chúng thường được sản xuất với thiết kế từ tính mạnh mẽ và vật liệu chất lượng cao để duy trì hiệu suất ổn định trong thời gian hoạt động dài và khởi động lặp đi lặp lạiĐiều này làm cho chúng phù hợp cho các ứng dụng đòi hỏi thời gian chạy dài và độ tin cậy cao.
Phản ứng nhanh và hiệu suất năng động:Động cơ bước lai có thời gian phản ứng nhanh, cho phép thay đổi vị trí chính xác trong một khoảng thời gian ngắn.và có thể đối phó với những thay đổi tải đột ngộtĐiều này làm cho chúng phù hợp với các ứng dụng đòi hỏi phản ứng nhanh và hiệu suất động lực cao.
Yêu cầu lựa chọn động cơ:
Hành động/hướng gắn
Yêu cầu về tải
¢ Các yêu cầu về đột quỵ
Các yêu cầu về gia công cuối
Các yêu cầu chính xác
Các yêu cầu phản hồi về bộ mã hóa
Các yêu cầu điều chỉnh bằng tay
Các yêu cầu về môi trường
