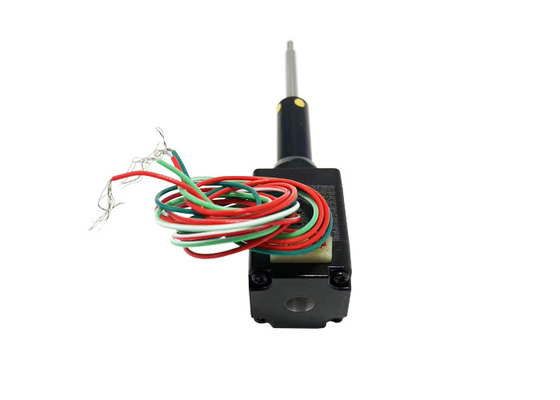

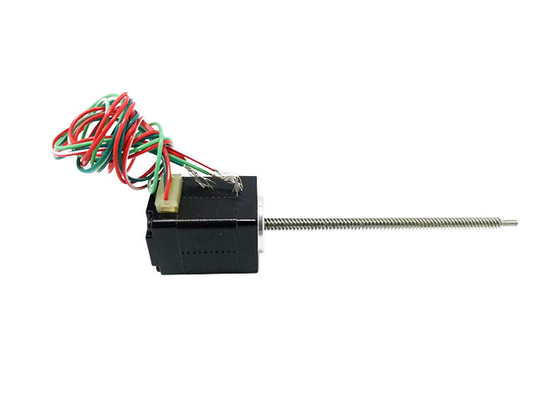

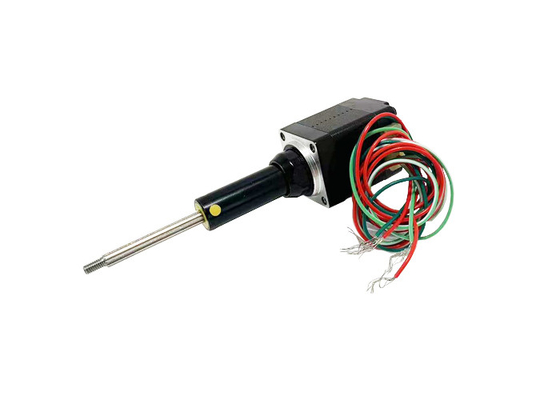

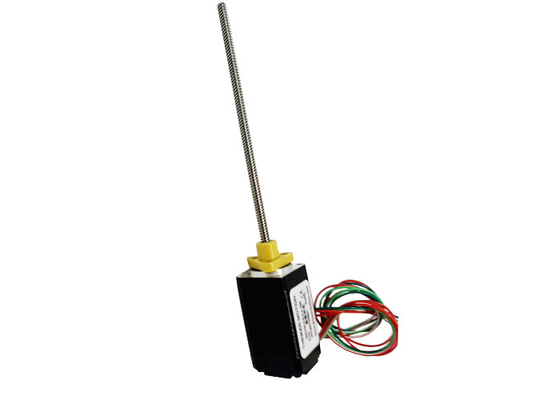

Động cơ bước hybrid Nema 8 (20mm), lưỡng cực, 4 chân, trục vít me ACME, độ ồn thấp, tuổi thọ cao, hiệu suất cao
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | VIC-TECH |
| Chứng nhận | RoHS |
| Số mô hình | VSM20HSM |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | $33~$78/Unit |
| chi tiết đóng gói | Gói tiêu chuẩn xuất khẩu, hoặc có thể được tùy chỉnh |
| Thời gian giao hàng | 15-30 ngày làm việc |
| Điều khoản thanh toán | Công Đoàn Phương Tây, T/T, L/C, MoneyGram |
| Khả năng cung cấp | 1000000 Đơn vị / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| kích thước động cơ | 20 mm | Điện áp/Pha | 2.5/6.3V |
|---|---|---|---|
| Hiện tại/Giai đoạn | 0,5A | Điện trở/Pha | 5,1 / 12,5Ω |
| Điện cảm/Pha | 1,5/4,5mH | Số dây dẫn | 4 |
| Rotor quán tính | 2 g·cm² | Thành phố | Thường Châu |
Mô tả sản phẩm
Nema 8 (20mm) động cơ bước lai, lưỡng cực, 4 dẫn, vít dẫn ACME, tiếng ồn thấp, tuổi thọ dài, hiệu suất cao

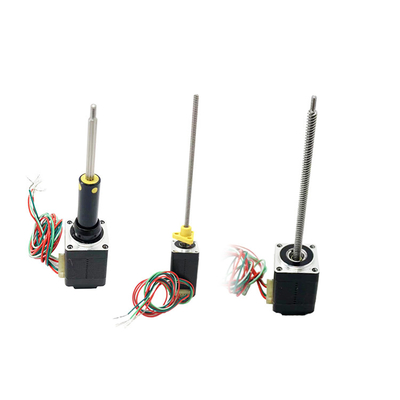

Động cơ bước lai 20mm này có sẵn trong ba loại: dẫn động bên ngoài, trục xuyên và trục cố định.
Sơ đồ đường viền bên ngoài của động cơ tiêu chuẩn VSM20HSM:
Mô tả:
|
Tên sản phẩm |
Động cơ bước lai 20mm |
|
Mô hình |
VSM20HSM |
|
Loại |
Động cơ hybrid bước |
|
góc bước |
1.8° |
|
Điện áp (V) |
2.5 / 6.3 |
|
Dòng điện (A) |
0.5 |
|
Chống (Ohm) |
5.1 / 12.5 |
|
Khả năng dẫn điện (mH) |
1.5 / 4.5 |
| Sợi chì | 4 |
|
Động lực giữ (N.m) |
0.02 / 0.04 |
|
Chiều dài động cơ (mm) |
30 / 42 |
| Nhiệt độ xung quanh | -20°C ~ +50°C |
| Nhiệt độ tăng | 80k tối đa. |
| Sức mạnh điện đệm | 1mA tối đa. @ 500V, 1KHz, 1Sec. |
| Kháng cách nhiệt | 100MΩ Min. @500Vdc |
Chứng chỉ:
Các thông số điện:
| Kích thước động cơ |
Điện áp/ Giai đoạn (V) |
Hiện tại/ Giai đoạn (A) |
Chống Giai đoạn (Ω) |
Khả năng dẫn điện/ Giai đoạn (mH) |
Số lượng Sợi chì |
Trọng lực rotor (g.cm)2) |
Động lực giữ (N.m) |
Chiều dài động cơ L (mm) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
Các thông số kỹ thuật chung:
| Khả năng phóng xạ | 0.02mm Max (450g tải) | Kháng cách nhiệt | 100MΩ @500VDC |
| Khởi động trục | 0.08mm Max (450g tải) | Sức mạnh dielectric | 500VAC, 1mA, 1s@1KHZ |
| Trọng lượng phóng xạ tối đa | 15N (20mm từ bề mặt vòm) | Lớp cách nhiệt | Lớp B (80K) |
| Trọng lượng trục tối đa | 5N | Nhiệt độ môi trường | -20°C ~ +50°C |
Thông số kỹ thuật của vít:
| Chiều kính vít chì ((mm) | Chất chì ((mm) | Bước ((mm) | Khởi động lực tự khóa (N) |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
Đường cong tần số mô-men xoắn:
Điều kiện thử nghiệm:
Ứng dụng lái xe trực thăng, nửa micro-stepping, điện áp lái xe 24V
Các lĩnh vực ứng dụng:
in 3D:Các động cơ bước lai 20mm có thể được sử dụng để điều khiển chuyển động trong máy in 3D để điều khiển đầu in, giai đoạn và hệ thống chuyển động trục.
Thiết bị tự động hóa: Các động cơ bước này thường được sử dụng trong thiết bị tự động hóa, chẳng hạn như máy đóng gói tự động, dây chuyền lắp ráp tự động, cánh tay robot xử lý tự động, v.v.để điều khiển vị trí và tốc độ chính xác.
Robot:Trong lĩnh vực robot, động cơ bước lai 20 mm được sử dụng để điều khiển các chuyển động khớp của robot để kiểm soát thái độ và vị trí chính xác.
Máy công cụ CNC:Các động cơ bước này cũng được sử dụng trong các công cụ máy CNC để điều khiển các chuyển động chính xác của công cụ hoặc bảng để gia công chính xác cao.
Thiết bị y tế:Trong thiết bị y tế, động cơ bước lai 20mm có thể được sử dụng để kiểm soát chính xác chuyển động của các thành phần trong thiết bị y tế, chẳng hạn như robot phẫu thuật và hệ thống phân phối thuốc.
Thiết bị ô tô:Trong ngành công nghiệp ô tô, các động cơ bước này có thể được sử dụng để điều khiển vị trí và chuyển động của các thành phần ô tô, chẳng hạn như hệ thống nâng và hạ cửa sổ, hệ thống điều chỉnh ghế,v.v.
Nhà thông minh:Trong lĩnh vực nhà thông minh, động cơ bước lai 20mm có thể được sử dụng để điều khiển việc mở và đóng rèm cửa, quay máy ảnh trong hệ thống an ninh gia đình, v.v.
Đây chỉ là một số lĩnh vực ứng dụng phổ biến của động cơ bước lai 20mm, trên thực tế, động cơ bước có một loạt các ứng dụng trong các ngành công nghiệp và lĩnh vực khác nhau.Các kịch bản sử dụng cụ thể cũng phụ thuộc vào các thông số kỹ thuật cụ thể của chúng, các yêu cầu về hiệu suất và kiểm soát.
Ưu điểm:
Độ chính xác và khả năng định vị:Động cơ bước lai cung cấp độ chính xác cao và khả năng định vị cho các chuyển động bước mỏng, thường với góc bước thấp như 1,8 độ hoặc 0,9 độ,dẫn đến điều khiển vị trí chính xác hơn.
Vòng xoắn cao và tốc độ cao:Động cơ bước lai được thiết kế để cung cấp mô-men xoắn cao và với trình điều khiển và bộ điều khiển phù hợp, tốc độ cao.Điều này làm cho chúng phù hợp với các ứng dụng đòi hỏi cả mô-men xoắn lớn và chuyển động tốc độ cao.
Khả năng điều khiển và lập trình:Động cơ bước lai là một hệ thống điều khiển vòng mở với khả năng điều khiển tốt. Chúng có thể được điều khiển chính xác ở mỗi bước chuyển động bởi bộ điều khiển,dẫn đến các chuỗi chuyển động có thể lập trình và điều khiển được cao.
Động cơ và điều khiển đơn giản:Các động cơ bước lai có mạch điều khiển và điều khiển tương đối đơn giản so với các loại động cơ khác.bộ mã hóa) và có thể được điều khiển trực tiếp bởi các trình điều khiển và bộ điều khiển thích hợpĐiều này đơn giản hóa thiết kế và lắp đặt hệ thống và giảm chi phí.
Độ tin cậy và ổn định cao:Động cơ hybrid bước cung cấp độ tin cậy và ổn định cao do cấu trúc đơn giản, số lượng nhỏ các bộ phận chuyển động và thiết kế không chải.có tuổi thọ dài, và cung cấp hiệu suất ổn định với việc sử dụng và vận hành đúng.
Hiệu quả năng lượng và tiếng ồn thấp:Động cơ bước lai là năng lượng hiệu quả, cung cấp mô-men xoắn đầu ra cao với sức mạnh tương đối thấp.cho họ một lợi thế trong các ứng dụng nhạy cảm với tiếng ồn.
Yêu cầu lựa chọn động cơ:
Hành động/hướng gắn
Yêu cầu về tải
¢ Các yêu cầu về đột quỵ
Các yêu cầu về gia công cuối
Các yêu cầu chính xác
Các yêu cầu phản hồi về bộ mã hóa
Các yêu cầu điều chỉnh bằng tay
Các yêu cầu về môi trường
