VSM1069 Động cơ bước trượt 10mm Động cơ bước 2 pha di chuyển về phía trước cho các thiết bị y tế chính xác

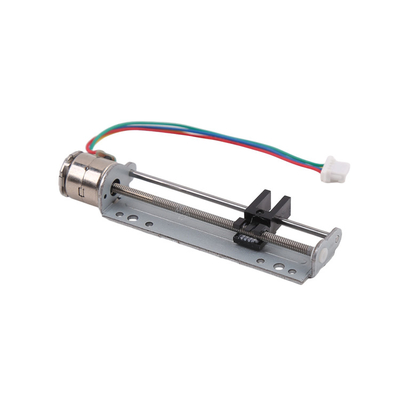

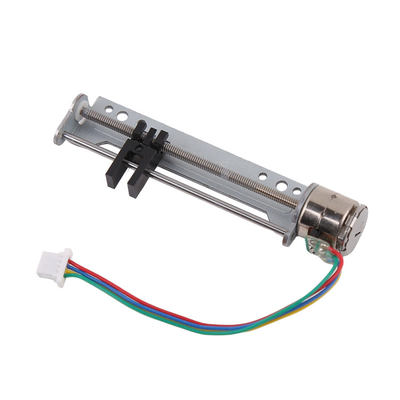

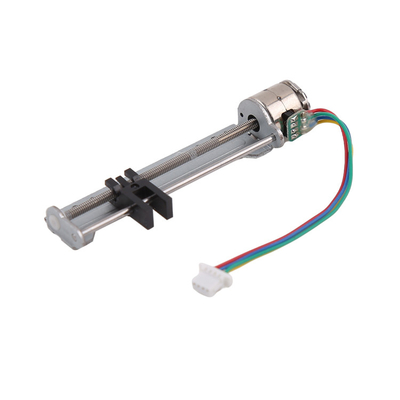

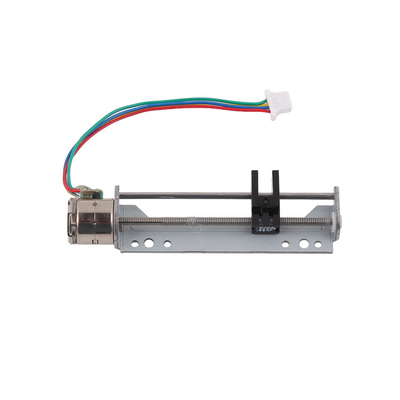

Động cơ bước trượt VSM1069. Động cơ bước thu nhỏ được trang bị giá đỡ, vít và thanh trượt đặc biệt (mô-đun chuyển động tuyến tính) Vì động cơ bước có kích thước nhỏ, độ chính xác cao, dễ lắp đặt, dễ sử dụng và nhiều ưu điểm khác nên nó là được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như thiết bị giám sát, máy chiếu, dụng cụ y tế, ống kính quang học, dụng cụ nhỏ, đồng hồ thông minh, khóa cửa tự động.

Động cơ bước có góc bước 18 độ.Trong trường hợp lái xe toàn bước (kích thích 2-2 pha), động cơ quay 20 bước trên mỗi vòng quay và bước vít thường được sử dụng là 0,4 mm, do đó độ chính xác của điều khiển vị trí có thể đạt 0,02 mm.Nếu cần cải thiện hơn nữa độ chính xác, bạn có thể tùy chỉnh để giảm bước vít và các phương pháp khác.Nó cũng có thể được thực hiện với một động cơ có độ chính xác cao hơn (động cơ bước với góc bước 9 độ).

Nói chung, động cơ bước có lực đẩy khoảng 150 đến 300 g, thay đổi tùy thuộc vào điện áp truyền động, điện trở của động cơ, v.v.

Kích thước cơ học: MM

Chức năng chính của động cơ bước vi mô là di chuyển các bộ phận cụ thể (như ống kính, dải đo, lưỡi khóa, đầu dò) đến vị trí chính xác theo hướng dẫn của máy tính chủ, máy tính điều khiển hoặc các thiết bị điều khiển khác, để đạt được Tiêu cự tương ứng, kiểm tra và các chức năng khác.

Phần đầu vào của nguồn điện động cơ bước có thể ở nhiều dạng khác nhau như đầu nối FPC, đầu nối dây kết nối và chân đèn (để hàn trực tiếp PCB).Thanh đẩy của bộ phận đầu ra có thể là thanh trượt nhựa hoặc thanh trượt kim loại, có thể tùy chỉnh theo yêu cầu của khách hàng.Hành trình của thanh trượt có thể được tùy chỉnh theo yêu cầu của khách hàng trong một phạm vi nhất định, nhưng do động cơ nhỏ nên vít mỏng (M2 hiện đang được sử dụng), độ dài của ren có thể xử lý bị hạn chế và tối đa hành trình thường nhỏ hơn 50mm.Hành trình 40mm.

Nhóm của chúng tôi có hơn 10 năm kinh nghiệm trong việc thiết kế, phát triển và sản xuất động cơ bước vi mô.Chúng tôi có thể thực hiện phát triển sản phẩm và thiết kế phụ trợ cho các sản phẩm của khách hàng theo nhu cầu đặc biệt của khách hàng!

Hệ thống điều khiển truyền động cho động cơ cũng là chuyên môn của chúng tôi và có thể được tùy chỉnh cho khách hàng.

Nhu cầu của khách hàng là nỗ lực của chúng tôi, xin vui lòng liên hệ với chúng tôi!

Các ứng dụng tiêu biểu

Động cơ bước trượt 10 mm là một thành phần linh hoạt có thể tìm thấy ứng dụng trong nhiều ngành công nghiệp và ứng dụng, bao gồm các sản phẩm bảo mật thông minh, ống kính máy ảnh, khóa cửa, thiết bị đeo được, v.v.

Sản phẩm bảo mật thông minh:

Động cơ bước trượt 10 mm được sử dụng rộng rãi trong các sản phẩm bảo mật thông minh như camera giám sát, khóa cửa và hệ thống kiểm soát ra vào.Độ chính xác và độ chính xác cao của động cơ khiến nó trở nên lý tưởng cho các ứng dụng này, cho phép điều khiển chính xác máy ảnh hoặc cơ chế khóa.Kích thước nhỏ gọn của động cơ cũng khiến nó trở nên lý tưởng để sử dụng trong các thiết bị an ninh nhỏ.

Ống kính máy ảnh:

Động cơ bước trượt được sử dụng trong ống kính máy ảnh, chẳng hạn như ống kính được tìm thấy trong máy ảnh kỹ thuật số và điện thoại di động.Mô-men xoắn cao và độ chính xác của mô-tơ cho phép điều khiển chính xác ống kính, mang lại hình ảnh rõ ràng và sắc nét.Kích thước nhỏ gọn của động cơ cũng làm cho nó trở nên lý tưởng để sử dụng trong các ống kính máy ảnh nhỏ.

Khóa cửa:

Động cơ bước trượt 10 mm được sử dụng rộng rãi trong khóa cửa, chẳng hạn như khóa cửa trong khách sạn và tòa nhà dân cư.Độ chính xác và độ chính xác cao của động cơ cho phép điều khiển chính xác cơ cấu khóa, đảm bảo khóa hoạt động trơn tru và đáng tin cậy.Kích thước nhỏ gọn của động cơ cũng làm cho nó lý tưởng để sử dụng trong các khóa cửa nhỏ.

Thiết bị đeo được:

Động cơ bước trượt được sử dụng trong các thiết bị đeo được, chẳng hạn như đồng hồ thông minh và thiết bị theo dõi thể dục.Độ chính xác và độ chính xác cao của động cơ cho phép điều khiển chính xác các chức năng của thiết bị, chẳng hạn như theo dõi chuyển động và hiển thị thông báo.Kích thước nhỏ gọn của động cơ cũng khiến nó trở nên lý tưởng để sử dụng trong các thiết bị đeo nhỏ.

Các ứng dụng khác:

Động cơ bước trượt 10 mm cũng được sử dụng trong các ứng dụng khác, chẳng hạn như hệ thống robot, thiết bị y tế và dụng cụ phòng thí nghiệm.Độ chính xác và độ chính xác cao của động cơ khiến nó trở nên lý tưởng cho các ứng dụng này, cho phép điều khiển chính xác thiết bị.Kích thước nhỏ gọn của động cơ cũng khiến nó trở nên lý tưởng để sử dụng trong các thiết bị và dụng cụ nhỏ.

động cơ bước trượt 10 mm là một thành phần linh hoạt với nhiều ứng dụng trong nhiều ngành công nghiệp.Độ chính xác cao, độ chính xác, mô-men xoắn và kích thước nhỏ gọn khiến nó trở nên lý tưởng để sử dụng trong các sản phẩm bảo mật thông minh, ống kính máy ảnh, khóa cửa, thiết bị đeo được, hệ thống rô-bốt, thiết bị y tế và dụng cụ phòng thí nghiệm.Tính linh hoạt và linh hoạt của động cơ làm cho nó trở thành một lựa chọn tuyệt vời cho nhiều loại ứng dụng khác nhau.

thông số kỹ thuật

Lợi thế cạnh tranh

Động cơ bước trượt 10 mm là một thành phần có tính cạnh tranh cao do tập hợp các ưu điểm độc đáo của nó so với các loại động cơ bước khác.Một số ưu điểm chính của động cơ bước trượt 10 mm bao gồm:

Chất lượng cao: Động cơ bước trượt 10 mm được sản xuất theo tiêu chuẩn chất lượng cao nhất, đảm bảo hiệu suất đáng tin cậy và lâu dài.Độ chính xác và độ chính xác cao của động cơ làm cho nó trở nên lý tưởng để sử dụng trong các ứng dụng mà độ chính xác là rất quan trọng.

Giá tốt nhất: Động cơ bước trượt 10 mm có giá cạnh tranh, làm cho nó trở thành một lựa chọn hợp lý cho nhiều ứng dụng.Chi phí thấp và hiệu suất cao của động cơ khiến nó trở thành lựa chọn tuyệt vời cho các ứng dụng tiết kiệm chi phí.

Giao hàng nhanh: Động cơ có sẵn để giao hàng nhanh chóng, đảm bảo khách hàng nhận được đơn đặt hàng ngay lập tức.Tính sẵn có của động cơ và giao hàng nhanh chóng làm cho nó trở thành một lựa chọn lý tưởng cho các ứng dụng nhạy cảm với thời gian.

Kho bãi: Động cơ được cất giữ trong một cơ sở nhà kho được trang bị tốt, đảm bảo rằng nó được bảo vệ khỏi hư hỏng và luôn sẵn sàng để vận chuyển.Cơ sở kho hàng cũng đảm bảo rằng khách hàng có thể dễ dàng tiếp cận động cơ.

Kho hàng phong phú: Động cơ có kho hàng phong phú, đảm bảo rằng khách hàng có thể dễ dàng tìm thấy động cơ họ cần cho ứng dụng của mình.Hàng tồn kho phong phú cũng đảm bảo rằng khách hàng có thể nhanh chóng nhận được đơn đặt hàng của họ.

Vị trí thuận tiện: Nhà kho của động cơ nằm gần cảng Thượng Hải, giúp khách hàng trên toàn thế giới dễ dàng tiếp cận.Vị trí thuận tiện cũng đảm bảo rằng động cơ luôn sẵn sàng để vận chuyển.

Độ chính xác và độ chính xác cao: Động cơ bước trượt 10 mm cung cấp độ chính xác và độ chính xác cao, khiến nó trở nên lý tưởng để sử dụng trong các ứng dụng đòi hỏi độ chính xác cao.Điều khiển chính xác của động cơ cho phép định vị và di chuyển chính xác, đảm bảo thiết bị vận hành trơn tru và đáng tin cậy.

Tiếng ồn thấp: Động cơ hoạt động với tiếng ồn và độ rung thấp, lý tưởng để sử dụng trong các ứng dụng yêu cầu hoạt động yên tĩnh.Điều này đặc biệt hữu ích trong các ứng dụng như camera giám sát, nơi tiếng ồn có thể ảnh hưởng đến quá trình ghi.

Tiết kiệm năng lượng: Động cơ bước trượt 10 mm được thiết kế để tiết kiệm năng lượng, tiêu thụ điện năng ở mức tối thiểu mà vẫn mang lại hiệu suất cao.Điều này làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng chạy bằng pin, chẳng hạn như thiết bị đeo được.

Dễ điều khiển: Động cơ dễ điều khiển và có thể dễ dàng tích hợp vào nhiều hệ thống và ứng dụng khác nhau.Điều này làm cho nó trở thành một thành phần linh hoạt có thể được sử dụng trong nhiều ứng dụng.

Độ bền: Động cơ được thiết kế bền bỉ và lâu dài, với cấu trúc chắc chắn có thể chịu được các điều kiện vận hành khắc nghiệt.Điều này làm cho nó trở thành một lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ tin cậy và tuổi thọ cao.

Có thể tùy chỉnh: Động cơ có thể được tùy chỉnh để phù hợp với các yêu cầu ứng dụng cụ thể, với các tùy chọn cho chiều dài trục khác nhau, cấu hình cuộn dây và thông số kỹ thuật điện.Điều này làm cho nó trở thành một thành phần linh hoạt có thể được điều chỉnh để đáp ứng các nhu cầu cụ thể của một ứng dụng cụ thể.

Đường cong mô-men xoắn để tham khảo

Loại kết nối dây để tham khảo

Phần đầu vào động cơ của FPC, nhưng có thể theo nhu cầu của khách hàng có thể được thay đổi thành kim kết nối, PCB và các dạng khác.

Đây có thể được tùy chỉnh theo nhu cầu của khách hàng.

Trình bày chi tiết sản phẩm

Thông tin đóng gói và vận chuyển:

Các mẫu được đóng gói bằng xốp xốp bên trong hộp giấy.

Đối với sản xuất hàng loạt, sản phẩm được đóng gói trong thùng giấy.

Đối với vận chuyển đường biển (Sản xuất hàng loạt), thùng được đóng gói trên pallet.

thời gian vận chuyển:

Chuyển phát nhanh (DHL/UPS/Fedex/TNT): 5~12 ngày

Bởi 4PX express: 10~20 ngày

Vận chuyển đường biển: 40 ~ 60 ngày (tùy thuộc vào các quốc gia khác nhau)
