VSM1069A Easy Driver Stepper Motor 10mm Với 1.25mm Pitch Connector RoHS
Nguồn gốc | China |
---|---|
Hàng hiệu | VIC-TECH |
Chứng nhận | RoHS |
Số mô hình | VSM1069A |
Số lượng đặt hàng tối thiểu | 1Unit |
Giá bán | $3~$7/Unit |
chi tiết đóng gói | The product is packed with pearl cotton, and the outside is in a carton. |
Thời gian giao hàng | 10~30 days after receiving sample payment |
Điều khoản thanh toán | MoneyGram, Western Union,Credit Card,T/T, L/C |
Khả năng cung cấp | 100000\ Units/year |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xMotor type | Linear stepper motor + slider | Motor size | 10mm diameter |
---|---|---|---|
Step angle | 18 degrees | Lead screw | M2 |
Phase number | 2 phases | Connector pitch | 4*1.25mm |
VSM1069A kích thước nhỏ đường kính 10mm dẫn vít trượt động cơ bước với đầu nối pitch 1,25mm
Mô tả:
VSM1069A là động cơ bước tuyến tính với vít dẫn M2 * P0.4 và thanh trượt POM.
góc bước là 18 độ, mất 20 bước để xoay chính xác một vòng.
Động lực của động cơ này là khoảng 120 ~ 150 gram (1.2 ~ 1.5N của lực đẩy), với tần số phù hợp (300 ~ 800PPS).
Vui lòng đảm bảo tải độ trượt nhỏ hơn lực đẩy động cơ, nếu không động cơ sẽ mất bước.
Kết nối của động cơ là Molex 51021-0400 (4 * 1.25mm pitch connector), kết nối này được sử dụng rất phổ biến.
Vui lòng xác nhận kích thước động cơ, tốc độ và lực đẩy, trước khi bạn đặt hàng.
Các thông số:
Mô hình số. | VSM1069A |
Loại động cơ | Động cơ bước PM + thanh trượt |
Độ kính của động cơ | 10mm |
góc bước | 18 độ |
Giai đoạn không. | 2 giai đoạn |
Loại kết nối | Molex 51021-0400 (1,25mm pitch) |
Điện áp định số | 3.3 ~ 5V DC |
Kháng chiến | 15Ω/phase |
Đột quỵ | Khoảng 26mm |
Hình vẽ thiết kế:

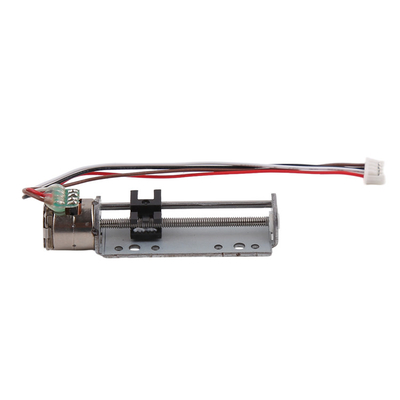

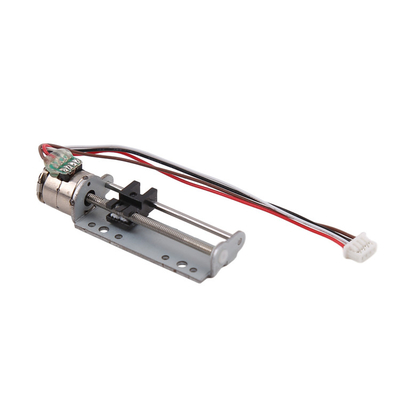

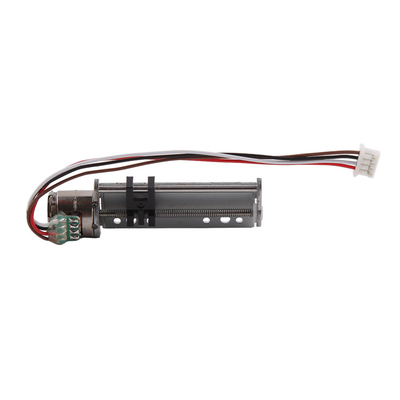

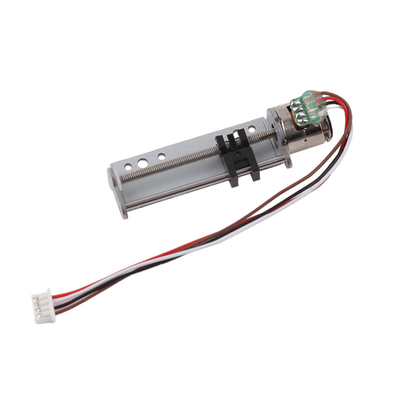

Hiển thị sản phẩm:
Về động cơ bước tuyến tính với thanh trượt:
Động cơ trượt của chúng tôi là một bộ lắp ráp đầy đủ bao gồm động cơ + vít dẫn + hỗ trợ + trượt.
Góc bước của động cơ thường là 18 ° / bước, có nghĩa là 20 bước cho mỗi lượt.
Khi động cơ quay một vòng, trượt di chuyển một dây dẫn.
Đối với các vít dẫn đầu khởi động đơn: pitch = lead.
Vì vậy, bước dài là (độ dài bước có nghĩa là chuyển động tuyến tính di chuyển, khi động cơ bước thực hiện chính xác một bước):
Vòng trục dẫn/bước của mỗi vòng xoay
Ví dụ: nếu vít dẫn là M2 * 0.4P (0,4mm pitch thường M2 vít dẫn), góc bước của động cơ là 18 °, bước dài của động cơ này là 0.4mm / 20 = 0.02mm / bước.
Ngoài ra, chiều dài vít dẫn là tùy chỉnh, và chúng tôi cũng cần phải điều chỉnh thiết kế bracket, nếu bạn tùy chỉnh chiều dài vít dẫn.
Ứng dụng của động cơ bước:
Động cơ bước được sử dụng để điều khiển chính xác, được sử dụng rộng rãi trên thiết bị y tế, máy in 3D, điều khiển chính xác công nghiệp, thiết bị tự động hóa, v.v.
Động cơ bước có thể được sử dụng trong bất kỳ cơ chế nào yêu cầu điều khiển chính xác và chuyển động xoay / tuyến tính.
Ưu điểm của động cơ bước:
Động cơ bước có thể đạt được điều khiển chính xác ngay cả khi không có bộ mã hóa vòng kín / không có hệ thống phản hồi, cũng không có điện chải.Do đó, không có sự can thiệp từ điện và các vấn đề tia lửa điệnTrong một số trường hợp, chúng có thể thay thế các động cơ chải DC / động cơ không chải.
Động cơ bước dễ dàng điều khiển với người lái xe, và tính năng này thiết lập vị trí quan trọng của nó trong lĩnh vực điều khiển chính xác.
1. Kiểm soát chính xác có thể đạt được, có thể lập trình
2Không có nhiễu điện từ và tia lửa điện.
3- Cỡ nhỏ.
4Giá hợp lý.
5Tiếng ồn thấp.
6. Thời gian sử dụng dài
Thông tin bao bì và vận chuyển:
Các mẫu được đóng gói bằng bọt bọt trong hộp giấy.
Đối với sản xuất hàng loạt, các sản phẩm được đóng gói trong hộp giấy.
Đối với vận chuyển bằng đường biển (sản xuất hàng loạt), các hộp được đóng gói trên pallet.
Thời gian vận chuyển:
Bằng Express ((DHL / UPS / Fedex / TNT): 5 ~ 12 ngày
Bằng 4PX express: 10~20 ngày
Vận chuyển bằng đường biển: 40 ~ 60 ngày (tùy thuộc vào các quốc gia khác nhau)
