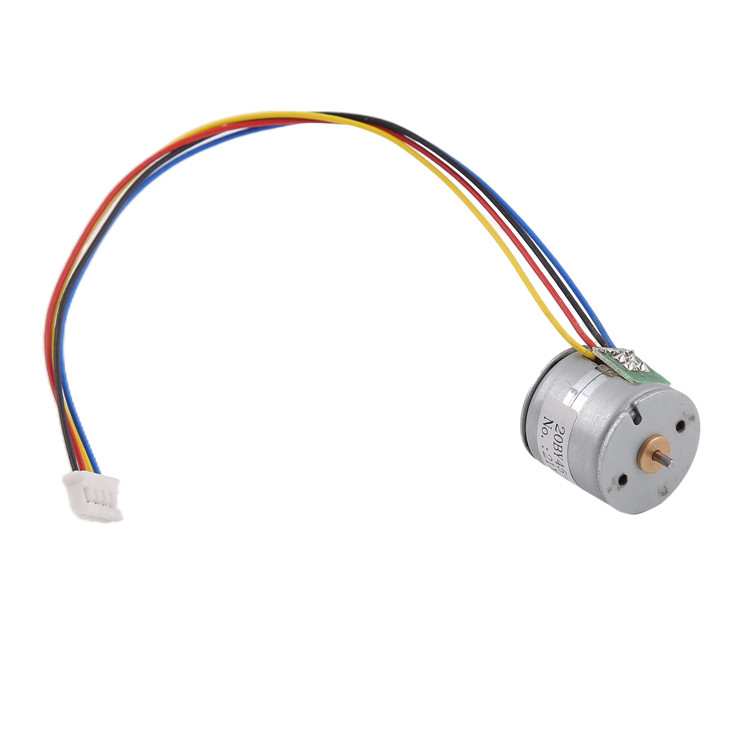

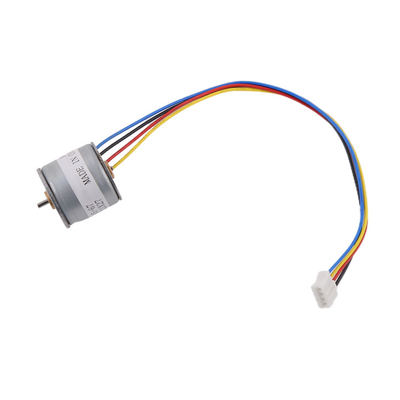

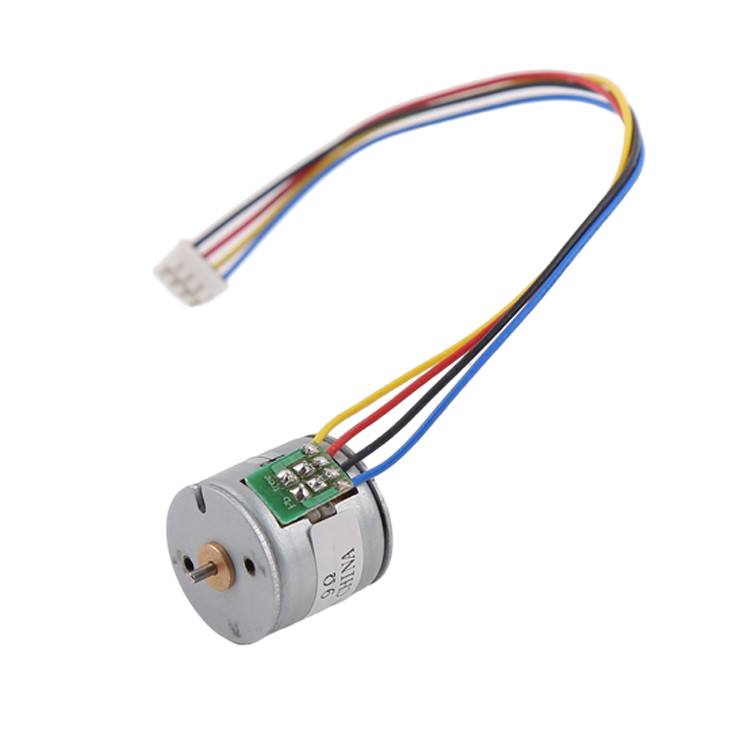

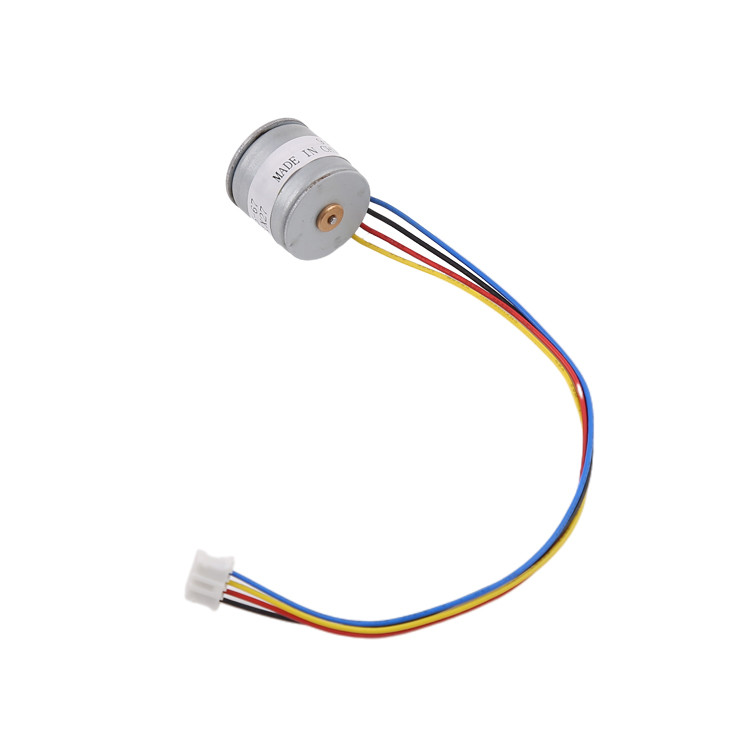

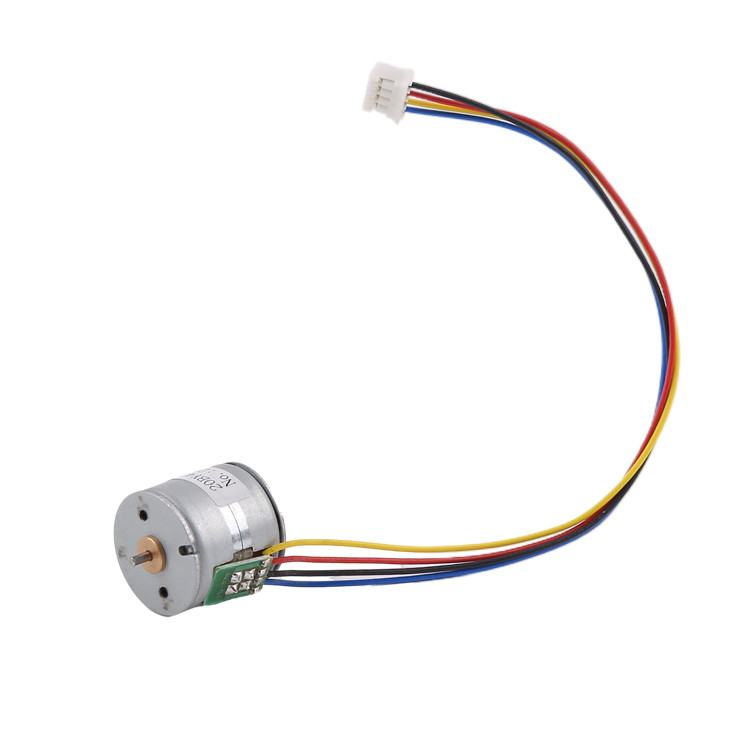

20 mm Micro động cơ bước có thể được kết hợp với hộp số 18 ° / bước 2 giai đoạn
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | VIC-TECH |
| Chứng nhận | RoHS |
| Số mô hình | 20BY45 |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | $1~$3/unit |
| chi tiết đóng gói | Sản phẩm được đóng gói bằng bông ngọc trai, và bên ngoài là trong một hộp. |
| Thời gian giao hàng | 10 ~ 30 ngày sau khi nhận được thanh toán mẫu |
| Điều khoản thanh toán | MoneyGram, Western Union, Thẻ tín dụng, T/T, L/C |
| Khả năng cung cấp | 100000\ đơn vị/năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Mô hình số. | 20BY45 | Loại động cơ | Động cơ bước hai cực Micro |
|---|---|---|---|
| Bước góc | 18°/bước | kích thước động cơ | 20 mm |
| Số pha | 2 giai đoạn | Số lượng đặt hàng tối thiểu | 1 đơn vị |
Mô tả sản phẩm
Mô tả
Động cơ bước từ vĩnh viễn này có đường kính 20mm, có mô-men xoắn 60gf.cm và có thể đạt tốc độ tối đa 3000rpm.
Động cơ này cũng có thể được thêm vào hộp số, góc bước động cơ là 18 độ, đó là, 20 bước mỗi vòng.độ phân giải góc xoay hiệu ứng chậm động cơ có thể đạt 0Áp dụng cho nhiều nhu cầu, kiểm soát chính xác vị trí quay.
Chống cuộn của động cơ là 9Ω / pha, và nó được thiết kế cho điện áp ổ đĩa thấp (khoảng 5V DC).chúng ta có thể điều chỉnh sức đề kháng cuộn dây để phù hợp với nó.
Ngoài ra, có hai vít M2 trên nắp của động cơ, chúng được sử dụng để cố định với hộp số. Khách hàng cũng có thể sử dụng các vít để cố định động cơ này cho các bộ phận khác.
Kết nối của nó là 2.0mm pitch (PHR-4), và chúng tôi có thể thay đổi nó thành một loại khác nếu khách hàng muốn.
Do đó, sản phẩm này có thể được sử dụng khi cần điều khiển vị trí chính xác. Nó có thể được sử dụng chung trong thiết bị y tế, máy in, thiết bị tự động hóa, robot, v.v.
Các thông số
| Loại động cơ | Động cơ bước hai cực Micro |
| Số giai đoạn | Giai đoạn 2 |
| góc bước | 18°/bước |
| Chống cuộn ((25°C) | 10Ω hoặc 31Ω/phase |
| Điện áp | 6V DC |
| Chế độ lái xe | 2-2 |
| Tần số khởi động tối đa | 900Hz ((min) |
| Tần số phản ứng tối đa | 1200Hz ((min) |
| Động lực kéo ra | 25g.cm ((600 PPS) |
Sơ đồ thiết kế
Biểu đồ mô-men xoắn VS tần số
Ứng dụng động cơ bước lai
Tính năng & Ưu điểm
1. Định vị chính xác cao
Vì steppers di chuyển trong các bước lặp lại chính xác, họ vượt trội trong các ứng dụng đòi hỏi chính xác
vị trí, theo số bước động cơ di chuyển
2. Kiểm soát tốc độ chính xác cao
Sự gia tăng chính xác của chuyển động cũng cho phép kiểm soát tuyệt vời của tốc độ xoay cho quá trình
Tốc độ quay được xác định bởi tần số xung.
3. Chế độ tạm dừng và giữ
Với điều khiển của ổ đĩa, động cơ có chức năng khóa (có hiện tại thông qua vòng cuộn động cơ, nhưng
động cơ không quay), và vẫn có một mô-men xoắn giữ.
4. Tuổi thọ dài & nhiễu điện từ thấp
Động cơ bước không có bàn chải, và không cần phải được chuyển đổi bởi bàn chải như một bàn chải
Động cơ DC. Không có ma sát của bàn chải, làm tăng tuổi thọ, không có tia lửa điện và giảm nhiễu điện từ.
Ứng dụng động cơ bước vi mô
Máy in
Máy móc vải
Kiểm soát công nghiệp
Điều hòa không khí
Nguyên tắc hoạt động của động cơ bước
Động cơ của động cơ bước được điều khiển bởi phần mềm.
áp dụng các xung động cơ bước. xung này năng lượng động cơ bước trong một thứ tự cụ thể, do đó
làm cho rotor của động cơ xoay theo một hướng được chỉ định (trước hoặc ngược chiều kim đồng hồ).
thực hiện quay đúng của động cơ. Mỗi khi động cơ nhận được một xung từ trình điều khiển, nó sẽ quay theo một góc bước (với ổ đĩa bước đầy đủ),và góc quay của động cơ được xác định bởi số lượng xung được thúc đẩy và góc bước.
Thời gian dẫn đầu
Nếu chúng tôi có mẫu trong kho, chúng tôi có thể vận chuyển mẫu trong 3 ngày.
Nếu chúng tôi không có mẫu trong kho, chúng tôi cần sản xuất chúng, thời gian sản xuất là khoảng 20 ngày dương lịch.
Đối với sản xuất hàng loạt, thời gian thực hiện phụ thuộc vào số lượng đặt hàng.
Bao bì
Các mẫu được đóng gói trong bọt bọt với một hộp giấy, vận chuyển bằng đường nhanh
Sản xuất hàng loạt, động cơ được đóng gói trong hộp carton lốp có màng trong suốt bên ngoài.
Nếu vận chuyển bằng đường biển, sản phẩm sẽ được đóng gói trên pallet
Phương thức thanh toán và các điều khoản thanh toán
Đối với các mẫu, nói chung chúng tôi chấp nhận Paypal hoặc Alibaba.
Đối với sản xuất hàng loạt, chúng tôi chấp nhận thanh toán T / T.
Đối với các mẫu, chúng tôi thu toàn bộ thanh toán trước khi sản xuất.
Đối với sản xuất hàng loạt, chúng tôi có thể chấp nhận 50% thanh toán trước trước khi sản xuất, và thu thập phần còn lại 50% thanh toán trước khi vận chuyển.
Sau khi chúng tôi hợp tác đặt hàng hơn 6 lần, chúng tôi có thể đàm phán các điều khoản thanh toán khác như A / S (sau khi nhìn thấy)
