NEMA11 28mm Động cơ bước lai tuyến tính không bị giam cầm chạy qua trục

Nguồn gốc	Trung Quốc
Hàng hiệu	VIC-TECH
Chứng nhận	RoHS
Số mô hình	SM28C0205
Số lượng đặt hàng tối thiểu	1 đơn vị
Giá bán	$8.00 - $15.00 / Units
chi tiết đóng gói	Sản phẩm được đóng gói bằng bông ngọc trai, và bên ngoài là trong một hộp.
Thời gian giao hàng	10 ~ 30 ngày sau khi nhận được thanh toán mẫu
Điều khoản thanh toán	MoneyGram, Western Union, Thẻ tín dụng, T/T, L/C
Khả năng cung cấp	100000\ đơn vị/năm

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

Thông tin chi tiết sản phẩm

Loại động cơ	Động cơ bước lai	góc bước	1,8 độ/bước
Số pha	2 pha (Lưỡng cực)	Loại vít me	Tr4.77P1.271N
điện trở cuộn dây	9.1Ω±10%	Điện áp định số	4.55V DC
Lưu lượng điện	0,5A/pha
Điểm nổi bật	Động cơ bước lai tuyến tính 28mm , NEMA11 Động cơ bước lai tuyến tính , Động cơ bước lai lai hai cực

Để lại lời nhắn

Mô tả sản phẩm

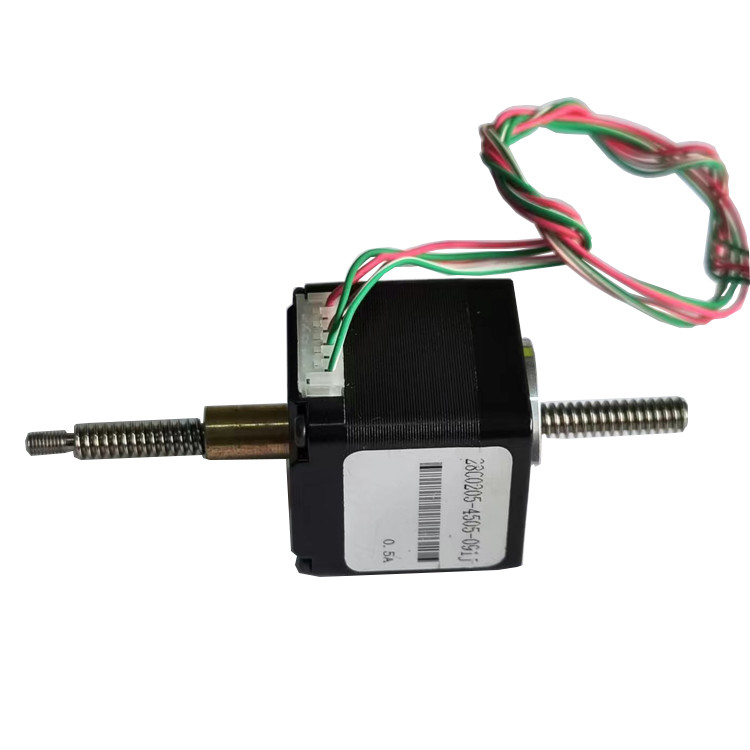

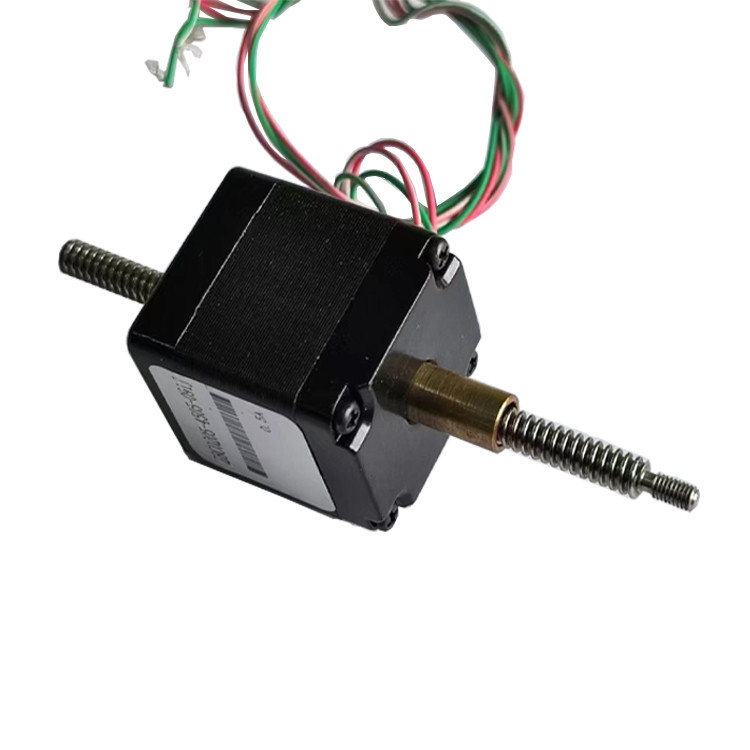

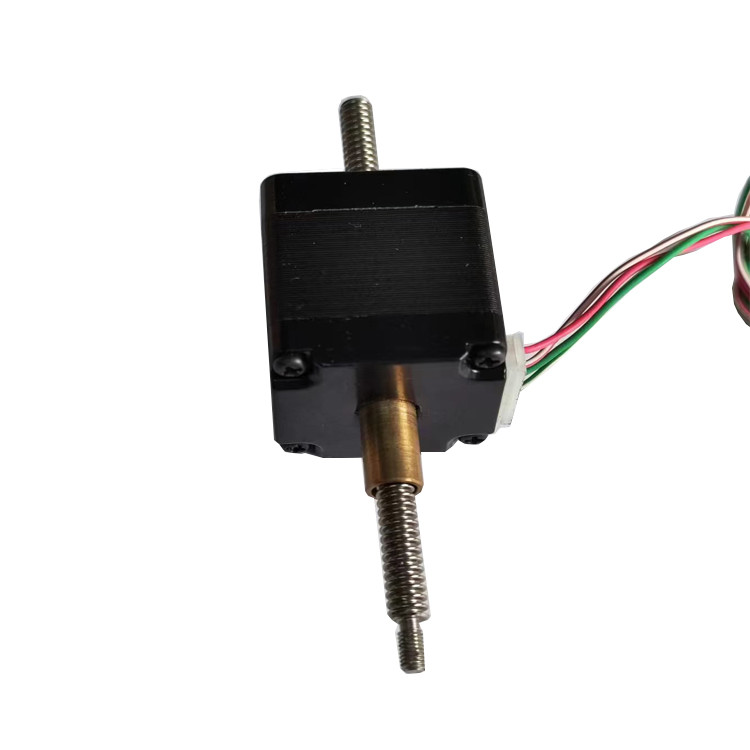

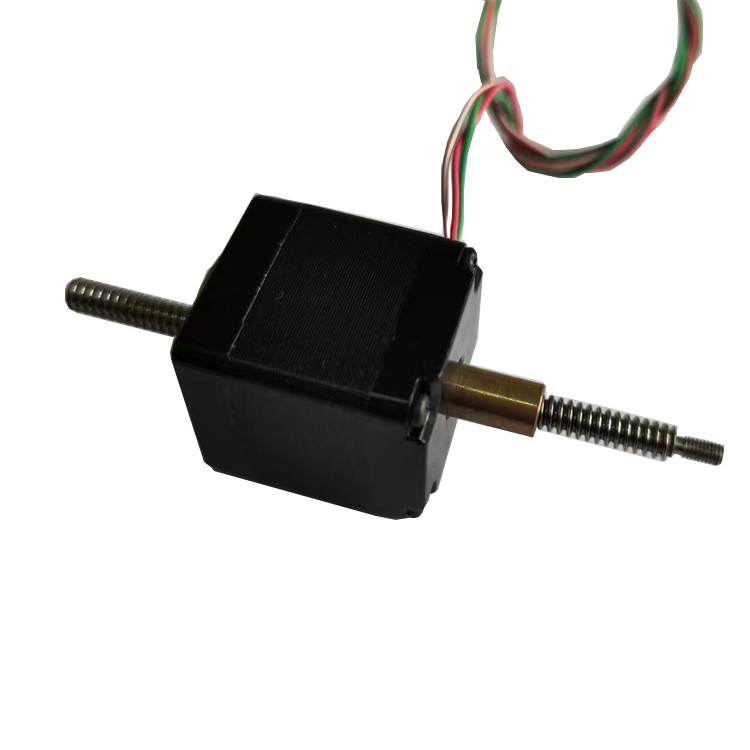

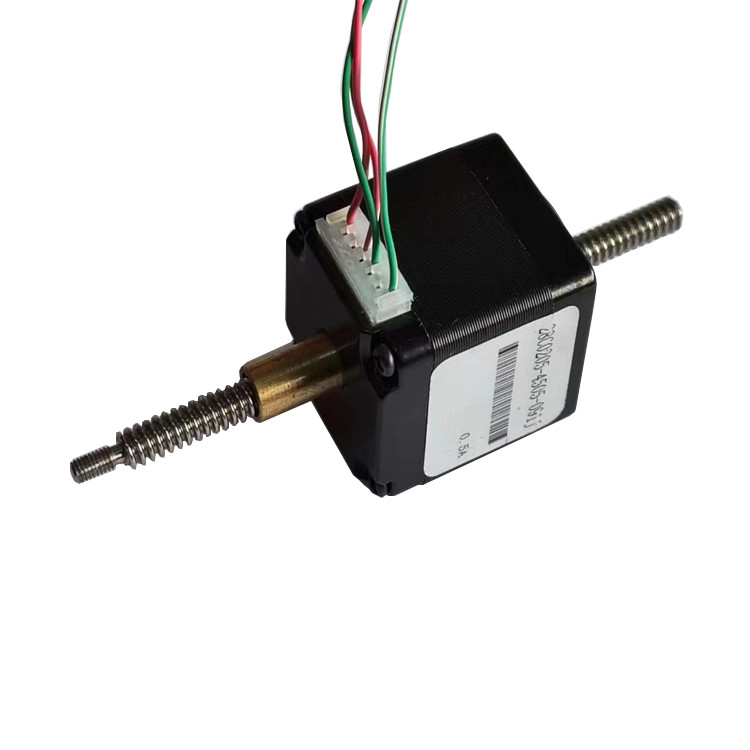

NEMA11 28mm Động cơ bước lai tuyến tính không bị giam cầm chạy qua trục

Mô tả

Đây là động cơ bước lai NEMA11 (28mm) với góc bước 1,8°.
Không giống như trục thông thường, đây là một động cơ bước chạy qua với vít chì ở giữa.
Vít dẫn mô hình số là: Tr4.77 * P1.27 * 1N
Độ cao của vít chì là 1,27mm, và nó có khởi động đơn, vì vậy chì là 1,27mm, như độ cao của nó.
Vì vậy, chiều dài bước của động cơ là: 1,27mm/200 bước = 0,00635mm / bước, bước chiều dài có nghĩa là chuyển động tuyến tính, khi động cơ thực hiện một bước.

Có một bản đinh thủ công ở phía dưới, nó có thể được sử dụng để xoay thủ công, hoặc lắp ráp bộ mã hóa.
Chúng tôi cũng có động cơ với kích thước khác, và các loại vít dẫn khác cho tùy chọn.

Các thông số

Mô hình số.	SM28C0205
Độ kính của động cơ	28mm (NEMA11)
Điện áp ổ đĩa	4.55V DC
Chống cuộn dây	9.1Ω±10%/phase
Số pha	2 giai đoạn(bipolar)
góc bước	1.8°/ bước
Lưu ý:	0.5A/phase
Động lực tối thiểu (300PPS)	6kg
Chiều dài bước	0.00635mm/bước

Hình vẽ thiết kế

Về vít chì

Vít dẫn được sử dụng trên động cơ bước lai tuyến tính thường là vít dẫn trapezoidal.
Ví dụ: cho vít dẫn Tr3.5 * P0.3 * 1N.
Tr nghĩa là loại vít dẫn trapezoidal
P0.3 có nghĩa là đường vuốt chì là 0.3mm
1N có nghĩa là nó là một lần khởi động vít dẫn.
Vít dẫn dẫn = số bắt đầu * pitch
Vì vậy, cho các vít chì cụ thể này, nó là 0.3mm chì.
Góc bước động cơ của động cơ bước hybrid là 1,8 độ / bước, mất 200 bước để xoay một vòng.
Độ dài bước là chuyển động tuyến tính mà động cơ thực hiện, khi nó thực hiện một bước duy nhất.
Đối với một vít dẫn 0,3mm, bước dài là 0,3mm/200 bước = 0,0015mm / bước

Cấu trúc cơ bản của động cơ bước NEMA

Ứng dụng động cơ bước lai

Do độ phân giải cao của động cơ bước lai (200 hoặc 400 bước mỗi vòng), chúng được sử dụng rộng rãi cho các ứng dụng đòi hỏi độ chính xác cao, chẳng hạn như:
in 3D
Điều khiển công nghiệp ((CNC, máy xay tự động, máy dệt may)
Thiết bị ngoại vi máy tính
Máy đóng gói
Và các hệ thống tự động khác đòi hỏi điều khiển chính xác cao.

Khách hàng nên tuân theo nguyên tắc chọn động cơ bước đầu tiên, sau đó chọn trình điều khiển dựa trên động cơ bước hiện có
Tốt nhất không nên sử dụng chế độ lái xe toàn bước để lái động cơ bước lai, và rung động lớn hơn khi lái xe toàn bước.
Động cơ bước lai phù hợp hơn cho các trường hợp tốc độ thấp. Chúng tôi đề nghị tốc độ không vượt quá 1000 rpm (6666PPS ở 0,9 độ), tốt nhất là từ 1000-3000PPS (0,9 độ),và nó có thể được gắn với hộp số để giảm tốc độ của nóĐộng cơ có hiệu suất hoạt động cao và tiếng ồn thấp ở tần số thích hợp.
Vì lý do lịch sử, chỉ có động cơ có điện áp danh nghĩa 12V sử dụng 12V. Điện áp định số khác trên bản vẽ thiết kế không phải là điện áp điều khiển phù hợp nhất cho động cơ.Khách hàng nên chọn điện áp điều khiển phù hợp và trình điều khiển phù hợp dựa trên yêu cầu của riêng họ.
Khi động cơ được sử dụng với tốc độ cao hoặc tải trọng lớn, nó thường không bắt đầu tại tốc độ làm việc trực tiếp.động cơ không mất bước, và thứ hai, nó có thể làm giảm tiếng ồn và cải thiện độ chính xác định vị.
Động cơ không nên hoạt động trong khu vực rung động (dưới 600 PPS).
Khi động cơ hoạt động dưới 600PPS (0,9 độ), nó nên được điều khiển bởi dòng điện nhỏ, cảm ứng lớn và điện áp thấp.
Đối với tải trọng có khoảnh khắc quán tính lớn, nên chọn một động cơ kích thước lớn.
Khi cần độ chính xác cao hơn, nó có thể được giải quyết bằng cách thêm hộp số, tăng tốc độ động cơ hoặc sử dụng lái phân chia.nhưng giá cả của toàn bộ hệ thống là tương đối đắt, vì vậy nó hiếm khi được sử dụng.
Kích thước động cơ bước:
Chúng tôi hiện có 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) động cơ hybrid bước.khi bạn chọn một động cơ hybrid bước.

Dịch vụ tùy chỉnh

Thiết kế động cơ có thể được điều chỉnh dựa trên yêu cầu của khách hàng bao gồm:
Động cơ đường kính: chúng tôi có 6mm, 8mm, 10mm, 15mm và 20mm đường kính động cơ
Chống cuộn dây / điện áp định giá: điện trở cuộn dây có thể điều chỉnh và với điện trở cao hơn, điện áp định giá của động cơ cao hơn.
Thiết kế hỗ trợ / chiều dài vít dẫn: nếu khách hàng muốn hỗ trợ dài hơn / ngắn hơn, với thiết kế đặc biệt như lỗ gắn, nó có thể điều chỉnh.
PCB + cáp + kết nối: Thiết kế PCB, chiều dài cáp và pitch kết nối đều có thể điều chỉnh, chúng có thể được thay thế thành FPC nếu khách hàng yêu cầu.

Thời gian dẫn đầu

Nếu chúng tôi có mẫu trong kho, chúng tôi có thể vận chuyển mẫu trong 3 ngày.
Nếu chúng tôi không có mẫu trong kho, chúng tôi cần sản xuất chúng, thời gian sản xuất là khoảng 20 ngày dương lịch.
Đối với sản xuất hàng loạt, thời gian thực hiện phụ thuộc vào số lượng đặt hàng.

Phương thức thanh toán và các điều khoản thanh toán

Đối với các mẫu, nói chung chúng tôi chấp nhận Paypal hoặc Alibaba.
Đối với sản xuất hàng loạt, chúng tôi chấp nhận thanh toán T / T.
Đối với các mẫu, chúng tôi thu toàn bộ thanh toán trước khi sản xuất.
Đối với sản xuất hàng loạt, chúng tôi có thể chấp nhận 50% thanh toán trước trước khi sản xuất, và thu thập phần còn lại 50% thanh toán trước khi vận chuyển.
Sau khi chúng tôi hợp tác đặt hàng hơn 6 lần, chúng tôi có thể đàm phán các điều khoản thanh toán khác như A / S (sau khi nhìn thấy)

Câu hỏi thường gặp

1- Ông là nhà sản xuất à?
Vâng, chúng tôi là một nhà sản xuất, và chúng tôi sản xuất chủ yếu động cơ bước.

2Chúng tôi có thể ghé thăm nhà máy của anh không?
Nhà máy của chúng tôi nằm ở Changzhou, Jiangsu.

3Anh có thể cung cấp mẫu miễn phí không?
Không, chúng tôi không cung cấp mẫu miễn phí.

4Ai trả chi phí vận chuyển? Tôi có thể sử dụng tài khoản vận chuyển của tôi không?
Khách hàng trả chi phí vận chuyển. Chúng tôi sẽ báo giá cho bạn chi phí vận chuyển.
Nếu bạn nghĩ rằng bạn có phương pháp vận chuyển rẻ hơn / thuận tiện hơn, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn.

5MOQ của anh là bao nhiêu?
Chúng tôi không có MOQ, và bạn chỉ có thể đặt hàng một mẫu.
Nhưng chúng tôi khuyên bạn nên đặt thêm một chút, chỉ trong trường hợp động cơ bị hỏng trong quá trình thử nghiệm, và bạn có thể có một bản sao lưu.

6Chúng tôi đang phát triển một dự án mới, bạn có cung cấp dịch vụ tùy chỉnh không?
Chúng tôi có hơn 20 năm kinh nghiệm trong ngành công nghiệp động cơ bước.
Chúng tôi đã phát triển nhiều dự án, chúng tôi có thể cung cấp tùy chỉnh bộ đầy đủ từ thiết kế vẽ để sản xuất.
Chúng tôi tự tin rằng chúng tôi có thể cung cấp cho bạn một vài lời khuyên / đề xuất cho dự án động cơ bước của bạn.
Nếu anh lo lắng về những vấn đề bí mật, vâng, chúng tôi có thể ký hợp đồng bí mật.

7Anh có bán tài xế không?
Vâng, chúng tôi có bán những chiếc lái xe, chúng chỉ phù hợp với thử nghiệm mẫu tạm thời, không phù hợp với sản xuất hàng loạt.
Chúng tôi không sản xuất trình điều khiển, chúng tôi chỉ sản xuất động cơ bước

8Các bạn chấp nhận phương thức thanh toán nào?
Chúng tôi có thể chấp nhận thanh toán qua Mastercard, Visa, E-Checking, PAYLATER, T/T và Paypal.

9.How lâu là thời gian giao hàng chung cho các mẫu? How long is the delivery time for back-end large orders?
Đối với các mẫu trong kho, thời gian dẫn đầu là trong vòng 3 ngày.
Đối với các mẫu không có trong kho, thời gian dẫn đầu là khoảng 15 ngày.
Đối với các mẫu tùy chỉnh, thời gian dẫn đầu là khoảng 25 đến 30 ngày.

10Bạn có cung cấp hỗ trợ kỹ thuật không? Thời gian bảo đảm chất lượng sản phẩm là bao lâu?
Chúng tôi có thể cung cấp cho bạn hỗ trợ kỹ thuật chuyên nghiệp và bảo hành chất lượng sản phẩm của chúng tôi là 12 tháng.

11Các anh cung cấp dịch vụ tùy chỉnh nào?
Chúng tôi có một nhóm phát triển với hơn 20 năm kinh nghiệm.
Chúng tôi cung cấp dịch vụ tùy chỉnh trên tất cả các loại các thành phần động cơ.
Từ bộ trượt động cơ, vít dẫn, thiết kế hộp số.
Với chiều dài cáp, loại đầu nối và thiết kế FPC.

12Sản phẩm được đóng gói như thế nào?
Các mẫu được đóng gói bằng bọt bọt trong hộp giấy.
Đối với sản xuất hàng loạt, các sản phẩm được đóng gói trong hộp giấy.
Đối với vận chuyển bằng đường biển (sản xuất hàng loạt), các hộp được đóng gói trên pallet.

Câu hỏi thường gặp

1Phạm vi hợp lý của sản xuất nhiệt động cơ bước:
Mức độ phát nhiệt của động cơ được cho phép phụ thuộc phần lớn vào mức độ cách nhiệt bên trong của động cơ.Vì vậy, miễn là bên trong không vượt quá 130 độ, động cơ sẽ không làm hỏng vòng và nhiệt độ bề mặt sẽ dưới 90 độ tại thời điểm đó. do đó, nhiệt độ bề mặt của động cơ bước trong 70-80 độ là bình thường.Phương pháp đo nhiệt độ đơn giản nhiệt kế điểm hữu ích, bạn cũng có thể xác định thô: với tay có thể chạm nhiều hơn 1-2 giây, không quá 60 độ; với tay chỉ có thể chạm, khoảng 70-80 độ; một vài giọt nước nhanh chóng bay hơi,Nó hơn 90 độ

2Nhiệt động cơ bước được tạo ra bởi tác động của:
Động cơ sưởi ấm mặc dù nói chung không ảnh hưởng đến tuổi thọ của động cơ, cho hầu hết khách hàng không cần phải chú ý.Như các hệ số khác nhau của sự mở rộng nhiệt của các bộ phận bên trong của động cơ dẫn đến những thay đổi trong căng thẳng cấu trúc và những thay đổi nhỏ trong khoảng trống không khí bên trongMột ví dụ khác là một số trường hợp không cho phép nhiệt quá mức của động cơ,như thiết bị y tế và thiết bị thử nghiệm chính xác caoDo đó, việc tạo ra nhiệt của động cơ nên được kiểm soát khi cần thiết.
