Động cơ bước lai 57HS51 57mm NEMA 23 chính xác cao với bộ mã hóa quang học 500 độ phân giải PPR
| Nguồn gốc | Giang Tô, Trung Quốc (Đại lục) |
|---|---|
| Hàng hiệu | VIC-TECH |
| Chứng nhận | RoHS |
| Số mô hình | 57HS51-EN |
| Số lượng đặt hàng tối thiểu | 1 ĐƠN VỊ |
| Giá bán | $25 - $45 / Units |
| chi tiết đóng gói | Gói tiêu chuẩn xuất khẩu, hoặc có thể được tùy chỉnh |
| Thời gian giao hàng | 15-30 ngày làm việc |
| Điều khoản thanh toán | T/T, Western Union, MoneyGram |
| Khả năng cung cấp | 10000 đơn vị mỗi tháng |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Loại động cơ | Động cơ bước lai | kích thước động cơ | 57mm (NEMA23) |
|---|---|---|---|
| Hiện hành | 1~4 A/pha | loại mã hóa | Bộ mã hóa quang học |
| Độ phân giải bộ mã hóa | 500 PPR | Bước góc | 1,8°/bước |
Mô tả sản phẩm
Động cơ bước lai 57HS51 57mm NEMA 23 chính xác cao với bộ mã hóa quang học 500 độ phân giải PPR

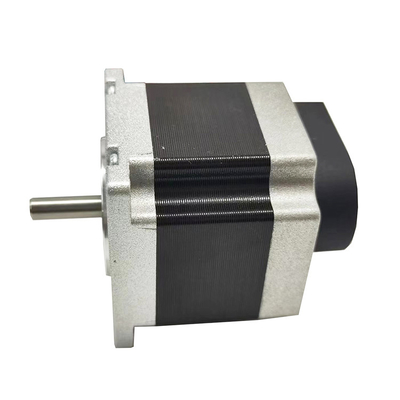

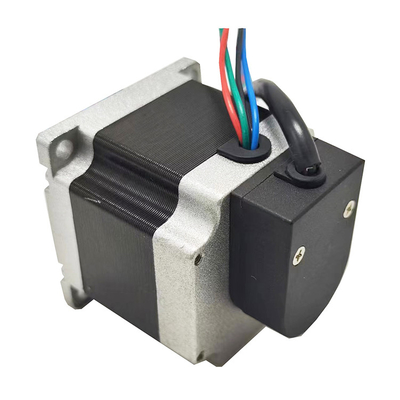

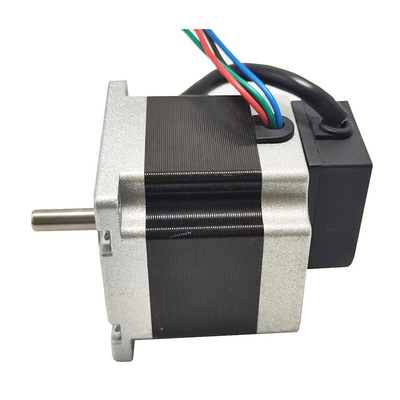

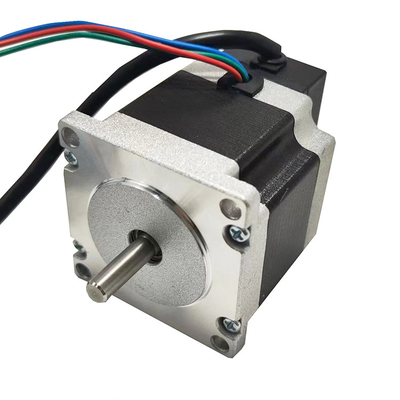

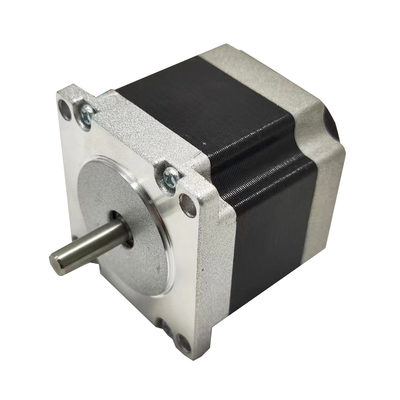

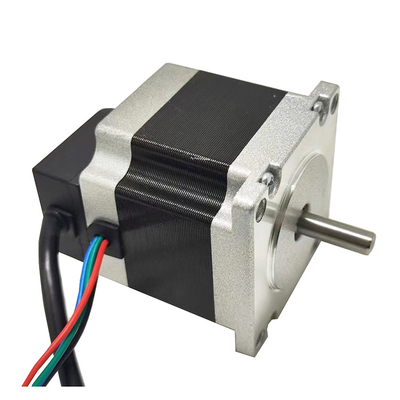

Đây là một động cơ bước lai 57mm với bộ mã hóa quang học ở phía dưới.
Động cơ bước lai 57mm có góc bước 1,8 °, còn được gọi là động cơ NEMA 23.
Động cơ này được sử dụng rộng rãi để điều khiển chính xác cao.
Để đạt được vòng lặp khép kín, để kiểm soát chính xác cao hơn.
Bộ mã hóa được sử dụng là bộ mã hóa quang học, và chúng tôi có độ phân giải khác nhau bao gồm 500, 1000, 2000 PPR và nhiều hơn nữa.
Bộ mã hóa chứa ba kênh: bao gồm tín hiệu A, tín hiệu B và chỉ số tín hiệu.
Kích thước của động cơ là 57mm, và chúng tôi có chiều cao khác nhau cho tùy chọn.
Với chiều cao lớn hơn, động cơ có mô-men xoắn lớn hơn, trọng lượng lớn hơn và chi phí cao hơn.
Xin xác nhận các thông số động cơ và mã hóa trước khi xác nhận đơn đặt hàng.
Cấu hình cơ khí:MM
Các ứng dụng điển hình
- Máy in 3D
- Thiết bị giám sát
- Máy móc y tế
- Máy bán hàng tự động
- Xe máy
- Máy khắc CNC
- Máy ATM
Các thông số động cơ:
|
góc bước (°) |
Chiều dài động cơ (mm) |
Vòng xoắn giữ (kg*cm) |
Hiện tại /phase (A/phase) |
Kháng chiến (Ω/phase) |
Khả năng dẫn điện (mH/phase) |
Số dẫn |
Trọng lực xoay (g*cm2) |
Trọng lượng (kg) |
| 0.9 | 41 | 3.9 | 1 | 5.7 | 8 | 6 | 120 | 0.45 |
| 1.8 | 41 | 3.9 | 2 | 1.4 | 1.4 | 8 | 150 | 0.47 |
| 0.9 | 51 | 7.2 | 2 | 1.6 | 2.2 | 6 | 280 | 0.59 |
| 1.8 | 51 | 9 | 2 | 1.8 | 2.7 | 8 | 230 | 0.59 |
| 0.9 | 56 | 12 | 2.8 | 0.9 | 3.3 | 4 | 300 | 0.7 |
| 1.8 | 56 | 9 | 2 | 1.8 | 2.5 | 6 | 280 | 0.68 |
| 0.9 | 76 | 18 | 2.8 | 1.15 | 5.6 | 4 | 480 | 1 |
| 1.8 | 76 | 13.5 | 3 | 1 | 1.6 | 6 | 440 | 1.1 |
| 1.8 | 100 | 30 | 4.2 | 0.75 | 3 | 4 | 700 | 1.3 |
| 1.8 | 112 | 31 | 4.2 | 0.9 | 3.8 | 4 | 800 | 1.4 |
Các thông số mã hóa:
| Loại mã hóa | Bộ mã hóa quang học |
| Nghị quyết | 100/200/500/1000/1024/2000/2500PPR |
| Tín hiệu đầu ra | tín hiệu A, B, chỉ số |
| Nguồn cung cấp điện | 5V DC |
| Tần số phản ứng tối đa | 100 kHz |
| Tốc độ xoay tối đa | 3000 rpm |
Đường cong mô-men xoắn để tham khảoCác sản phẩm trên chỉ là các mô hình đại diện, chúng tôi có thể tùy chỉnh các sản phẩm theo yêu cầu của khách hàng.Bao gồm chiều dài và đường kính của trục. Công ty chúng tôi cũng có thể cung cấp dịch vụ OEM.
Đưa ra chi tiết sản phẩm
Về động cơ hybrid bước:
Các động cơ bước lai thường có hình vuông, và một động cơ bước có thể được xác định bởi hình dạng bên ngoài độc đáo của nó.
Một động cơ bước lai có góc bước 1,8 ° ((200 bước / cách mạng) hoặc góc bước 0,9 ° (400 bước / cách mạng).
Có nhiều cách để đặt tên cho động cơ hybrid bước:
Theo đơn vị Metric (đơn vị: mm) hoặc theo đơn vị Hoàng gia (đơn vị: inch)
Ví dụ, động cơ 42mm = động cơ bước 1.7 inch.
Vì vậy, một động cơ 42mm cũng có thể được gọi là động cơ NEMA 17.
Giải thích về tên của động cơ bước lai:
Ví dụ, động cơ bước 42HS40:
42 có nghĩa là kích thước là 42mm, vì vậy nó là một động cơ NEMA17.
HS nghĩa là động cơ Hybrid Stepper.
40 nghĩa là chiều cao là động cơ 40mm.
Chúng tôi có chiều cao khác nhau cho khách hàng lựa chọn, với chiều cao lớn hơn, một động cơ sẽ có mô-men xoắn lớn hơn, trọng lượng lớn hơn, và giá cao hơn.
Đây là cấu trúc bên trong của một động cơ hybrid bước thông thường.
Ứng dụng của động cơ bước lai:
Do độ phân giải cao của động cơ bước lai (200 hoặc 400 bước mỗi vòng), chúng được sử dụng rộng rãi cho các ứng dụng đòi hỏi độ chính xác cao, chẳng hạn như:
in 3D
Điều khiển công nghiệp ((CNC, máy xay tự động, máy dệt may)
Thiết bị ngoại vi máy tính
Máy đóng gói
Và các hệ thống tự động khác đòi hỏi điều khiển chính xác cao.
