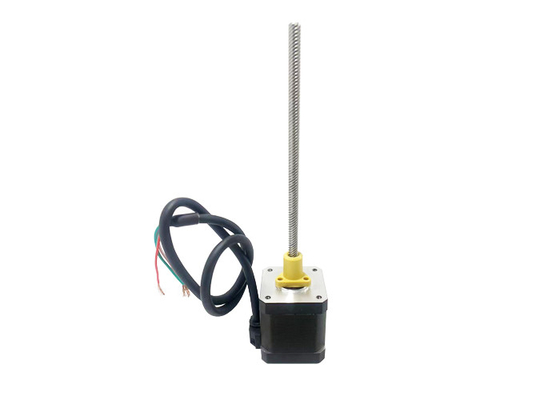

Động cơ bước lai Nema 17 (42mm), lưỡng cực, 4 chân, trục vít me ACME, Góc bước 1,8°, tuổi thọ cao, hiệu suất cao.
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | VIC-TECH |
| Chứng nhận | RoHS |
| Số mô hình | VSM42HSM |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | $24~$68/Unit |
| chi tiết đóng gói | Gói tiêu chuẩn xuất khẩu, hoặc có thể được tùy chỉnh |
| Thời gian giao hàng | 15-30 ngày làm việc |
| Điều khoản thanh toán | Công Đoàn Phương Tây, T/T, L/C, MoneyGram |
| Khả năng cung cấp | 1000000 Đơn vị / năm |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| kích thước động cơ | 42mm | Bước góc | 1,8° |
|---|---|---|---|
| Điện áp (V) | 2.6/ 2/2.5 | Hiện tại (A) | 1,5/2,5 |
| Điện trở (Ôm) | 1,8/0,8/1 | Độ tự cảm (mH) | 1.8/2.8/ 4.6 |
| dây dẫn | 4 | Thành phố | Thường Châu |
Mô tả sản phẩm
Nema 17 (42mm) động cơ bước lai, hai cực, 4 dẫn, vít dẫn ACME, góc bước 1.8 °, tuổi thọ dài, hiệu suất cao.

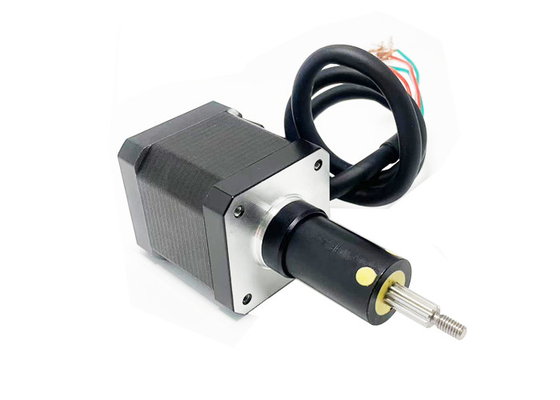

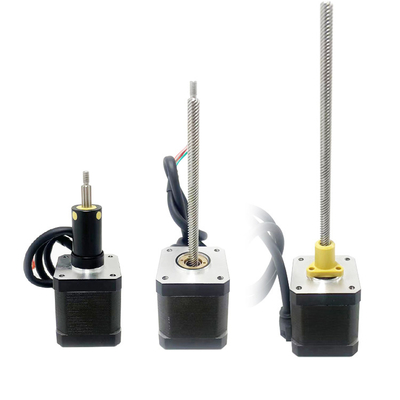

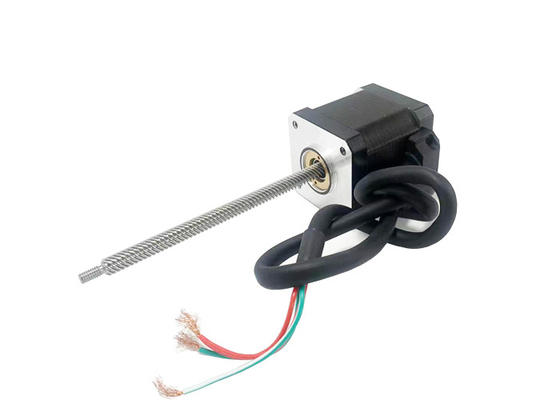

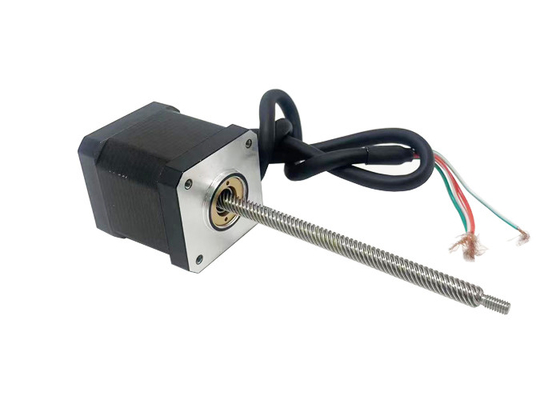

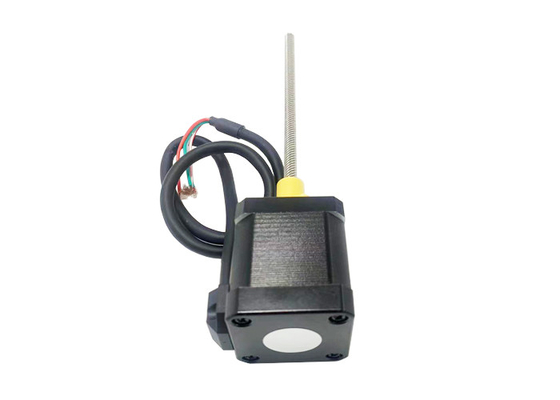

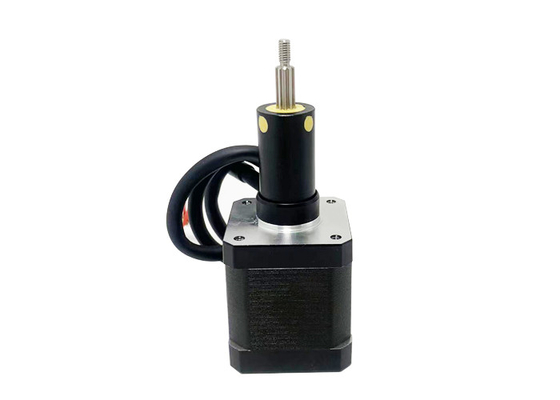

Động cơ bước lai 42mm này có sẵn trong ba loại: được điều khiển bên ngoài, trục xuyên và trục cố định.
Mô tả:
|
Tên sản phẩm |
Động cơ bước lai 42mm |
|
Mô hình |
VSM42HSM |
|
Loại |
Động cơ hybrid bước |
|
góc bước |
1.8° |
|
Điện áp (V) |
2/ 2.6/ 3.3 |
|
Dòng điện (A) |
1.5/2.5 |
|
Chống (Ohm) |
0.8/1.8/2.2 |
|
Khả năng dẫn điện (mH) |
1.8/2.8/4.6 |
| Sợi chì | 4 |
|
Chiều dài động cơ (mm) |
34/48/46 |
| Nhiệt độ xung quanh | -20°C ~ +50°C |
| Nhiệt độ tăng | 80k tối đa. |
| Sức mạnh điện chết | 1mA tối đa. @ 500V, 1KHz, 1Sec. |
| Kháng cách nhiệt | 100MΩ Min. @500Vdc |
Chứng chỉ:
Các thông số điện:
| Kích thước động cơ |
Điện áp / Giai đoạn (V) |
Hiện tại / Giai đoạn (A) |
Kháng chiến / Giai đoạn (Ω) |
Khả năng dẫn điện / Giai đoạn (mH) |
Số lượng Sợi chì |
Trọng lực rotor (g.cm)2) |
Trọng lượng động cơ (g) |
Chiều dài động cơ L (mm) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Thông số kỹ thuật và các thông số hiệu suất của vít chì:
|
Chiều kính (mm) |
Chất chì (mm) |
Bước (mm) |
Khóa lực tự khóa (N) |
| 6.35 | 1.27 | 0.00635 | 150 |
| 6.35 | 3.175 | 0.015875 | 40 |
| 6.35 | 6.35 | 0.03175 | 15 |
| 6.35 | 12.7 | 0.0635 | 3 |
| 6.35 | 25.4 | 0.127 | 0 |
Lưu ý: Để biết thêm thông số kỹ thuật của vít chì, vui lòng liên hệ với chúng tôi.
Sơ đồ đường viền bên ngoài của động cơ tiêu chuẩn VSM42HSM:
Ghi chú:
Chiều dài vít chì có thể được tùy chỉnh
Máy tùy chỉnh là khả thi ở cuối của vít chì
Các động cơ hybrid bước 42mm mô hình phác thảo động cơ gắn liền tiêu chuẩn:
Ghi chú:
Máy tùy chỉnh là khả thi ở cuối của vít chì
|
Đột quỵ S (mm) |
Chiều A (mm) |
Kích thước B (mm) | |||
| L = 34 | L = 40 | L = 48 | L = 60 | ||
| 12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
| 19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
| 25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
| 31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
| 38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
| 50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
| 63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
42mm Hybrid Stepper Motor tiêu chuẩn thông qua cố định mô-tô phác thảo:
Ghi chú:
Chiều dài vít chì có thể được tùy chỉnh
Máy tùy chỉnh là khả thi ở cuối của vít chì
Đường cong tốc độ và lực đẩy:
42 series 34mm motor length bipolar Chopper drive
100% tần số xung và đường cong lực đẩy hiện tại (vít dẫn 6,35mm)
42 loạt 40mm động cơ dài hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy hiện tại (vít dẫn 6,35mm)
| Chất chì (mm) | Tốc độ tuyến tính (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
| 6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
| 12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Điều kiện thử nghiệm:
Chopper drive, không có ramping, nửa micro-stepping, ổ điện áp 40V
42 loạt 48mm động cơ chiều dài hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy hiện tại (vít dẫn 6,35mm)
42 loạt 60mm động cơ chiều dài hai cực Chopper ổ đĩa
100% tần số xung và đường cong lực đẩy hiện tại (vít dẫn 6,35mm)
| Chất chì (mm) | Tốc độ tuyến tính (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
| 6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
| 12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Điều kiện thử nghiệm:
Chopper drive, không có ramping, nửa micro-stepping, ổ điện áp 40V
Các lĩnh vực ứng dụng:
Thiết bị tự động hóa:Động cơ bước lai 42mm được sử dụng rộng rãi trong một loạt các thiết bị tự động hóa, bao gồm máy đóng gói tự động, dây chuyền sản xuất tự động, máy công cụ và thiết bị in.Chúng cung cấp chính xác điều khiển vị trí và mô-men xoắn lớn để đáp ứng các yêu cầu của thiết bị tự động hóa cho chuyển động chính xác và độ tin cậy.
Máy in 3D:Động cơ bước lai 42mm đóng một vai trò quan trọng trong máy in 3D. Chúng được sử dụng để điều khiển đầu in để kiểm soát vị trí chính xác cao và để thực hiện các hoạt động in chính xác.Những động cơ này cung cấp độ chính xác vị trí tốt và độ tin cậy, giúp cải thiện hiệu suất và chất lượng in của máy in 3D.
Thiết bị y tế:Động cơ bước lai 42 mm được sử dụng rộng rãi trong các thiết bị y tế. Ví dụ trong thiết bị hình ảnh y tế (ví dụ: máy quét CT, máy X-quang),Các động cơ này được sử dụng để điều khiển các nền tảng quay và các bộ phận chuyển độngNgoài ra, chúng được sử dụng để kiểm soát vị trí chính xác trong các thiết bị y tế như robot phẫu thuật, ống tiêm và xử lý mẫu tự động.
Robot:Các động cơ bước lai 42 mm đóng một vai trò quan trọng trong robot. Chúng có thể được sử dụng để điều khiển các khớp robot, cung cấp điều khiển vị trí và mô-men xoắn chính xác cao.Các ứng dụng robot bao gồm robot công nghiệp, robot dịch vụ, và robot y tế.
Ô tô:Động cơ bước lai 42mm có ứng dụng trong thiết bị ô tô. Chúng được sử dụng trong các hệ thống điều khiển khác nhau bên trong ô tô, chẳng hạn như điều chỉnh ghế ô tô, nâng và hạ cửa sổ,và điều chỉnh gương chiếu hậuCác động cơ này cung cấp kiểm soát vị trí chính xác cao và hiệu suất đáng tin cậy để đảm bảo hoạt động đúng đắn của thiết bị ô tô.
Nhà thông minh và điện tử tiêu dùng:Động cơ bước lai 42mm được sử dụng trong nhà thông minh và điện tử tiêu dùng. Chúng có thể được sử dụng trong các thiết bị như khóa cửa thông minh, đầu máy ảnh, rèm cửa thông minh, máy hút bụi robot, v.v.để cung cấp chức năng điều khiển vị trí và chuyển động chính xác.
Ngoài các ứng dụng trên, động cơ bước lai 42 mm cũng có thể được sử dụng trong thiết bị dệt may, hệ thống giám sát an ninh, điều khiển ánh sáng sân khấu,và các lĩnh vực khác đòi hỏi điều khiển vị trí chính xác và hiệu suất đáng tin cậyNhìn chung, động cơ bước lai 42mm có một loạt các ứng dụng trong nhiều ngành công nghiệp.
Ưu điểm:
Mô-men xoắn ở tốc độ thấp:Các động cơ bước lai 42mm có hiệu suất mô-men xoắn tuyệt vời ở tốc độ thấp. Chúng có thể tạo ra mô-men xoắn giữ cao, cho phép chúng khởi động và hoạt động trơn tru ngay cả ở tốc độ rất thấp.Đặc điểm này làm cho chúng phù hợp cho các ứng dụng đòi hỏi điều khiển chính xác và chuyển động chậm, chẳng hạn như robot, thiết bị tự động hóa và thiết bị y tế.
Độ chính xác vị trí:Những động cơ này cung cấp độ chính xác định vị cao. Với độ phân giải bước tốt của chúng, chúng có thể đạt được vị trí chính xác và kiểm soát chuyển động chính xác.Điều này rất quan trọng trong các ứng dụng đòi hỏi vị trí chính xác, chẳng hạn như máy CNC, máy in 3D và hệ thống chọn và đặt.
Khả năng tự khóa:Động cơ bước lai có khả năng tự khóa khi các cuộn dây không được sử dụng năng lượng. Điều này có nghĩa là chúng có thể duy trì vị trí của chúng mà không cần tiêu thụ năng lượng,có lợi trong các ứng dụng yêu cầu giữ vị trí không có điện, chẳng hạn như trong cánh tay robot hoặc thiết bị định vị.
Hiệu quả về chi phí:Động cơ bước lai 42mm cung cấp một giải pháp hiệu quả về chi phí cho nhiều ứng dụng. So với các loại động cơ khác, chẳng hạn như động cơ servo, chúng thường rẻ hơn.Sự đơn giản của hệ thống điều khiển và sự vắng mặt của các cảm biến phản hồi góp phần vào hiệu quả chi phí của chúng.
Phạm vi tốc độ hoạt động rộng:Các động cơ này có thể hoạt động ở một phạm vi tốc độ rộng, từ tốc độ rất thấp đến tốc độ tương đối cao.Sự linh hoạt trong điều khiển tốc độ làm cho chúng phù hợp với các ứng dụng với các yêu cầu tốc độ khác nhau.
Kích thước nhỏ:Các yếu tố hình thức 42mm đại diện cho một kích thước tương đối nhỏ gọn cho một động cơ bước.Điều này giúp dễ dàng tích hợp vào các ứng dụng không gian hạn chế hoặc thiết bị đòi hỏi thiết kế nhỏ gọn và nhẹ.
Độ tin cậy và tuổi thọ:Các động cơ bước lai được biết đến với độ tin cậy và độ bền của chúng. Chúng được thiết kế để hoạt động liên tục trong thời gian dài, với yêu cầu bảo trì tối thiểu.
Yêu cầu lựa chọn động cơ:
Hành động/hướng gắn
Yêu cầu về tải
¢ Các yêu cầu về đột quỵ
Các yêu cầu về gia công cuối
Các yêu cầu chính xác
Các yêu cầu phản hồi về bộ mã hóa
Các yêu cầu điều chỉnh bằng tay
Các yêu cầu về môi trường
